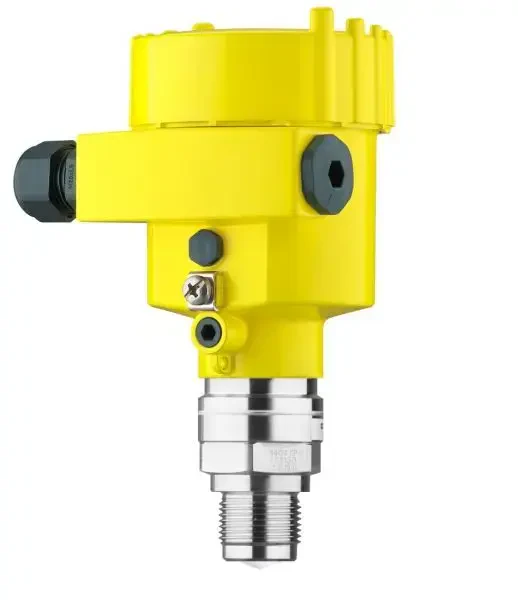

Sonda radarowa Vegapuls 64

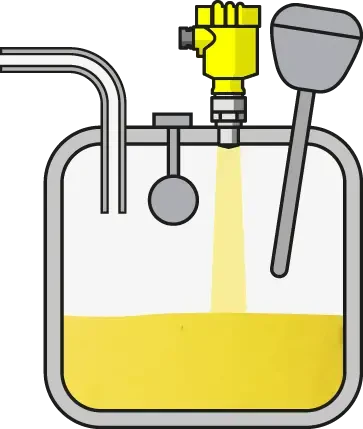

Nowa generacja radarów poziomu o częstotliwości 80 GHz - do pomiaru poziomu cieczy, także agresywnych i spożywczych. Wymaga znacznie mniejszych króćców montażowych, pozwala na pomiar w małych zbiornikach, umożliwia pomiar przy dużej warstwie piany.

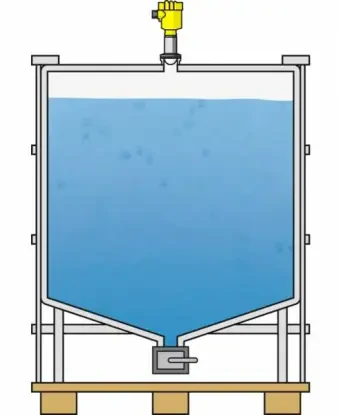

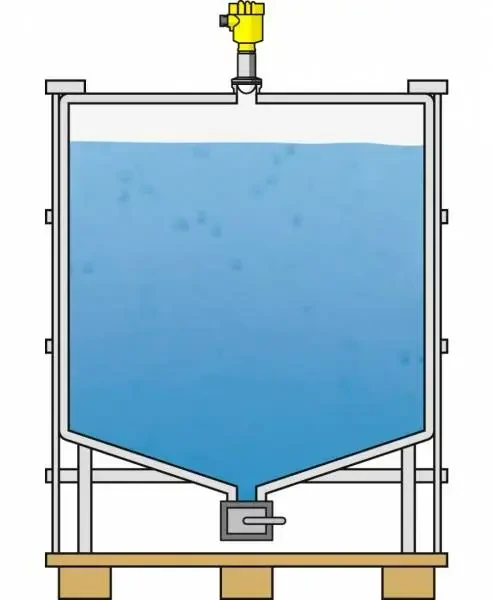

onda radarowa VEGAPULS 64 przeznaczona jest do pomiaru ciągłego poziomu cieczy. Sonda jest idealna do pomiaru poziomu cieczy pieniących, parujących oraz agresywnych.

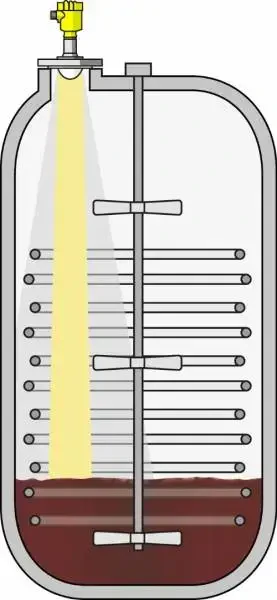

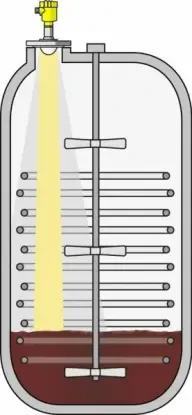

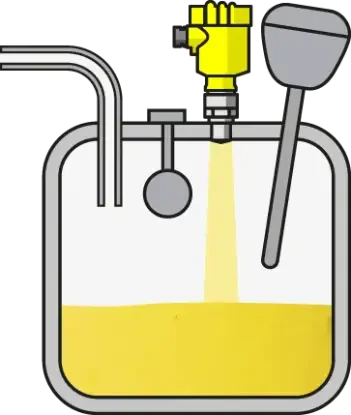

Sonda VEGAPULS 64 jest pierwszą sondą radarową do pomiaru poziomu cieczy wykorzystującą częstotliwość 80 GHz. Dzięki takiej częstotliwości możliwe było zwiększenie skupienia wiązki, co z kolei pozwala na zastosowanie sondy w bardzo trudnych warunkach pomiarowych. Zaparowanie, pieniące się ciecze, przegrody, wężownice grzejne czy mieszadła nie są już żadnym problemem.
Dotychczas stosując sondy radarowe o częstotliwości 26 GHz z antena o średnicy 80 mm, kąt wiązki wynosił około 10°. W przypadku sondy VEGAPULS 64 przy tej samej średnicy anteny kąt wiązki wynosi zaledwie 3°.
Większa dynamika radaru zapewnia większą pewność pomiaru oraz szerszy zakres zastosowań. Sonda radarowa VEGAPULS 64 umożliwia pomiar poziomu mediów o bardzo słabych właściwościach odbijających, czyli o niskiej stałej dielektrycznej. Sonda posiada zakres pomiarowy do 30 m oraz jest w stanie mierzyć z dokładnością +/- 1 mm.

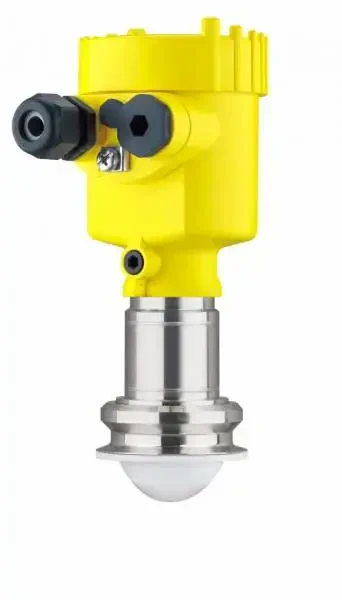

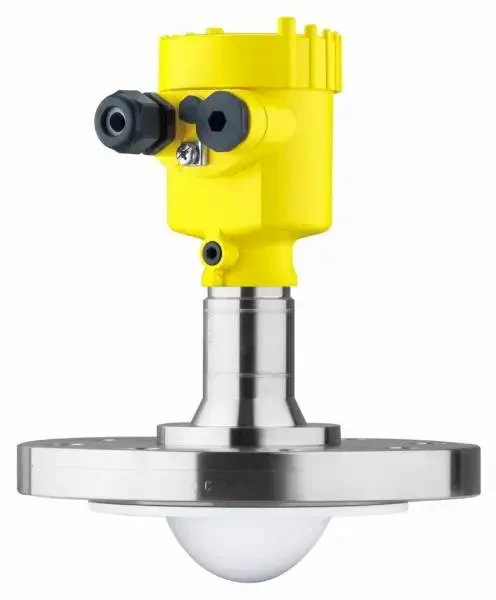

Sonda radarowa VEGAPULS 64 jako jedyna na rynku posiada przyłącze mechaniczne gwintowe G3/4". Poza przyłączami gwintowymi sonda może posiadać przyłącza kołnierzowe i przyłącza higieniczne.
Konfigurację sondy można wykonać za pomocą uniwersalnego dla wszystkich urządzeń VEGA modułu PLICSCOM bezpośrednio na urządzeniu (menu w języku polskim) lub za pomocą komunikatora HART współpracującego z dowolnym oprogramowaniem obsługującym sterowniki DTM, DD lub EDD.
Parametry
| Przyłącze procesowe | gwintowe od G3/4, 3/4 NPT kołnierzowe od DN 50, 2'' |
| Obudowa | aluminium/IP66/IP68 (0,2 bar) stal nierdzewna 316L/IP66/IP68 (0,2 bar) plastikowa IP66/IP67 |
| Elektronika | 2-przewodowa 4 ... 20 mA/HART |
| Ciśnienie | do 25 bar |
| Zakres pomiarowy | 0 ... 30 m |
| Temperatura medium | -196 ... 200°C |
| Producent | Vega |
| Częstotliwość | 80 GHz |
| Dopuszczenia | ATEX CE |
| Dokładność | ± 1 mm |
| Dodatkowe wyposażenie | układ nadmuchu |
| Medium | ciecze |
| Uszczelnienie | FFKM Karlez 6375/-20 ... 200 °C FKM Viton/-40 ... 80 °C tworzywo PEEK lub PP |
| Wielkość mierzona | poziom |
| Dławik | M 20 x 1,5 1/2 NPT |
