Mierniki izotopowe

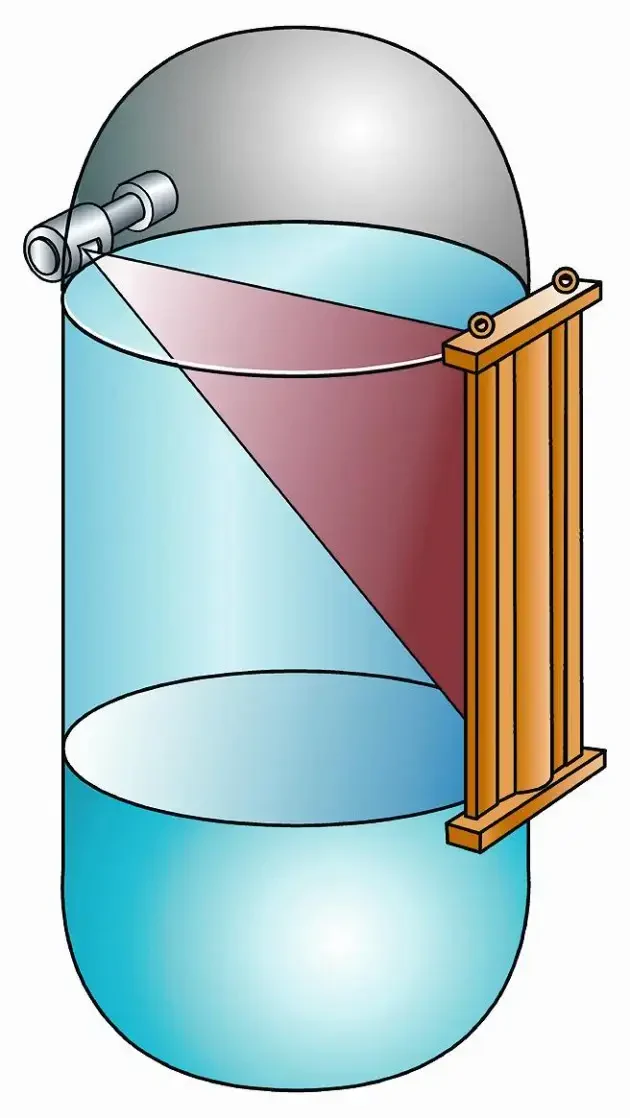

Miernik izotopowy poziomu LB 480
Kod produktu: Berthold LB 480
Izotopowy miernik poziomu LB 480 jest urządzeniem kompaktowym, zawierającym elektronikę spełniającą zadania jednostki sterującej. Sygnał pomiarowy jest przesyłany linią 2-przewodową w postaci analogowej (prąd 4..20 mA) oraz cyfrowej (HART lub Profibus). Programowanie izotopowego miernika poziomu LB 480 jest możliwe przy użyciu programatora HART lub oprogramowania PACTware.
Wymagania, które muszą być spełnione, aby uzyskać zezwolenie PAA:
- Użytkownik urządzenia izotopowego wypełnia wniosek do PAA o wydanie zezwolenia. We wniosku podaje się m.in. nazwę i adres Użytkownika, umiejscowienie urządzenia izotopowego (np. wydział, instalacja itp.), rodzaj urządzenia (np. miernik gęstości), typ wykorzystywanego izotopu (np. cez Cs-137), aktywność źródła (np. 370 MBq), nazwisko Zakładowego Inspektora Ochrony Radiologicznej, typ przyrządu pomiarowego będącego na stanie Użytkownika (np. radiometr RK-62, Eko-C lub tp.). Ważne jest, że we wniosku podaje się dane KOŃCOWEGO Użytkownika, czyli firmy będącej właścicielem instalacji i zakupionego urządzenia, a nie np. firmy pośredniczącej, dostarczającej elementy instalacji lub tp.
- We wniosku podaje się nazwisko Zakładowego Inspektora Ochrony Radiologicznej. Osoba pełniąca obowiązki Inspektora nie musi być zatrudniona jako pracownik etatowy, może wypełniać obowiązki na podstawie umowy o dzieło lub tp.
- Końcowy Użytkownik jest zobowiązany posiadać urządzenie, pozwalające na wykonywanie pomiarów natężenia promieniowania. Miernik musi posiadać ważne świadectwo sprawdzenia. Typ urządzenia jest podawany we wniosku do PAA.
- Do wypełnionego wniosku należy dołączyć szkic sytuacyjny (plan) zakładu, z oznaczonym przewidywanym miejscem montażu układu izotopowego.
Parametry
| Aktywność | dobierana indywidualnie |
| Typ wyjścia | 4 ... 20 mA + HART przekaźnikowe: 3, programowane |
| Temperatura pracy | max 55 °C, powyżej detektor z chłodzeniem wodnym |
| Detektor | punktowy lub liniowy |
| Podłączenie | 4 – przewodowe (2 przewody zasilające, 2 przewody sygnałowe) |
| Zakres pomiarowy | do 2000 mm |
| Medium | materiały sypkie ciecze |
| Wielkość mierzona | poziom |
| Jednostka sterująca | w obudowie |
| Źródło izotopowe | CS-137 lub Co-60 |
| Producent | Berthold |
Pliki do pobrania
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
