Sygnalizatory pojemnościowe

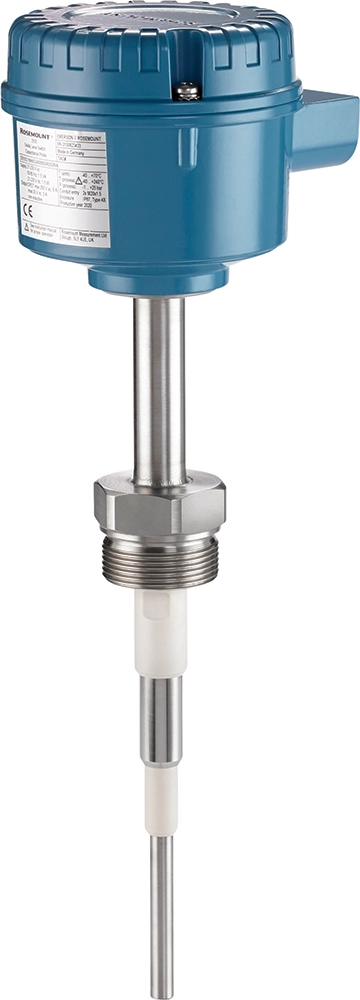

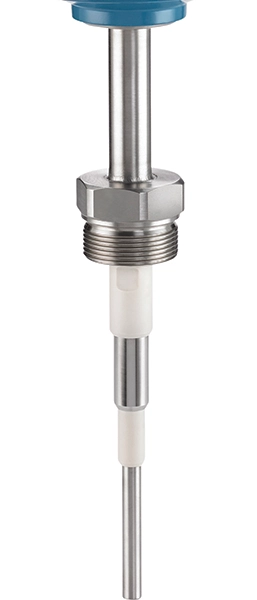

Sygnalizator pojemnościowy materiałów sypkich Rosemount 2555
Kod produktu: Rosemount 2555
Sygnalizatory poziomu EMERSON Rosemount to kilka wykonań sygnalizatorów do materiałów sypkich przeznaczonych do wielu zastosowań w różnych gałęziach przemysłu. Służą jako alarm wysokiego poziomu (o przepełnieniu) i niskiego poziomu (brak materiału) w silosach, bunkrach. Mogą być montowane z góry, z boku lub od spodu zbiornika (w leju).Sygnalizacja poziomu materiałów sypkich - zasada pomiaru:
Sygnalizator poziomu materiałów sypkich Rosemount™ 2555 wykorzystuje zasadę pomiaru pojemności za pomocą częstotliwości radiowej (RF) do wykrywania obecności lub braku materiałów sypkich i monitoruje zmianę pojemności między sondą a ścianą silosu. Gdy poziom materiału sypkiego w zbiorniku (silosie) spada poniżej poziomu sondy, powoduje to wzrost pojemności, który jest wykrywany przez elektronikę, a wyjście przełącza się, sygnalizując stan „odkryty”. Gdy poziom materiału sypkiego w zbiorniku (silosie) podnosi się i przykrywa pręt, powoduje to spadek pojemności, który jest wykrywany przez elektronikę, a wyjście przełącza się, sygnalizując stan „przykryty”. Wyjście elektryczne będzie się różnić w zależności od wybranej elektroniki.
Sygnalizator poziomu materiałów sypkich Rosemount™ 2555 - kluczowe cechy i zalety
- Bardzo wysoka czułość (stała dielektryczna, DK ≥ 1,5)
- Wytrzymuje duże obciążenia mechaniczne do 10 kN
- Łatwy montaż i konfiguracja Wytrzymała wersja do pracy przy nadciśnieniu do 25 barów
- Zakres temperatur od -40 do 500°C
- Elastyczny, wytrzymały sygnalizator poziomu materiałów sypkich – odpowiedni do punktowej sygnalizacji poziomu niemal wszystkich rodzajów materiałów sypkich
- Niezawodny pomiar materiałów o niskiej stałej dielektrycznej (DK od 1,5)
- Zaprojektowany do pracy w wysokich temperaturach i ciśnieniach do 500°C i 25 bar
- Prosta i szybka automatyczna kalibracja dla łatwego uruchomienia
- Specjalna konstrukcja sondy o wysokiej odporności na osadzanie się materiału dla bezpiecznej, bezobsługowej pracy
- Ciągła samokontrola diagnostyczna do monitorowania stanu z czytelnym wyświetlaczem i przyciskami
- Dopuszczenia do stosowania w strefach zagrożonych wybuchem (gaz i pył)
- Wszechstronne możliwości montażu: — wersja prętowa: montaż pionowy, poziomy i kątowy — wersja kablowa: montaż pionowy
Aplikacje
- Pomiary poziomu większości materiałów sypkich, w tym: mąka, zboża, cukier, cement, granulat, sadza i materiały o właściwościach powlekających
- Wszystkie typy zbiorników, od małych silosów procesowych po duże silosy magazynowe
- Zastosowania w ekstremalnych temperaturach i przy wysokim ciśnieniu
- Środowiska o silnych wibracjach
- Wysoka niezawodność i bezpieczeństwo
- Dopuszczenia do stosowania w środowiskach niebezpiecznych i wybuchowych
Parametry
| Przyłącze procesowe | gwintowe NPT Tri-Clamp kołnierzowe od 3/4" / DN25 do 4" / DN100 |
| Temperatura medium | -40 ... 500°C |
| Stała dielektryczna | ≥1,5 |
| Zbrylanie | tak |
| Materiały ścierne | tak |
| Wielkość ziarna | bez wpływu |
| Ciśnienie | -1 ... 25 bar |
| Obudowa/Stopień ochrony | aluminium/IP67 |
| Typ wyjścia | przekaźnik DPDT |
| Dopuszczenia | ATEX II 1/2 D ATEX II 2 G |
| Długość | 0,2 ... 2,5 m (pręt) 0,45 ... 20 m (lina) |
| Materiał elementów zwilżanych | stal nierdzewna ceramika PPS |
| Producent | Emerson |
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Ultradźwiękowy czujnik poziomu i odległości MIC+ 25
Ultradźwiękowy czujnik odległości i poziomu o zakresie pomiarowym 250 mm.
- powtarzalność: 0,15%
- dokładność: poniżej 2%
- obudowa: mosiądz niklowany, stal kwasowa
- cztery typy wyjść: 1 tranzystorowe, 2 tranzystorowe, analogowe 4 ... 20 mA / 0 ... 10 V, analogowe + 1 tranzystorowe
Zakres pomiarowy 30 ... 250 mm

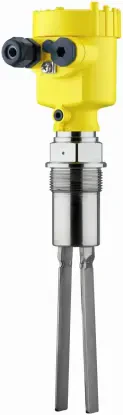

Sygnalizator wibracyjny poziomu materiałów sypkich Vegawave 61
- sygnalizacja poziomu materiałów sypkich o gęstości 8 g/l
- do bardzo lekkich materiałów
Temperatura medium
-50 ... 150 °C
-50 ... 250 °C
Ciśnienie -1 ... 16 bar

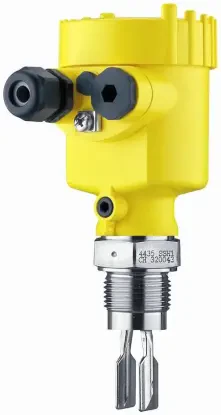

Sygnalizator wibracyjny poziomu cieczy Vegaswing 61
- sygnalizacja poziomu cieczy o gęstości od 0,5 g/cm3
- materiał mający kontakt z medium: 316L, ECTFE, PFA, Hastelloy, emalia
Temperatura medium
-50 ... 150 °C
-50 ... 250 °C
Ciśnienie -1 ... 64 bar
Sygnalizator pojemnościowy poziomu Vegacap 69
- sygnalizacja poziomu cieczy agresywnych
- temperatura robocza -40...+100°C
- ciśnienie robocze -1...+2 bar
Sygnalizator pojemnościowy poziomu Vegacap 67
- sygnalizacja poziomu materiałow sypkich w wysokich temperaturach
- temperatura robocza -50...+400°C
- ciśnienie robocze -1...+16 bar
Ultradźwiękowy czujnik poziomu i odległości MIC+ 130
Czujnik odległości i poziomu Microsonic o zakresie pomiarowym 1300 mm.
- dokładność: poniżej 2%
- powtarzalność: 0,15%
- obudowa: mosiądz niklowany, stal kwasowa
- kompensacja zmian temperatury otoczenia
- cztery typy wyjść: 1 tranzystorowe, 2 tranzystorowe, analogowe 4 ... 20 mA / 0 ... 10 V, analogowe + 1 tranzystorowe
Zakres pomiarowy 200 ... 1300 mm
Ultradźwiękowy czujnik poziomu i odległości MIC+ 340
Czujniki ultradźwiękowe Microsonic przeznaczone do pomiaru poziomu i odległości o zakresie pomiarowym 3400 mm.
- dokładność: poniżej 2%
- powtarzalność: 0,15%
- obudowa: mosiądz niklowany, stal kwasowa
- kompensacja zmian temperatury otoczenia
- cztery typy wyjść: 1 tranzystorowe, 2 tranzystorowe, analogowe 4 ... 20 mA / 0 ... 10 V, analogowe + 1 tranzystorowe
Zakres pomiarowy 350 ... 3400 mm
Sygnalizator wibracyjny cieczy Rosemount 2110
Sprawdzone i niezawodne sygnalizatory poziomu cieczy do bardzo małych zbiorników lub rurociągów
- wersje z atestami higienicznymi
- szybkie podłączenie za pomocą standardowej wtyczki DIN 43650
- krótszy czas reakcji w przypadku lepkich cieczy
Przyłącze procesowe
3/4''
1” BSPT
NPT
higieniczne Tri-Clamp 2" (51 mm)
Temperatura medium -40 ... 150°C
Sygnalizator pojemnościowy poziomu Vegacap 66
- sygnalizacja poziomu cieczy oblepiających
- montaż w dachu zbiornika
- temperatura robocza -50...+150°C
- ciśnienie robocze -1...+40 bar

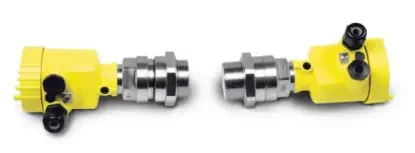

Sygnalizator mikrofalowy poziomu Vegamip
