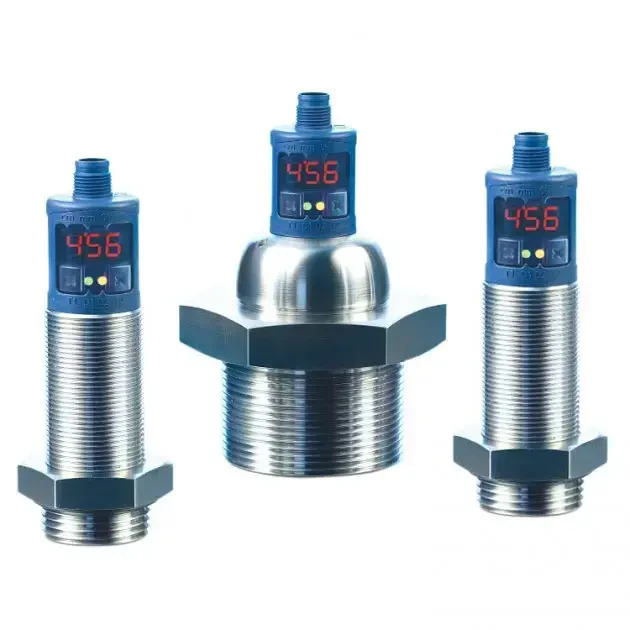

Ultradźwiękowy czujnik poziomu i odległości Microsonic HPS

Czujnik zbliżeniowy Microsonic HPS do bezkontaktowych pomiarów. Czujniki ultradźwiękowe odległości Microsonic są odporne na ciśnienie do 6 barów, co w połączeniu z teflonową membraną, pozwala stosować czujniki w środowisku agresywnym.

odporny na ciśnienie do 6 bar
obudowa: stal nierdzewna 1.4571 / opcjonalnie PVDF, membrana PTFE (teflonowa), elementy z tworzywa PBT, TPU
dokładność: poniżej 2%
typ: ultradźwiękowy
powtarzalność: 0,15%

opis
parametry
pliki do pobrania
kontakt z ekspertem

Czujnik ultradźwiękowy serii HPS przeznaczony jest do bezkontaktowego pomiaru poziomu, odległości oraz do wykrywania obiektów. Czujnik zbliżeniowy serii HPS jest odporny na ciśnienie do 6 barów, co w połączeniu z teflonową membraną pozwala stosować go w środowisku agresywnym.

Czujnik zbliżeniowy HPS określa odległość do przedmiotu lub powierzchni na podstawie pomiaru czasu pomiędzy wysłaniem impulsu ultradźwiękowego a odebraniem echa. Wewnętrzne oprogramowanie sensora zapewnia wypracowanie prawidłowego sygnału pomiarowego, a kompensacja temperatury uniezależnia wyniki pomiarów od zmieniającej się temperatury otoczenia. Zależnie od zastosowanego typu wyjścia, zmierzona odległość jest przekształcana na sygnał analogowy lub na odpowiedni stan wyjść tranzystorowych.

Do wyboru dostępna jest wersja czujnika zbliżeniowego z dwoma wyjściami tranzystorowymi typu PNP (DD) lub sygnał prądowy 4 ... 20 mA z 1 wyjściem tranzystorowym typu PNP (DIU).

Zalety stosowania czujnika poziomu Microsonic HPS

Programowanie czujników poziomu Microsonic odbywa się za pomocą przycisków umieszczonych na obudowie systemu TouchControl lub przy użyciu oprogramowania i interfejsu LinkControl.

Sondy poziomy Microsonic serii HPS wyposażone są w wyświetlacz 3 cyfrowy LED i 2 trójkolorowe diody LED. Na wyświetlaczu czujnika zbliżeniowego można odczytać mierzoną odległość (tryb pracy) lub wartość parametru (tryb programowania). Żądany zakres pomiarowy może być wprowadzony w trybie uczenia (czujnik zbliżeniowy jest ustawiany w odpowiedniej odległości od przedmiotu) lub w trybie programowania, przez wpisanie konkretnych wartości liczbowych.

Czujniki ultradźwiękowe poziomu HPS w wersji +25, +35, oraz +130 wyposażone są w przyłącze mocujące gwintowe 1", a w wersji +340 w przyłącze mocujące o średnicy 2". Dzięki temu czujniki serii HPS można montować bezpośrednio w zbiorniku o wysokim ciśnieniu.

Wersja czujnika HPS+340 może opcjonalnie zostać wykonana z tworzywa PVDF co pozwala na stosowanie czujników tego typu w przemyśle spożywczym.

Parametry

Powtarzalność	0,15 %
Częstotliwość	320 kHz 120 kHz 180 kHz
Dokładność	poniżej 2 %
Dodatkowe wyposażenie	wtyczka MICW
Stopień ochrony	IP67
Obudowa	stal nierdzewna 1.4571 / opcjonalnie PVDF membrana PTFE ( teflonowa ) elementy z tworzywa PBT, TPU
Typ wyjścia	analogowe 4 ... 20 mA / 0 ...10 V + tranzystorowe PNP tranzystorowe PNP x 2
Typ czujnika	ultradźwiękowy
Zakres pomiarowy	30 ... 250 mm 85 ... 350 mm 200 ... 1300 mm 350 ... 3400 mm
Wielkość mierzona	odległość poziom
Obsługa	system TouchControl oraz oprogramowanie LinkControl tylko oprogramowanie LinkControl (pełna obudowa metalowa)
Rozdzielczość	0.18 mm 0.025 mm
Producent	Microsonic
