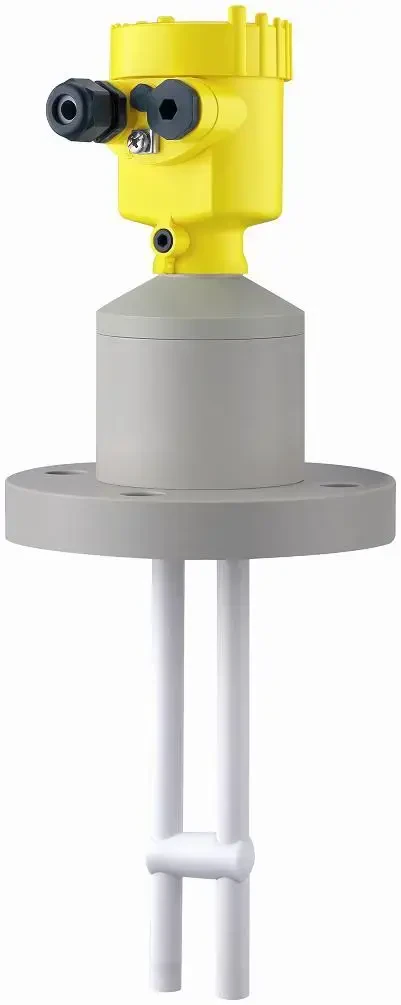

Sonda pojemnościowa Vegacal 69

Kod produktu: CL69.

Sonda pojemnościowa do pomiaru poziomu cieczy agresywnych
Sonda pojemnościowa VEGACAL 69 jest wersją specjalną dla cieczy agresywnych i zbiorników z tworzywa sztucznego, działa na zasadzie pomiaru pojemności elektrycznej. Wzrost poziomu materiału w zbiorniku powoduje jednocześnie wzrost pojemności elektrycznej mierzonej przez elektronikę sondy. Z uwagi na pomiar mediów przewodzących sonda pokryta jest izolacją z tworzywa sztucznego. Sonda zapewnia pewny pomiar w przypadku występowania piany, skomplikowanych instalacji wewnątrz zbiornika, parowania, osadów na dnie, a nawet oblepienia elektrody.
Po zainstalowaniu w zbiorniku sonda wymaga kalibracji tj: zasymulowania 2 poziomów w zbiorniku (np.: pusty i pełny zbiornik). Warunkiem stosowania sond pojemnościowych jest stabilność stałej dielektrycznej produktu (pomiar jednego typu produktu).

Parametry

ElektronikaProfibus PA
Foundation Fieldbus
wyjście do współpracy z urządzeniami zewnętrznymi serii VEGATOR
4 ... 20 mA/HART
Obudowaplastikowa IP66/IP67
aluminium/IP66/IP68 (1 bar)
stal nierdzewna 316L/IP66/IP68 (0,2 bar)
aluminium/IP66/IP68 (0,2 bar)
Przyłącze procesowekołnierzowe 2'' 150lb / PP
kołnierzowe DN80PN16 / PP
kołnierzowe DN65PN16 / PTFE
kołnierzowe DN65PN16 / PP
kołnierzowe DN50PN16 / PTFE
kołnierzowe DN50PN16 / PP
kołnierzowe DN125PN16 / PTFE
kołnierzowe DN125PN16 / PP
kołnierzowe DN100PN16 / PTFE
kołnierzowe DN100PN16 / PP
kołnierzowe 4'' 150lb / PTFE
kołnierzowe 4'' 150lb / PP
kołnierzowe 3'' 150lb / PTFE
kołnierzowe 3'' 150lb / PP
kołnierzowe 2'' 150lb / PTFE
kołnierzowe DN80PN16 / PTFE
Dodatkowe wyposażeniebrak
Mediumciecze
ciecze agresywne
ciecze przewodzące
Wyświetlaczmoduł wyświetlania i programowania PLICSCOM
Temperatura medium-40 ... 100°C
Zasilaniez pętli prądowej 4 ... 20 mA
Ciśnienie-1 ... 2 bar
Zakres pomiarowy4 m
DławikM 20 x 1,5
1/2 NPT
Wersja / temperatura procesuz pokryciem FEP/0 ... 60 °C
z pokryciem FEP/-40 ... 100 °C
DopuszczeniaATEX II 1G, 1/2G, 2G Ex ia IIC T6
ProducentVega
