Sondy magnetostrykcyjne

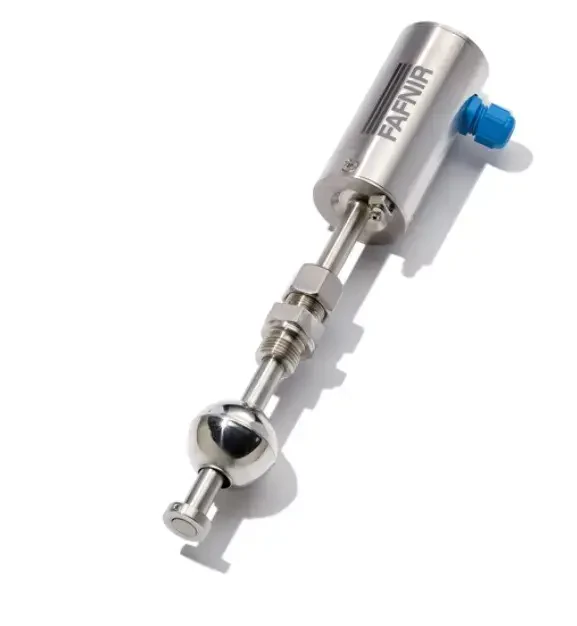

Sonda magnetostrykcyjna TORRIX

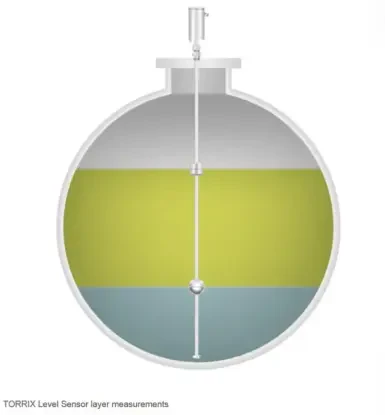

- idealne do pomiaru rozdziału faz cieczy;
- nadają się do pomiaru mediów pieniących;
- sygnalizacja poziomu cieczy o temperaturze do 450°C.
Parametry
| Obudowa | IP68, stal 303 ( opcjonalnie 316L ), temp: -40°C...+85°C |
| Materiał elementów zwilżanych | Standard: stal 316 Ti Opcjonalnie: stal 316 L, Hastelloy, Tytan, Tantal Średnica: 12mm ( 6mm dla wersji TORRIX 6 ) |
| Długość sondy | Maksymalnie 6000mm |
| Zasilanie | Dwuprzewodowe 8...30VDC Dwuprzewodowe 10...30VDC dla wersji z Ex |
| Ciśnienie | Standard: 0...+120 bar do 250°C : 0...+95 bar do 450°C : 0...+82 bar |

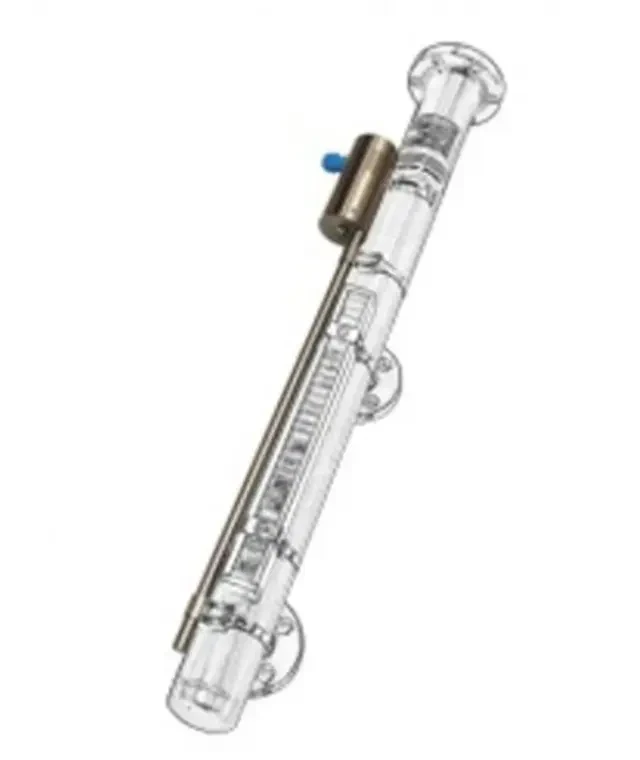

| Dokładność | TORRIX: +/-5mm lub 0,025% ( opcjonalnie: +/-3mm lub 0,01% ) TORRIX 6: +/-0.75mm lub 0,025% TORRIX Bypass: +/-5mm lub 0,025% |
| Sygnał wyjściowy | 4 ... 20 mA + HART |
| Medium | ciecze |
| Przyłącze procesowe | gwintowe: R 1½'', G ½'', NPT ½'', G ⅜'', G¼'' tylko TORRIX 6 Kołnierzowe: 2'' ANSI 150lbs, DN25 PN6, DN50 PN16, DN63 PN16 |
| Temperatura medium | Zależy od wersji, w przedziale: -65°C...+450°C |
| Dopuszczenia | ATEX SIL |
| Producent | Fafnir |
