Sondy potencjometryczne

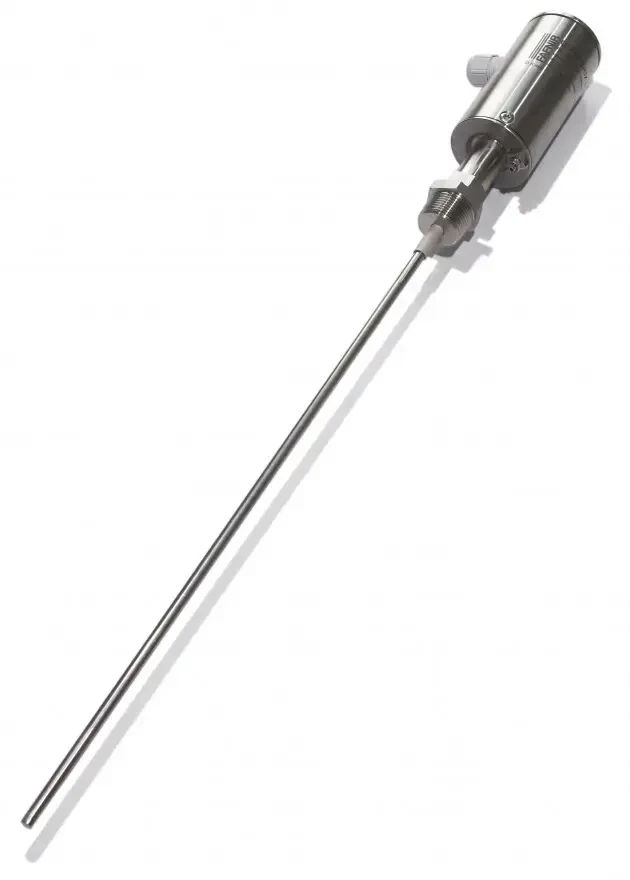

Sonda potencjometryczna poziomu FAFNIR CONDURIX
Sondy potencjometryczne CONDURIX są idealne do pomiaru cieczy oblepiających i mediów brudnych.
- najlepsze rozwiązanie dla cieczy oblepiających,
- mała średnica sondy umożliwia jej montaż w mało dostępnych miejscach,
- szybki czas reakcji 200ms.
Parametry
| Materiał elementów zwilżanych | Standard: stal 316 Ti Opcjonalnie: stal 316 L, Hastelloy Średnica: 4mm, 6mm, 12mm |
| Przyłącze procesowe | gwintowe: G 1½'', G¼'', G 1¾'' Kołnierzowe: DN25, DN50 |
| Temperatura medium | Zależy od wersji, w przedziale: -40°C...+200°C |
| Ciśnienie | W zakresie -1...+120 bar |
| Obudowa | IP68, stal 303, temp: -40°C...+85°C |
| Uszczelnienie | Standard: PEEK ( opcjonalnie: PTFE, FFKM i Ceramiczne ) |
| Zasilanie | Opcjonalnie: elektronika rozłączna w wersji CONDURIX MA Steck Dwuprzewodowe 8...30VDC Dwuprzewodowe 10...30VDC dla wersji z Ex |
| Sygnał wyjściowy | 4 ... 20 mA + HART |
| Dopuszczenia | ATEX |
| Producent | Fafnir |
