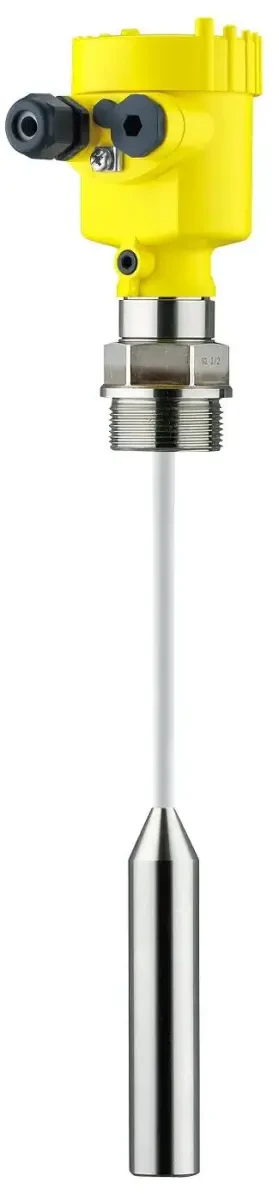

Sonda pojemnościowa Vegacal 66

Kod produktu: CL66.

Sonda pojemnościowa do pomiaru poziomu cieczy i materiałów sypkich w wysokich zbiornikach

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Sonda pojemnościowa VEGACAL 66 wersja kablowa do pomiaru w wysokich zbiornikach, działa na zasadzie pomiaru pojemności elektrycznej. Wzrost poziomu materiału w zbiorniku powoduje jednocześnie wzrost pojemności elektrycznej mierzonej przez elektronikę sondy. Z uwagi na pomiar mediów przewodzących sonda pokryta jest izolacją z tworzywa sztucznego. Sonda zapewnia pewny pomiar w przypadku występowania piany, skomplikowanych instalacji wewnątrz zbiornika, parowania, osadów na dnie, a nawet oblepienia elektrody.

Po zainstalowaniu w zbiorniku sonda wymaga kalibracji tj: zasymulowania 2 poziomów w zbiorniku (np.: pusty i pełny zbiornik). Warunkiem stosowania sond pojemnościowych jest stabilność stałej dielektrycznej produktu (pomiar jednego typu produktu).

Parametry

Elektronika	Profibus PA Foundation Fieldbus wyjście do współpracy z urządzeniami zewnętrznymi serii VEGATOR 4 ... 20 mA/HART
Obudowa	plastikowa IP66/IP67 aluminium/IP66/IP68 (1 bar) stal nierdzewna 316L/IP66/IP68 (0,2 bar) aluminium/IP66/IP68 (0,2 bar)
Przyłącze procesowe	gwintowe
Dodatkowe wyposażenie	brak
Wersja / temperatura procesu	sonda kablowa Φ6 mm z rurką ekranującą i ciężarkiem grawitacyjnym/-50 ... 150 °C sonda kablowa Φ8 mm z pokryciem PTFE i z ciężarkiem grawitacyjnym/-50 ... 150 °C
Wyświetlacz	moduł wyświetlania i programowania PLICSCOM
Zakres pomiarowy	32 m
Zasilanie	z pętli prądowej 4 ... 20 mA
Temperatura medium	-50 ... 150 °C
Ciśnienie	-1 ... 40 bar
Medium	materiały sypkie ciecze
Dławik	M 20 x 1,5 1/2 NPT
Dopuszczenia	ATEX II 1/2D, 2D, IP66T ATEX II 1/2G, 2G EEx d ia IIC T6 ATEX II 1G, 1/2G, 2G Ex ia IIC T6 ATEX II 1G, 1/2G, 2G Ex ia IIC T6 + okrętowe ATEX II 1G, 1/2G, 2G Ex ia IIC T6 + WHG dopuszczenia okrętowe
Producent	Vega
