Sondy radarowe poziomu z falowodem

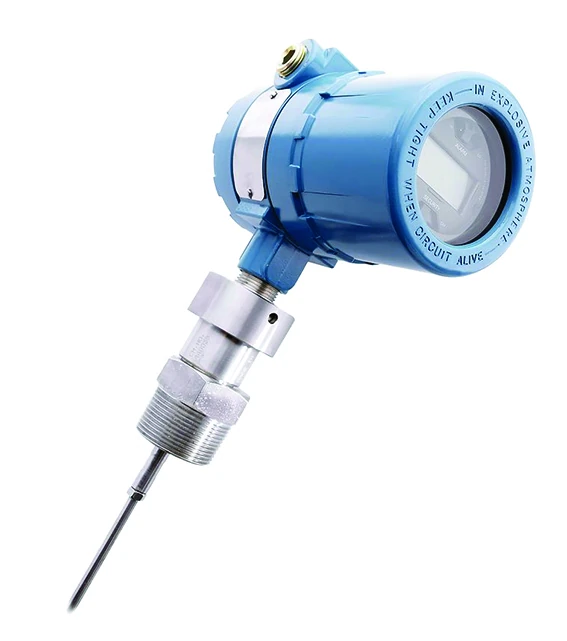

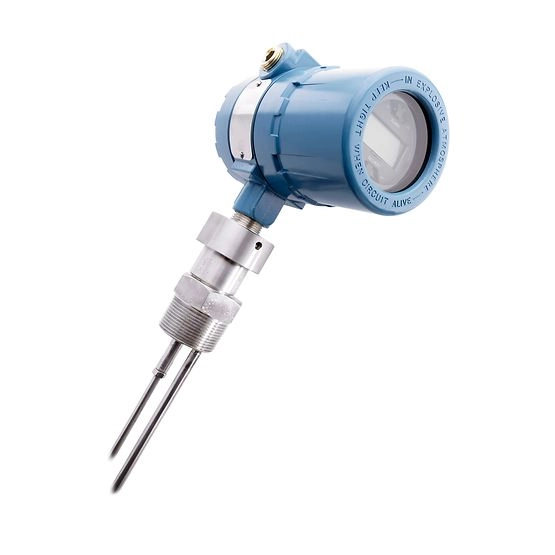

Sonda radarowa z falowodem Rosemount 3300
Nowość
Kod produktu: Rosemount 3300
Radar Rosemount 3300 do pomiarów poziomu cieczy i rozdziału faz zapewnia niezawodne i atrakcyjne cenowo rozwiązanie. Sonda poziomu Rosemount 3300 nie zawiera ruchomych części, nie wymaga kalibracji i jest praktycznie niewrażliwa na wpływ warunków procesowych.
Technologia radaru falowodowego zapewnia bardzo wysoką wiarygodność i precyzję, która sprawia, że pomiary są praktycznie niezależne od temperatury, ciśnienia, mieszanin gazu z oparami, gęstości, turbulencji, wydzielania się pęcherzy gazów/wrzenia, zmian stałej dielektrycznej medium, zmiennej wartości pH i lepkości. Technologia radaru falowodowego w połączeniu z zaawansowaną obróbką sygnału czynią przetworniki 3300 odpowiednimi do szerokiego obszaru aplikacji.
Sygnalizacja poziomu cieczy, materiałów sypkich oraz rozdziału faz - zasada pomiaru:
Nanosekundowe impulsy mikrofalowe o niskiej mocy są kierowane wzdłuż falowodu sondy zanurzonej w medium procesowym. Gdy impuls mikrofalowy dociera do medium o innej stałej dielektrycznej, część energii jest odbijana i wraca z powrotem do nadajnika.
Nadajnik wykorzystuje falę resztkową pierwszego odbicia do pomiaru poziomu granicy faz. Część fali, która nie została odbita od górnej powierzchni produktu, porusza się dalej, aż do odbicia od dolnej powierzchni produktu. Prędkość tej fali zależy całkowicie od stałej dielektrycznej górnego produktu. Różnica czasu między impulsem wysłanym a odbitym jest przeliczana na odległość, a następnie obliczany jest całkowity poziom lub poziom granicy faz. Intensywność odbicia zależy od stałej dielektrycznej produktu: im wyższa wartość stałej dielektrycznej, tym silniejsze odbicie.
Sonda radarowa do pomiaru poziomu cieczy i rozdziału faz Rosemount™ 3300 - kluczowe cechy i zalety
- Dokładny, bezpośredni pomiar poziomu praktycznie niezależny od warunków procesowych.
- Zminimalizowane nakłady konserwacyjne dzięki brakowi ruchomych części i konieczności ponownej kalibracji.
- Łatwa instalacja i uruchomienie dzięki technologii dwuprzewodowej i przyjaznej dla użytkownika konfiguracji.
- Wszechstronny i łatwy w obsłudze przetwornik o sprawdzonej niezawodności.
- Wysoka elastyczność zastosowań dzięki szerokiej gamie przyłączy procesowych, typów sond i akcesoriów.
- Bezpośredni pomiar poziomu oznacza brak konieczności kompensacji zmiennych warunków procesu (tj. gęstości, przewodności, temperatury i ciśnienia).
- Brak ruchomych części i brak konieczności ponownej kalibracji.
- Dobrze radzi sobie z oparami i turbulencjami.
- Nadaje się do małych zbiorników, zbiorników o trudnej geometrii, przeszkód wewnętrznych i nie jest narażony na wpływ mechanicznej konstrukcji komór.
- Instalacja od góry do dołu minimalizuje ryzyko wycieków.
Parametry
| Zakres pomiarowy | 0 ... 20 m |
| Temperatura pracy | -40 … 150°C |
| Ciśnienie procesowe | -1 … +40 bar |
| Dokładność | ± 5 mm |
| Przyłącze procesowe | kołnierzowe DN50 do DN150 gwintowe NPT, G 1”, G 1 ½” |
| Komunikacja | 2-przewodowa 4 … 20 mA z HART |
| Dopuszczenia | ATEX |
