Sondy radarowe poziomu

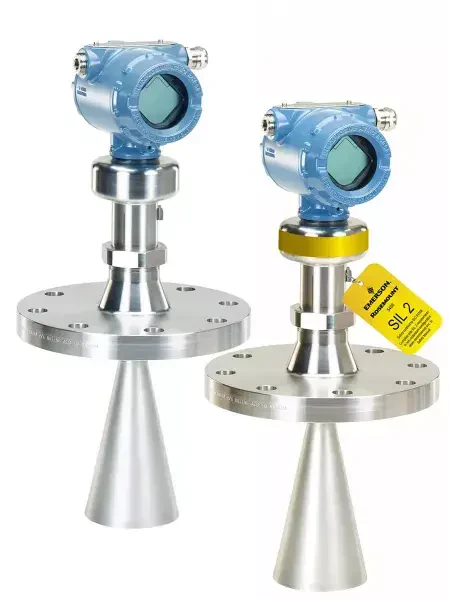

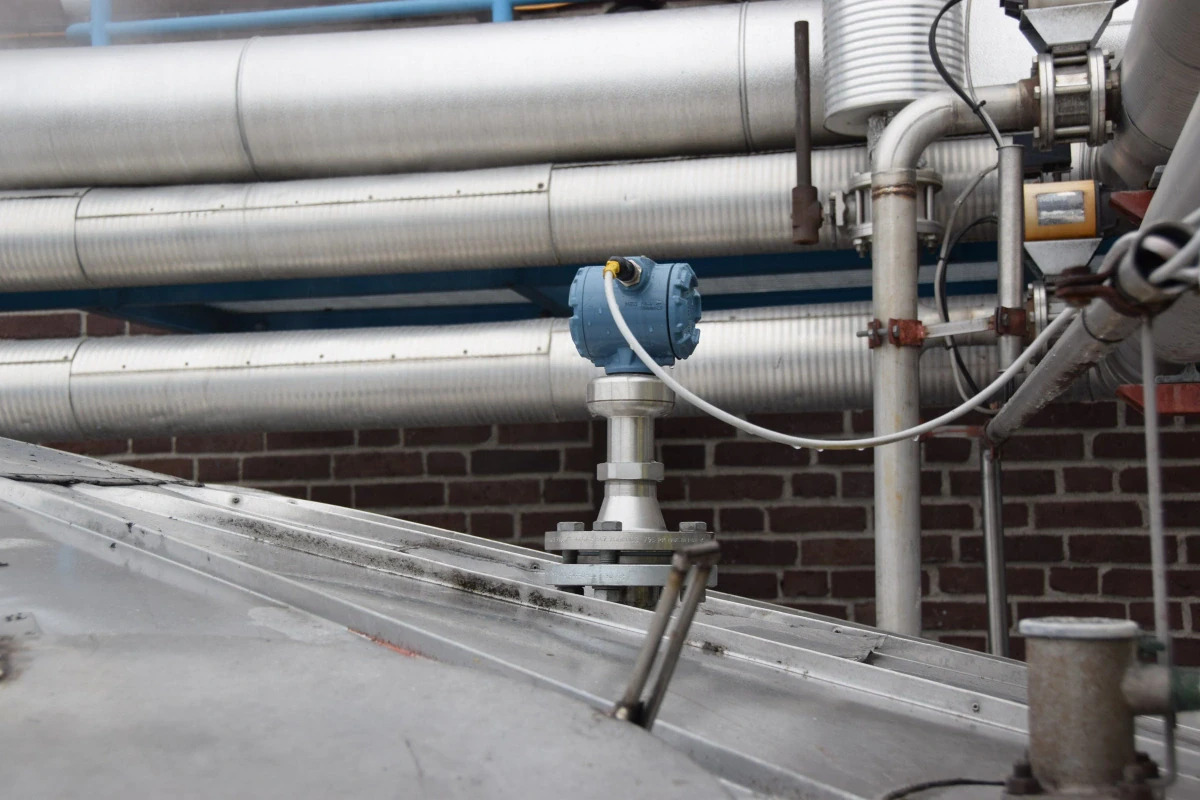

Sonda radarowa poziomu cieczy i materiałów sypkich Rosemount 5408
Kod produktu: Rosemount 5408

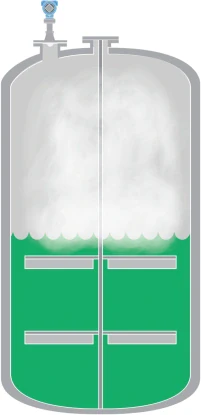

Uniwersalna sonda radarowa poziomu materiałów sypkich i cieczy. Zapewnia skuteczny pomiar poziomu w zakresie do 40 m z wykorzystaniem dwuprzewodowej technologii FMCW. Sonda poziomu 5408 jest optymalna do pomiaru w większości znanych aplikacji, jest odporna na oblepianie, zaparowanie i zapylenie, mierzy w zbiornikach z mieszadłami, reaktorach i innych trudnych aplikacjach.
- pomiar poziomu materiałów sypkich w tym silnie pylących
- pomiar poziomu cieczy, w tym pieniących, agresywnych chemicznie, w reaktorach
- przyłącza kołnierzowe DN50 do DN200
- zakres temperatury roboczej od -60 do +250°C
- ciśnienie robocze sondy od -1 do +100 bar
- dokładność pomiaru +/- 2 mm
- SIL2
Uniwersalna sonda radarowa poziomu materiałów sypkich z technologią dwuprzewodową
Niezwykle uniwersalna sonda radarowa poziomu cieczy i materiałów sypkich. Wykorzystywana do niezawodnego ciągłego pomiaru poziomu w zakresie do 40 m. Bezkontaktowa sonda radarowa poziomu Rosemount™ 5408 wykorzystuje ulepszoną technologię FMCW, aby dostarczać dokładne, niezawodne pomiary poziomu. Dzięki dwuprzewodowej technologii FMCW, sonda poziomu Emerson Rosemount 5408 wykorzystuje ciągłe echo, aby zmaksymalizować siłę sygnału radarowego i zapewnić jeszcze bardziej solidny i niezawodny pomiar.
Najwyższa wydajność i bezpieczeństwo w pomiarach poziomu:
- innowacyjna, energooszczędna technologia radaru FMCW - precyzyjne pomiary w każdych warunkach
- zaprojektowana z myślą o użytkowniku - sprawdzony pod kątem niezawodności, bezpieczeństwa i łatwej obsługi
- intuicyjna obsługa - kreatory i adaptacyjna grafika prowadzą krok po kroku
- Rosemount 5408:SIS - idealny do bezpiecznych aplikacji, certyfikowany IEC 61508 na poziomie SIL 2
- bezpieczne i zdalne testy sprawdzające - bez przerywania procesu, oszczędność czasu i kosztów
- zgodność z normami NAMUR - potwierdzona jakość i niezawodność
Dostęp do informacji zawsze, gdy ich potrzebujesz
dzięki tagom zasobów
Dostarczane sondy są wyposażone w unikalny tag zasobu w formie kodu QR, który umożliwia bezpośredni dostęp do informacji o urządzeniu. Dzięki tej funkcji można natychmiast uzyskać dostęp do rysunków, schematów, dokumentacji technicznej i informacji serwisowych. Pozwala to:
- skrócić średni czas naprawy i zwiększyć efektywność utrzymania ruchu
- mieć pewność, że zlokalizowano właściwe urządzenie
- wyeliminować czasochłonny proces wyszukiwania i przepisywania danych z tabliczek znamionowych.
Parametry
| Zakres pomiarowy | 0 ... 40 m |
| Przyłącze procesowe | kołnierzowe DN50 do DN200 |
| Temperatura pracy | -60 ... 250°C |
| Ciśnienie procesowe | -1 ... 100 bar |
| Dokładność | ± 2 mm |
| Dopuszczenia | SIL2 |
| Producent | Emerson |
Aplikacje
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Nowość
Sonda radarowa z falowodem Rosemount 5300
Uniwersalna falowodowa sonda radarowa do pomiaru poziomu cieczy i materiałów sypkich
- łatwa integracja systemu z HART® , FOUNDATION™ Fieldbus, Modbus® lub IEC 62591
- przyjazne dla użytkownika oprogramowanie
- konserwacja predykcyjna z zaawansowaną diagnostyką i alertami Plantweb™
- SIL2
Zakres pomiarowy 50 m
Temperatura pracy -60 … 400°C
Dokładność ±3 mm
Przyłącze procesowe
kołnierzowe DN50 do DN150
gwintowe NPT, G 1”, 1 ½”, 2”, Tri Clamp
Sonda radarowa Vegapuls 69
- pomiar poziomu materiałów sypkich silnie pylących do 120 m,
- temperatura robocza -40 ... +200°C,
- ciśnienie robocze -1 ... +3 bar,
- dokładność +/- 5 mm.
Dokładność 5 mm
Temperatura medium
-40 ... 80 °C
-40 ... 200 °C
Zakres pomiarowy 0 ... 120 m
Przyłącze procesowe
kołnierzowe DN100PN16 Form C, DIN2501 / 316L
kołnierzowe DN150PN16 Form C, DIN2501 / 316L
kołnierzowe DN80PN16 / PP
kołnierzowe z przegubem DN100 PN16 / 316L
kołnierzowe z przegubem DN80 / 316L
uchwyt montażowy
Dopuszczenia
ATEX II 1G, 1/2G, 2G Ex ia IIC T6
ATEX II 1D, 1/2D, 1/3D, 2D IP66
ATEX II 1G, 1/2G, 2G Ex ia IIC + II 1D, 1/2D, 1/3D, 2D IP66
Wtyczki / kable do czujników MICROSONIC
Wtyczki / kable do czujników ultradźwiękowych MICROSONIC mic+
Sonda radarowa poziomu cieczy Rosemount 1408
Sonda radarowa 80 GHz przeznaczona dla przemysłu spożywczego. Sonda poziomu skutecznie mierzy poziomu cieczy w aplikacjach związanych z produkcją żywności.
Zakres pomiarowy 0 ... 10 m
Temperatura pracy -40 … 150°C
Dokładność ±2 mm
Dopuszczenia
3A
EHEDG
FDA

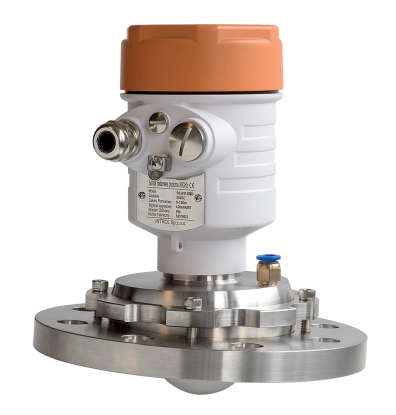

Sonda radarowa poziomu cieczy INTROL iPULS 80
