Sygnalizatory wirnikowe

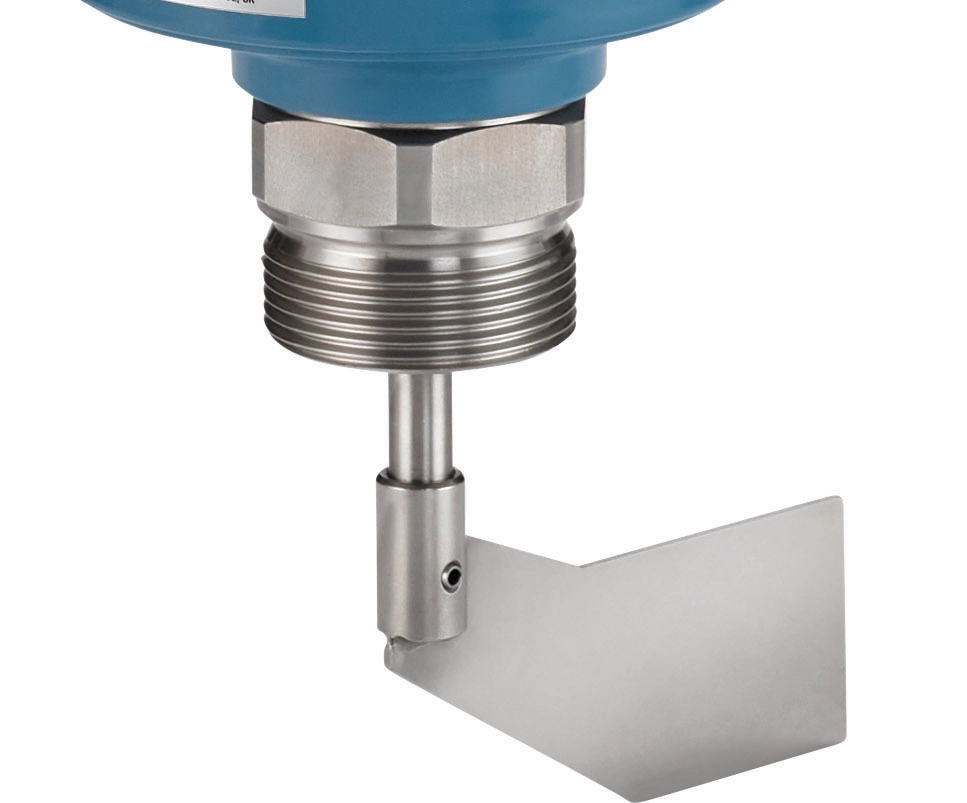

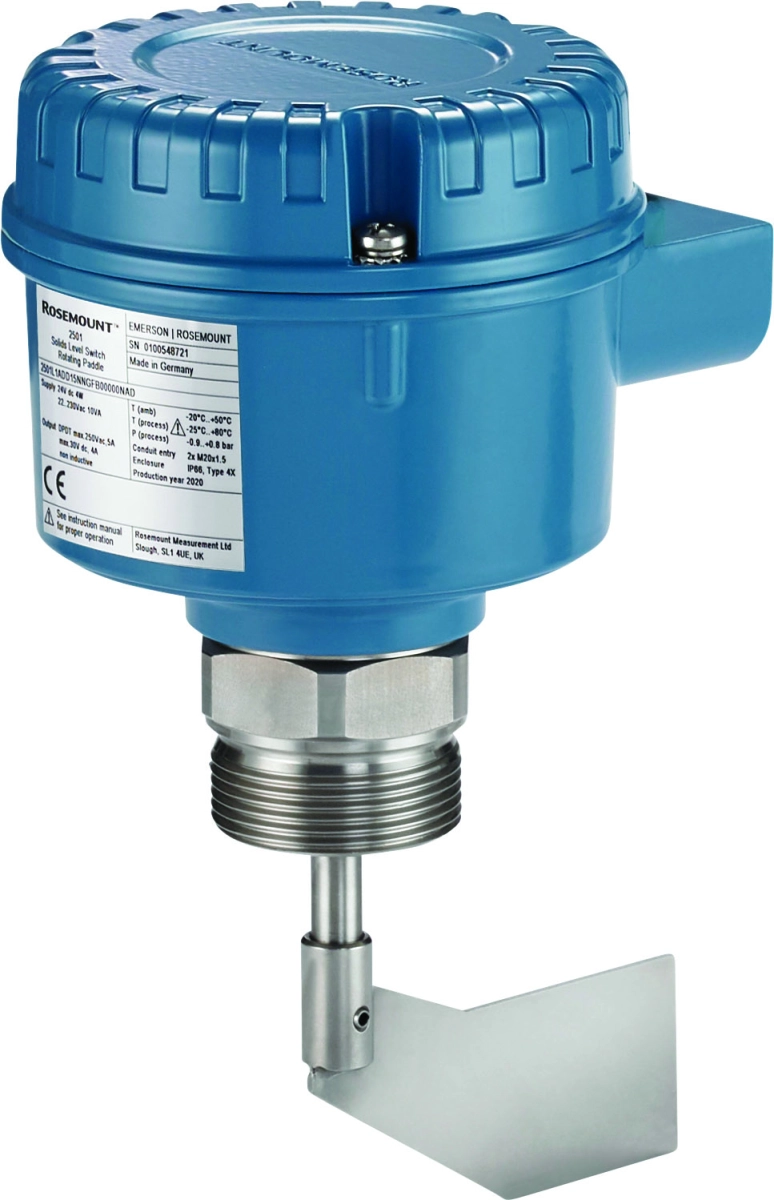

Sygnalizator łopatkowy materiałów sypkich Rosemount 2501
Kod produktu: Rosemount 2501
Sygnalizator poziomu materiałów sypkich Rosemount 2501 wykorzystuje silnik synchroniczny do napędzania łopatki obracającej się o 360 stopni.Sygnalizacja poziomu materiałów sypkich - zasada pomiaru:
Sygnalizatory łopatkowe poziomu materiałów sypkich wykorzystują silnik synchroniczny do napędzania łopatki obracającej się o 360 stopni. Gdy łopatka nie jest przykryta materiałem sypkim sygnał wyjściowy wskazuje stan „odkryty”, a silnik obraca łopatkę. Gdy materiał sypki przykrywa łopatkę i powoduje zatrzymanie obrotu, sygnał wyjściowy wskazuje stan „zakryty” z powodu wzrostu poziomu materiału, a silnik zostaje zatrzymany do momentu odsłonięcia łopatki.
Czujnik poziomu materiałów sypkich Rosemount™ 2501 - kluczowe cechy i zalety
- Idealny do punktowej sygnalizacji poziomu większości materiałów sypkich
- Prosty montaż, bezobsługowa zasada pomiaru
- Niezawodna technologia, odporna na kurz, ładunki elektrostatyczne i zatykanie/zbrylanie
- Wytrzymała obudowa NEMA® typu 4X(1), odpowiednia do stosowania w ekstremalnych warunkach procesowych
- Zaprojektowany do pracy w temperaturach od -40°C do 1100°C
- Różne modele pasujące do różnych rozmiarów/typów zbiorników procesowych i silosów magazynowych
- Duża przestrzeń wewnątrz obudowy z obrotową elektroniką, umożliwiająca łatwe okablowanie i szybką instalację
- Zamknięte łożysko kulkowe z uszczelnieniem wału, idealne do zastosowań w warunkach dużego zapylenia
- Wszechstronny montaż w wielu typach zbiorników
- Możliwość montażu w pozycji pionowej, poziomej lub kątowej z różnymi opcjami rozbudowy
- Kompaktowa długość wysięgnika od 70 mm jest szczególnie odpowiednia do małych zbiorników procesowych
Parametry
| Przyłącze procesowe | gwintowe NPT Tri-Clamp kołnierzowe od 1" / DN25 do 4" / DN100 |
| Temperatura medium | -40 ... 1100°C |
| Czułość (gęstość) | ≥15 g/l |
| Zbrylanie | tak |
| Materiały ścierne | tak |
| Wielkość ziarna | bez wpływu |
| Ciśnienie | -0,9 ... 10 bar |
| Obudowa/Stopień ochrony | aluminium/IP66 |
| Typ wyjścia | przekaźnik DPDT |
| Dopuszczenia | ATEX II 1/2 D ATEX II 2 G |
| Długość | 0,7 ... 10 m (z przedłużeniem) |
| Materiał elementów zwilżanych | aluminium stal nierdzewna |
| Producent | Emerson |
Aplikacje
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Sygnalizator wibracyjny poziomu cieczy Vegaswing 66
- sygnalizacja poziomu cieczy o gęstości od 0,5 g/cm3,
- przedlużenie rurowe do 3 m
- materiał mający kontakt z medium: 316L, Hastelloy C22,
Temperatura medium -196 ... 450 °C
Ciśnienie -1 ... 160 bar

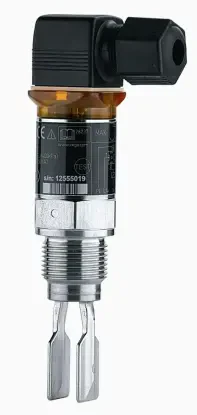

Sygnalizator wibracyjny poziomu cieczy Vegaswing 51
