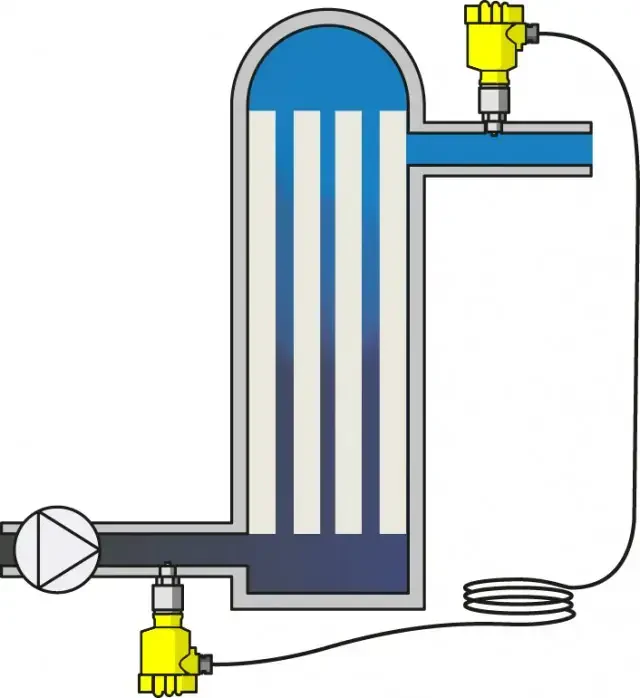

Przykład zastosowania systemu różnicy ciśnień

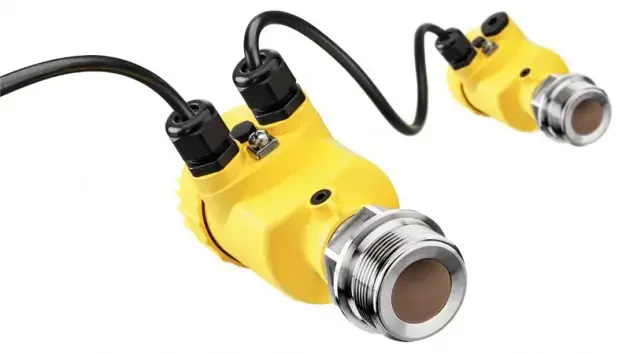

Elektroniczny system pomiaru różnicy ciśnień

Elektroniczny system pomiaru różnicy ciśnień z wykorzystaniem dowolnego przetwornika ciśnienia serii VEGABAR 80. Firma VEGA jest jedynym producentem dostarczającym tego typu rozwiązania z przetwornikami posiadającymi ceramiczne cele pomiarowe.

Dopuszczenia: ATEX
Komunikacja: HART, Profibus PA, Fieldbus
Producent: Vega

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Innowacyjne oprogramowanie oraz najnowsze rozwiązania technologiczne umożliwiły zaprojektowanie rozwiązania do pomiaru różnicy ciśnień bez konieczności stosowania trudnych do montażu przetworników różnicy ciśnień z separatorami chemicznymi na kapilarach. Do tego celu wystarczy zastosowanie dwóch dowolnych przetworników z nowej serii Vegabar 80 z zaimplementowaną elektroniką "slave" w jednym z nich.

W porównaniu do konwencjonalnych układów pomiarowych, elektroniczny system różnicy ciśnień jest często tańszy i łatwiejszy w obsłudze. Wszystkie przetworniki z serii VEGABAR 80 mogą być szybko i łatwo łączone, dając nowe, unikatowe rozwiązanie.

Użytkownik może po prostu zastosować przetwornik ciśnienia VEGABAR serii 80: czy to VEGABAR 81 z separatorem chemicznym, czy wszechstronny Vegabar 82 z celą ceramiczną, czy też VEGABAR 83 skonstruowany specjalnie do bardzo wysokich ciśnień. Wybrany przetwornik wystarczy jedynie zespolić z innym identycznej wersji przetwornikiem z elektroniką "Slave" i w ten sposób uzyskać elektroniczny system do pomiaru różnicy ciśnień w mgnieniu oka.

Typ przetwornika	Zakres pomiarowy	Temperatura medium
VEGABAR 81	-1 … +1000 bar	-90 … +400 °C
VEGABAR 82	-1 … +100 bar	-40 … +150 °C
VEGABAR 83	-1 … +1000 bar	-40 … +200 °C

Parametry

Komunikacja	HART Profibus PA Fieldbus
Materiał elementów zwilżanych	stal 316L HastelloyC Monel Tantal
Przyłącze procesowe	kołnierzowe gwintowe higieniczne
Temperatura medium	-90 ... 400 °C
Zakres pomiarowy	od -5 … +5 mbar do -200 … +200 bar (róznicy ciśnień)
Dokładność	0,05% (dla jednego przetwornika) 0,1% (dla jednego przetwornika) 0,2% (dla jednego przetwornika)
Medium	para wodna ciecze gazy/powietrze
Dopuszczenia	ATEX
Producent	Vega
