Sondy hydrostatyczne

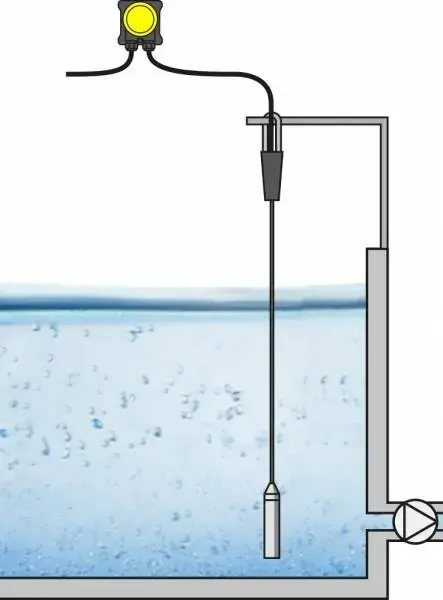

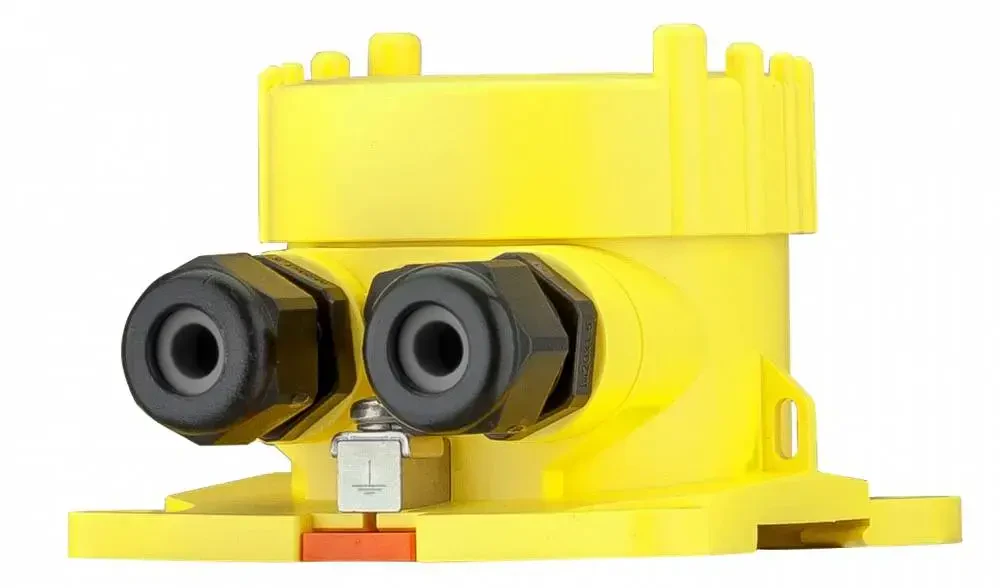

Vegawell 52 zraz ze skrzynką połączeniową VEGABOX 03

Sonda hydrostatyczna Vegawell 52

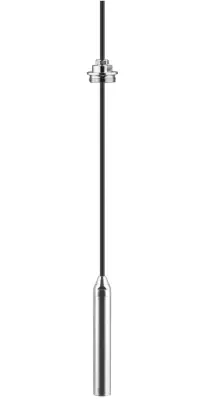

Sonda hydrostatyczna Vegawell 52 jest ekonomiczną wersją sondy hydrostatycznej przeznaczoną do ciągłego pomiaru poziomu wody w zbiornikach otwartych (wersja z uchywtem do zawieszania), zbiornikach zamkniętych (wersja z przyłaczem gwintowym G1A lub G1/2A). Z uwagi na małą średnicę przetwornika (22 mm) przeznaczony jest również do pomiaru w studniach głębionowych (długość kabla max 1000 m).

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Sonda VEGAWELL 52 jest ekonomiczną wersją sondy hydrostatycznej przeznaczoną do ciągłego pomiaru poziomu wody w zbiornikach otwartych (wersja z uchwytem do zawieszania), zbiornikach zamkniętych (wersja z przyłączem gwintowym G1A lub G1/2A). Z uwagi na małą średnicę przetwornika (22 mm) przeznaczony jest również do pomiaru w studniach głębinowych (długość kabla max 1000 m).

uzyskanie 10 x lepszej wytrzymałości mechanicznej membrany od cel metalowych (usuwanie narostów, przeciążenia),
bardzo dobre parametry stabilności wskazań w czasie oraz przy zmianach temperatury produktu,
zredukowanie problemu powstawania osadów na powierzchni membrany.

ekonomiczną z fabrycznie ustawionym zakresem i wyjściem 4 ... 20 mA,
inteligentną z możliwością zmian zakresu oraz komunikacją cyfrową (HART), pomiarem temperatury (Pt100).

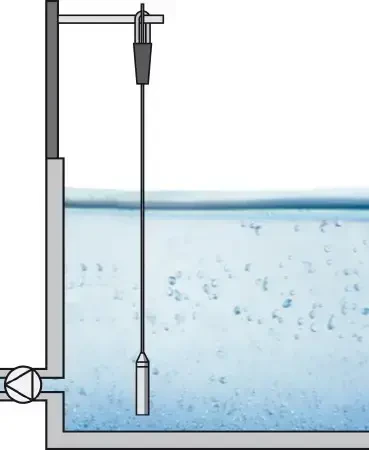

Typowe zastosowania sonda hydrostatycznej: woda, ścieki, pomiar w studniach głębinowych.

Parametry

Medium	ciecze
Wielkość mierzona	poziom
Elektronika	4 ... 20 mA/HART 4 ... 20 mA/HART z kompensacją warunków otoczenia
Temperatura medium	-20 ... 80°C
Przyłącze procesowe	niezmontowane G1A PN3 / 316L niezmontowane 1NPT PN3 / 316L niezmontowane G1 1/2 A PN3 / 316L niezmontowane G1 1/2 A PN0,2 / PVDF niezmontowane 1 1/2 NPT PN3 / 316L gwintowe G1 1/2 A PN3 / 316L z plastikową obudową gwintowe G1 1/2 A PN3 / 316L z obudową ze stali nierdzewnej gwintowe NPT1 1/2 PN3 / 316L z plastikową obudową
Długość	6m / przewód PE 12 m / przewód PE 27 m / przewód PE indywidualny wybór długości
Zakres pomiarowy ciśnienia	absolutne/0 ... 1 bar (0 ... 100 kPa) nadciśnienie/0 ... 25 bar (0 ... 2500 kPa) nadciśnienie/0 ... 2,5 bar (0 ... 250 kPa) nadciśnienie/0 ... 10 bar (0 ... 1000 kPa) nadciśnienie/0 ... 1 bar (0 ... 100 kPa) nadciśnienie/0 ... 0,4 bar (0 ... 40 kPa) nadciśnienie/0 ... 0,2 bar (0 ... 20 kPa) nadciśnienie/0 ... 0,1 bar (0 ... 10 kPa) absolutne/0 ... 5 bar (0 ... 500 kPa) absolutne/0 ... 25 bar (0 ... 2500 kPa) absolutne/0 ... 2,5 bar (0 ... 250 kPa) absolutne/0 ... 10 bar (0 ... 1000 kPa) nadciśnienie/0 ... 5 bar (0 ... 500 kPa)
Wersja / temperatura procesu	przewód PUR / -20 ... 80 °C przewód FEP / -20 ... 80 °C przewód PE / -20 ... 60 °C
Błąd charakterystyki	0.1 0.2
Dopuszczenia	dopuszczenia okrętowe IEC Ex ia IIC T6 ATEX II 2G Ex ia IIC T6 + Dopuszczenie okrętowe ATEX II 2G Ex ia IIC T6 + WHG ATEX II 2G Ex ia IIC T6
Producent	Vega
