Sondy radarowe poziomu z falowodem

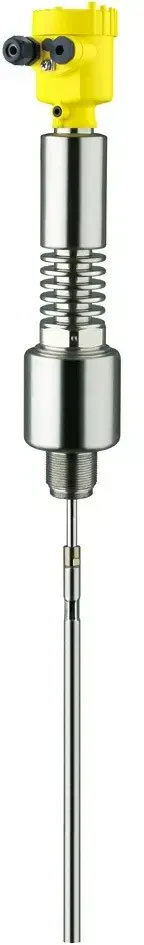

Sonda radarowa z falowodem Vegaflex 86

Sonda radarowa poziomu do pomiaru poziomu cieczy o wysokiej lub bardzo niskiej temperaturze tj. od -196 do 450°C.

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Sonda radarowa do pomiaru poziomu cieczy w wysokich lub bardzo niskich temperaturach tj. od -196 do 450°C oraz ciśnieniu procesowym od -1 do 400 bar. Nowa generacja sond falowodowych gwarantuje stabilną prace oraz dużą dokładność pomiaru (+/-2mm).

Nowe funkcje:
Sonda VEGAFLEX 86 została wyposażona w nową elektronikę, którą umożliwia automatyczne dostosowywanie pracy urządzenia do zmiennych parametrów medium.

Dodatkowo sonda posiada funkcję automatycznego określenia długości falowodu oraz (funkcje znane już sond VEGAPULS) możliwość zapisu w pamięci wew. 500 zdarzeń jak np. zmiana parametrów urządzenia, błędy pomiarów z rejestrowaną data i godz. wystąpienia jak i 100 tys. pomiarów z czasem próbkowania od 40ms do 1 tygodnia jak i rejestracje kilku pomiarów w tym samym czasie z możliwością exportu do programu Microsoft Excel.

Pełny opis możliwości nowych wersji sond radarowych z falowodem można znaleźć w artykule "Pod kontrolą":

VEGAFLEX serii 80.
Nowa era w kontaktowym pomiarze poziomu

Sonda VEGAFLEX 86 do pomiaru poziomu cieczy w wysokiej temperaturze oraz ciśnieniu jest następcą sond
VEGAFLEX 66 oraz 67

Parametry

Wyświetlacz	moduł wyświetlania i programowania PLICSCOM
Elektronika	2-przewodowa 4 ... 20 mA/HART 4-przewodowa 4 ... 20 mA/HART Profibus PA Foundation Fieldbus Modbus
Medium	ciecze
Wielkość mierzona	poziom
Dokładność	2 mm
Ciśnienie	-1 ... 400 bar

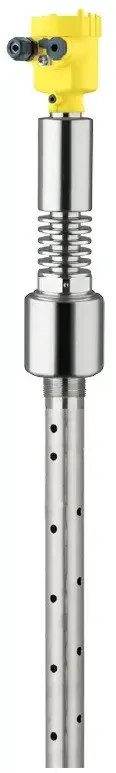

Zakres pomiarowy	falowód linkowy do 75 m falowód prętowy do 6 m falowód w rurze osłonowej do 6m
Temperatura medium	-196 ... 450 °C
Przyłącze procesowe	gwintowe od G1 1/2, 1 1/2 NPT kołnierzowe od DN 50, 2''
Dopuszczenia	ATEX
Producent	Vega
