Pirometry stacjonarne
Pirometr do produkcji i obróbki aluminium LAND SPOT+ AL

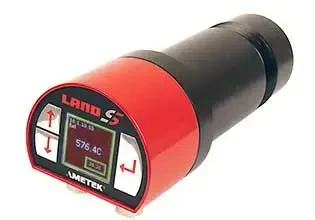

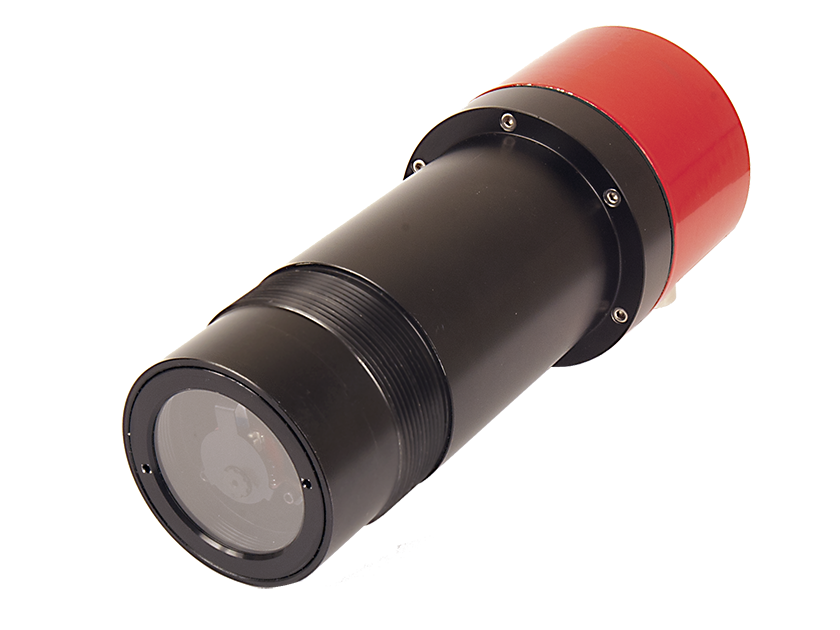

SPOT+ AL to zaawansowany, bezdotykowy pirometr do wielu zastosowań dla przemysłu produkującego i przetwarzającego aluminium. SPOT+ AL jest rozbudowanym, ulepszonym i unowocześnionym modelem pirometru poprzedniej wersji SPOT AL EQS.
Pirometr dedykowany do zastosowań:
- Podgrzewania wlewka (na wyjściu z pieca)

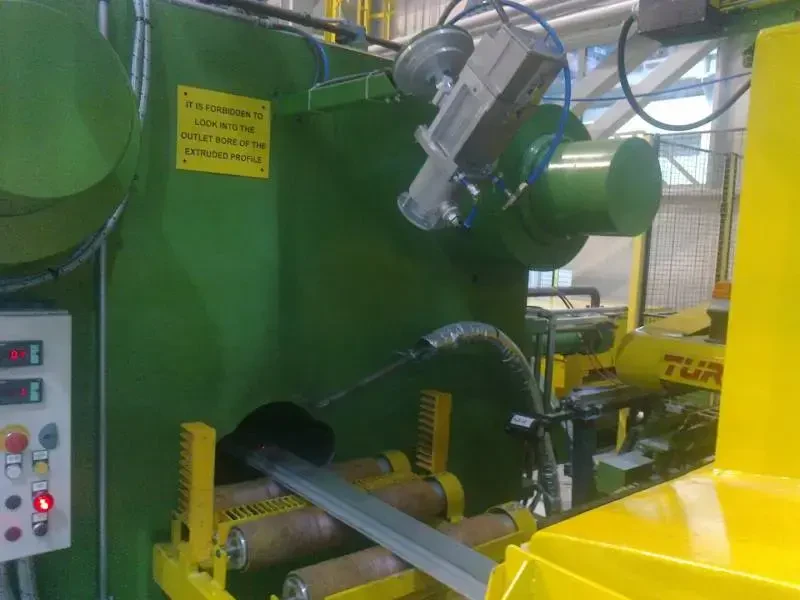

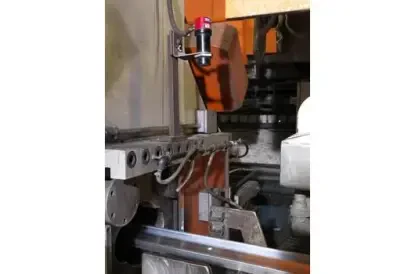

- Ekstruzji/Wytłaczania/Wyciskania profili
- Hartowania/chłodzenia profili (powietrzne i/lub wodne)
- Walcowania taśm/blach
- Formowania/kucia (odkuwki)
- Do stopów o wysokiej zawartości magnezu
- Do stopionego płynnego aluminium
- Do ciągłego odlewania (pręty, druty)
WIELOFUNKCYJNY PIROMETR OPTYCZNY DO ALUMINIUM LAND SPOT+ AL
SPOT+ AL to specjalistyczne rozwiązanie firmy AMETEK Land do bezdotykowego pomiaru temperatury w przemyśle aluminiowym.
Dostępne są dwie wersje pirometrów do aluminium SPOT+ AL:
Dedykowane, wstępnie ustawione algorytmy zapewniają najdokładniejsze cyfrowe odczyty temperatury aluminium o niskiej i zmiennej emisyjności. Zapewnia to zoptymalizowaną prędkość prasy i wysokiej jakości produkty przy minimalnej ilości odpadów.

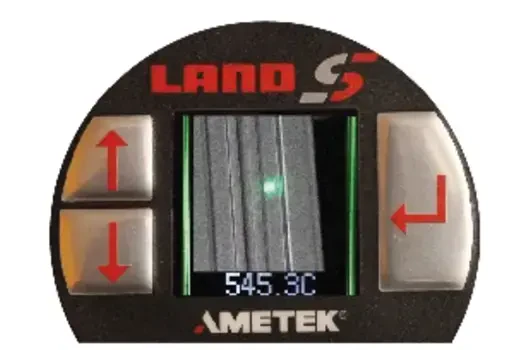

Stacjonarny pirometr SPOT+ AL łatwo integruje poprzez wyjścia Ethernet, Modbus TCP, wideo, analogowe i alarmowe z systemami sterowania, aby umożliwić optymalizację prasy lub walcarki. Kamera wideo w pirometrze (podgląd dostępny na tylnym wyświetlaczu przyrządu lub przez serwer WWW) pokazuje odległość ogniskowania. Inne funkcje mogą być dostępne i konfigurowane lokalnie lub zdalnie.
POMIARY NIESTANDARDOWEJ APLIKACJI
Dedykowane algorytmy zostały opracowane na podstawie szeroko zakrojonych prób w rzeczywistych środowiskach zakładu. W pełni zogniskowana, wysokiej jakości optyka i szybka odpowiedź 15 ms zapewniają pomiary na konkretnych wytłaczanych profilach.
POTĘŻNE WSPARCIE OPROGRAMOWANIA PIROMETRU

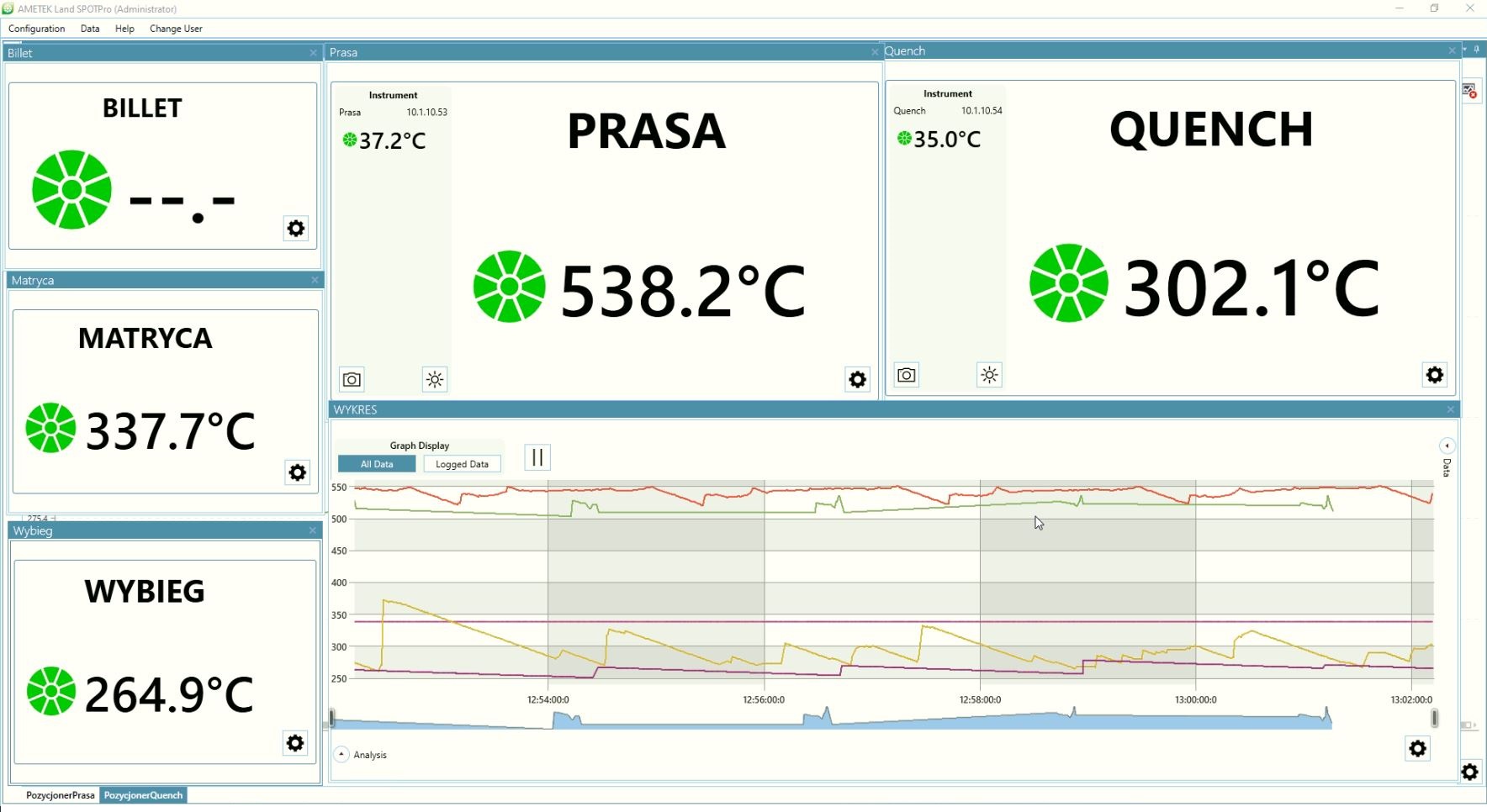

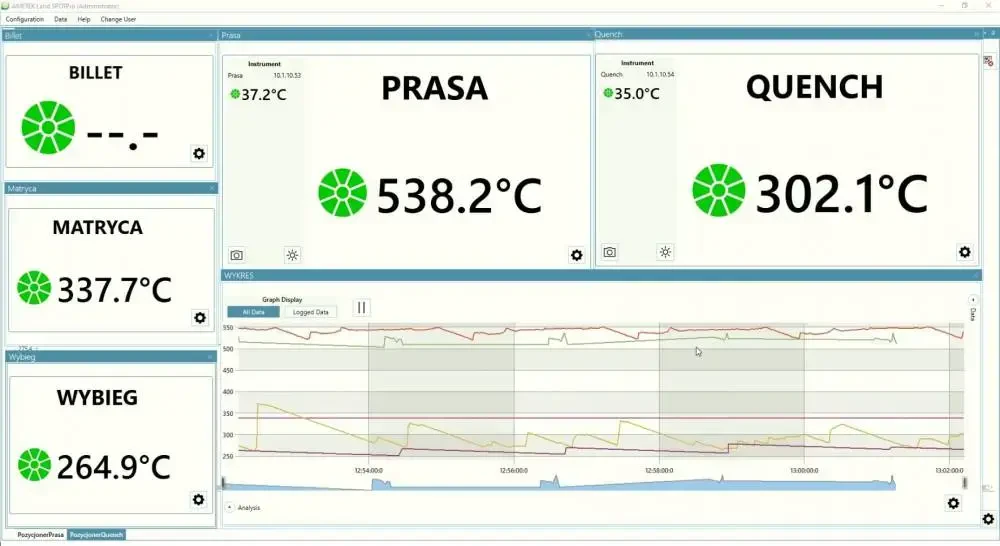

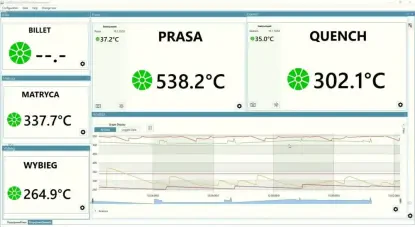

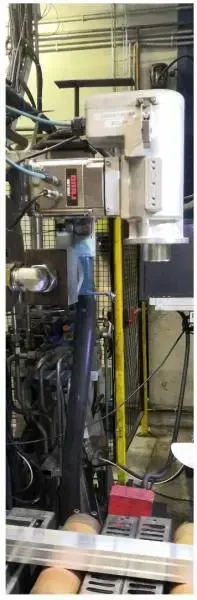

Zapewniając użytkownikowi pełny przegląd wszystkich pirometrów i siłowników SPOT ACTUATOR podłączonych do sieci, SPOT Pro umożliwia niezależne skonfigurowanie rejestracji danych dla każdego pirometru przy użyciu automatycznych wyzwalaczy do przechowywania danych. SPOT Pro umożliwia również użytkownikom porównywanie bieżących i zarejestrowanych danych z trendami historycznymi w celu diagnozowania problemów procesowych.
TRYBY PRACY PIROMETRU SPOT+ AL oraz SPOT+ AL LT
ALGORYTM | OPIS TRYBU | EMISYJNOŚĆ | SPOT+ AL | SPOT+ AL LT |
E | Wytłaczanie lub wlewek (billet) | Niska | ✔200 - 900 °C | ✔150-700 °C |
Q | Hartowanie | Niska dośredniej | ✔200 - 900 °C | ✔150-700 °C |
S | Walcowanie taśm | Niska dośredniej | ✔200 - 900 °C | ✔150-700 °C |
F | Formowanie/kucie | Średnia | ✔200 - 900 °C | ✔130-700 °C |
F Mg | Stopy o wysokiej zawartości magnezu | Średnia | ✔200 - 900 °C | ✔130-700 °C |
L | Ciekłe metale | Niska | ✔200 - 900 °C | ✘ |

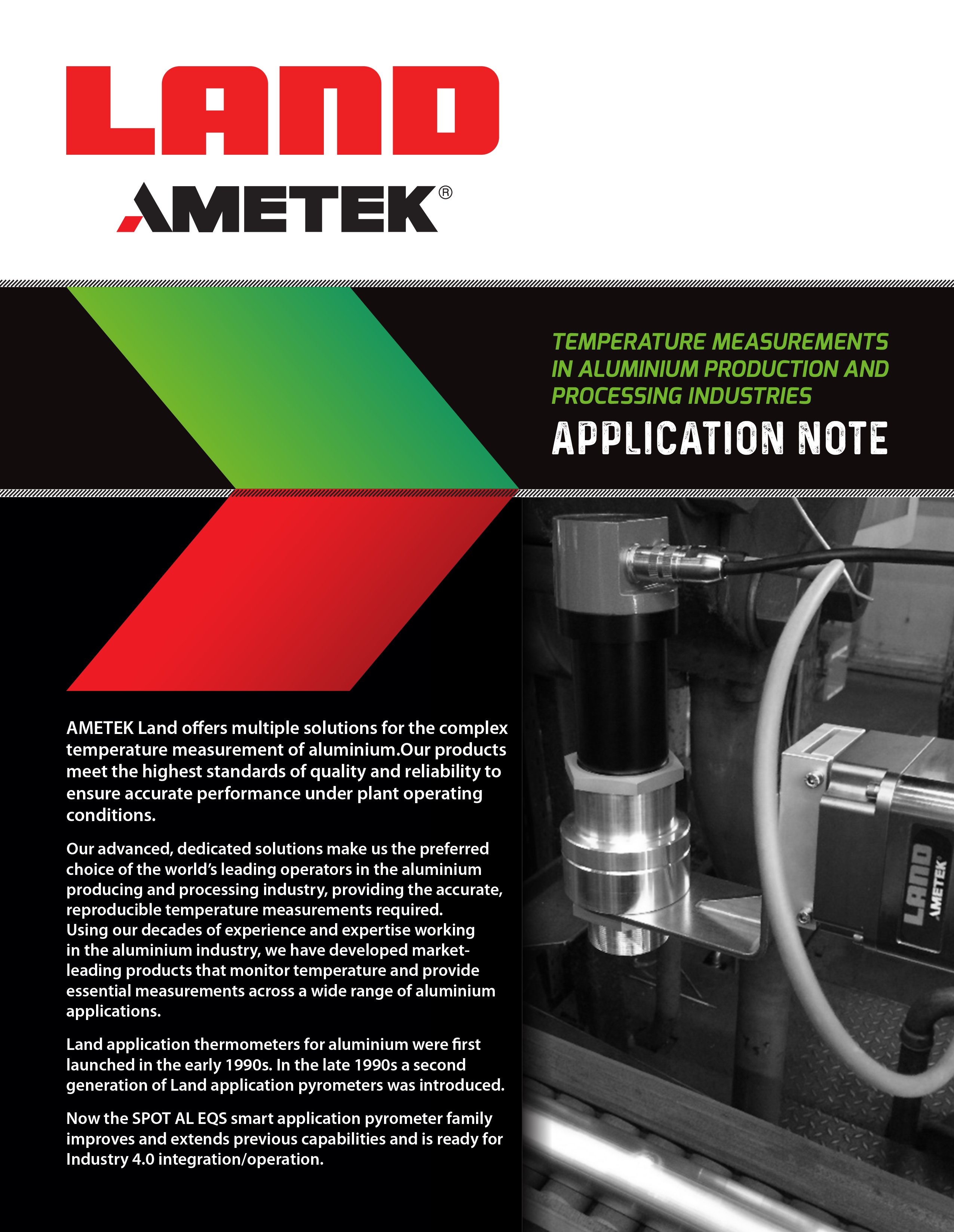

NOTA APLIKACYJNA
Specyfikacja pirometru do pomiarów temperatury aluminium
| SPOT+ AL | SPOT+ AL LT (niska temperatura) | |
| Zakres pomiaru: | 200 - 900 °C - E, Q, S, F, F Mg, L | 130 -700 °C - F, F Mg 150-700 °C - E, Q, S |
| Dokładność pomiaru: | ± 5 °C przy 200 °C, ± 2 °C lub 0,25% K przy 300 °C i powyżej (wyciskanie i hartowanie) ± 5 °C lub ±0,5 %K (taśma smarowana, formowanie/kucie i ciekły metal) | ± 5 °C przy 150 °C, ± 2 °C lub 0,25% K przy 300 °C i powyżej (wytłaczanie i hartowanie) ± 5 °C lub ±0,5 %K (smarowana taśma, formowanie/kucie) |
| Powtarzalność: | ±3 °C przy 200 °C, ±1 °C przy 300 °C i powyżej (wyciskanie i hartowanie), ± 5 °C (taśma smarowana, formowanie/kucie i ciekły metal) | ±3 °C przy 150 °C, ±1 °C przy 300 °C i powyżej (wytłaczanie i hartowanie), ± 5 °C (taśma smarowana, formowanie/kucie) |
| Rozdzielczość: | 0,1 °C | |
| Szum pomiaru: | 5 °C przy 200 °C, <0,5 °C przy 300 °C i powyżej | 5 °C przy 150 °C, <0,5 °C przy 300 °C i powyżej |
| Typ detektora: | Specyficzny dla aplikacji wybrany zakres wąskich pasm długości fali zaprojektowany w celu optymalizacji dokładności pomiaru temperatury aluminium | |
| Obudowa: | IP65 | |
| Czas odpowiedzi: | Regulowany od 15 ms do 10 s | |
| Interfejsy: | 2x wyjście 0/4 - 20 mA, wejście 4 - 20 mA, cyfrowe wejście CMD i wyjście CMD, Ethernet (TCP-IP, Modbus TCP, DHCP, http, udp, ICMP) | |
| Funkcje przetwarzania: | Picking Peak/Valley, Averager, Modemaster, CMD In próbkowanie lub sterowanie LED, CMD Out alarmy, wyjście emisyjności lub sterowanie siłownikiem | |
| Pobór mocy: | Zasilanie przez Ethernet POE lub 24 do 30 V DC na przyrządzie | |
| Wyświetlacz: | Lokalny wyświetlacz ze strumieniowym przesyłaniem obrazu | |
| Oprogramowanie: | Konfiguracja na żywo i wyświetlanie temperatury w dowolnej przeglądarce internetowej. Do bezpłatnego pobrania oprogramowanie SPOTViewer z rejestracją danych, trendami danych bieżących i historycznych oraz zdalnym przechwytywaniem obrazu; Oprogramowanie SPOTPro dostępne do użytku z wieloma pirometrami SPOT+ | |
| Języki: | Zintegrowany wybór wielu języków: polski, angielski, niemiecki, francuski, włoski, hiszpański, portugalski (brazylijski), japoński, chiński (uproszczony mandaryński), koreański, rosyjski, | |
| Pole widzenia: | 60:1 do 90% | 30:1 |
| Montowanie: | Dostępna pełna gama mocowań i akcesoriów | |
| Zakres temperatury otoczenia: | 5 - 60 °C specyfikacja, 0-70 °C pracy przed wymaganym chłodzeniem | 0–45°C pracy przed wymaganym chłodzeniem |
| Zakres ostrości: | 300 mm do nieskończoności, regulowana lokalnie lub zdalnie | Nominalna średnica plamki docelowej 10mm przy ogniskowej 300mm; 17mm przy ogniskowaniu 500mm; 33mm przy ogniskowaniu 1m. Zaleca się dwukrotny nominalny obszar docelowy. |
| Obserwacja: | Zintegrowane wideo z lokalnym wyświetlaczem i zdalnym wizualizowaniem obrazu. Opatentowane potwierdzenie ostrości i wielkości pola pomiarowego w postaci pulsującej zielonej diody LED | |
| Wejścia: | Wejście 4 - 20 mA, 24 V DC CMD In, Ethernet, (TCP-IP, Modbus TCP, DHCP, http, udp, ICMP) | |
| Wyjścia: | 2x 0/4 - 20 mA, przekaźnik CMD Out, Ethernet (TCP-IP, Modbus TCP, DHCP, http, udp, ICMP) | |
| Ustawienia: | Konfiguruj lokalnie za pomocą interfejsu/menu lub zdalnie (za pomocą Webserver, SPOTViewer lub SPOTPro). Emisyjność, tryb, zakres prądu wyjściowego, wyjście logiki alarmu i progi, ustawienia sieciowe, ostrość i dioda LED, język i nazwa użytkownika | |
| Gwarancja: | 12, 24, lub 35 miesięcy** | |
Więcej informacji o specyfikacji technicznej można znaleźć w broszurze produktu w zakładce PLIKI na górze ekranu.
AMETEK Land oferuje wiele rozwiązań do kompleksowego pomiaru temperatury aluminium. Nasze produkty spełniają najwyższe standardy jakości i niezawodności, aby zapewnić dokładne działanie w warunkach pracy zakładu.
