Skanery liniowe temperatury

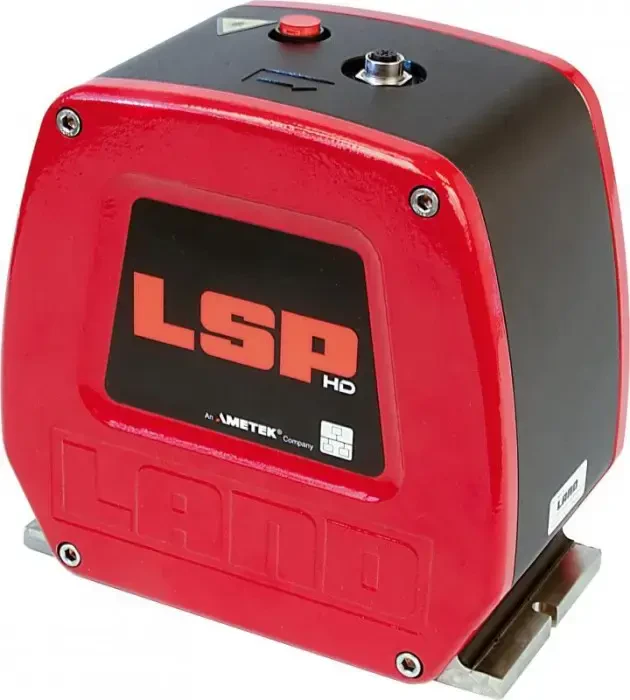

Liniowy skaner temperatur LANDSCAN LSP-HD 60/61/62

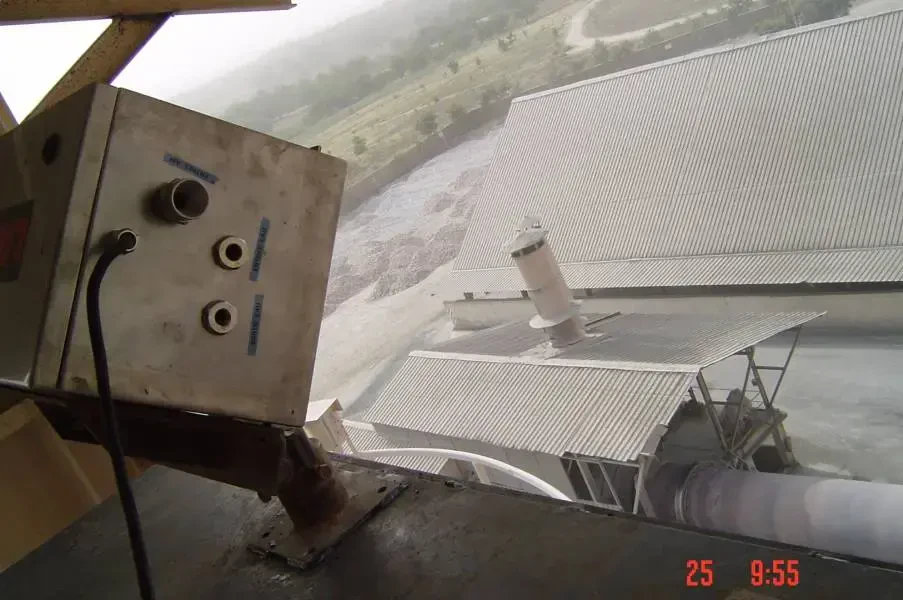

Zamontowany skaner nad piecem cementowym

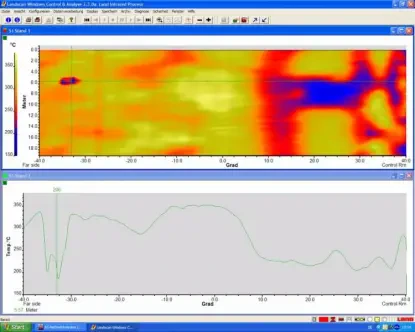

Rozkład temperatury w strefie palnikowej pieca obrotowego

Liniowy skaner temperatur LANDSCAN LSP-HD 60/61/62

Kod produktu: LANDSCAN LSP6

Liniowe skanery temperatury LANDSCAN do zastosowań w procesach "zimnych" w przemyśle cementowym, koksowniczym, asfaltowym, energetycznym, hutniczym, papierniczym, tworzyw sztucznych oraz transportu przenośnikowego (skaner termowizyjny monitoringu paliwa na przenośnikach - węgiel i/lub biomasa z certyfikatem ATEX). Skanery liniowe temperatury LANDSCAN wykorzystywane są do dokładnych pomiarów rozkładów temperatur powierzchni obiektów znajdujących się w ruchu. Podczas pojedynczego obiegu głowicy skanującej wykonywany jest pomiar temperatury obiektu wzdłuż osi skanowania.

opis
parametry
pliki do pobrania
kontakt z ekspertem

Liniowe skanery temperatury LANDSCAN wykorzystywane są do dokładnych pomiarów rozkładów temperatur powierzchni obiektów znajdujących się w ruchu. Stosowane są m.in. w walcowniach metali, hutach szkła płaskiego, cementowniach itp. Podczas pojedynczego obiegu głowicy skanującej wykonywany jest pomiar temperatury obiektu wzdłuż osi skanowania tworząc mapę termalną (termowizyjną).

W wyniku przesuwania się materiału w kierunku prostopadłym do tej osi skaner dokonuje pomiaru kolejnych miejsc na powierzchni obiektu. Wynikiem tego pomiaru jest dwuwymiarowy obraz rozkładu temperatury całej powierzchni skanowanego obiektu. Skaner może być wyposażony w jedną z pięciu typów głowic pomiarowych (detektorów promieniowania), przeznaczonych do różnych zastosowań. Każda głowica posiada układ optyczny o zmiennej ogniskowej, którego ustawienie wykonuje się bezpośrednio przed montażem.

Specjalne wykonanie Ex skanera termowizyjnego linijkowego LSP z odpowiednio dobranym procesorem (wyjście analogowe temperatury, wyjście dwustanowe przekaźnikowe) stosowane jest do monitoringu i detekcji ognisk zapalnych (żar/ogień pożaru) na taśmach przesyłowych węgla i/lub biomasy (dopuszczenie ATEX do stref zagrożenia wybuchem 20/21/22).

Układ skanujący skanera termowizyjnego można również wpiąć do systemu przeciwpożarowego ppoż. celem ochrony transporterów, galerii nawęglania i bunkrów (zasobników) węglowych przed wybuchem.

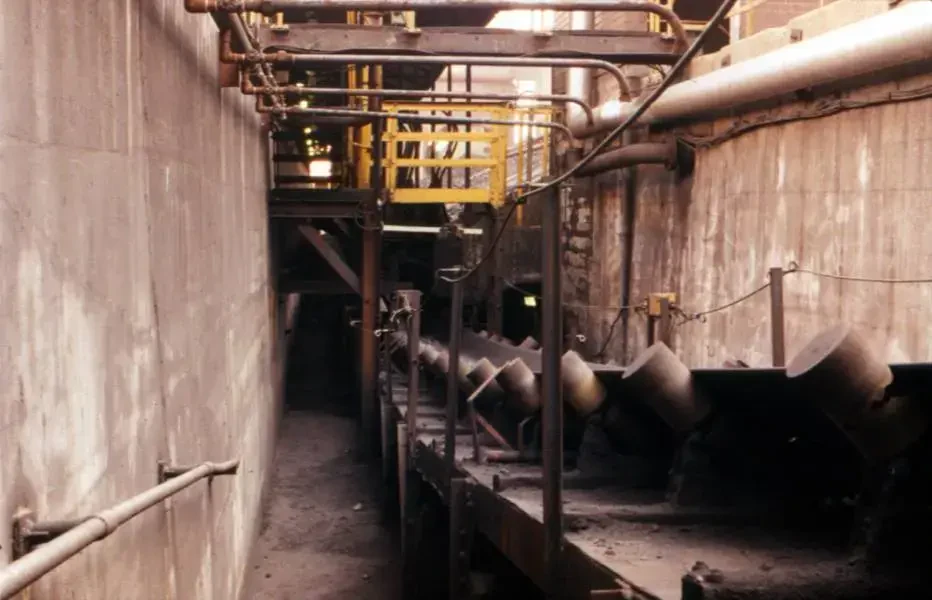

Dostępne jest także rozwiązanie konstrukcyjne skanera do pomiaru temperatury gorącego koksu po chłodzeniu. Pomiar temperatury koksu na przenośniku - detekcja zagrożenia przedostania się do zbiornika koksu lub spalenia przenośnika gumowego.

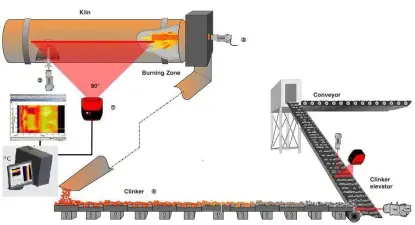

cementownie: piece obrotowe, przenośniki, suszarki
transport przenośnikami: guma, płyty, drewno, styropian, cement, asfalt, koks, biomasa, węgiel itp. (wersja specjalna skanera termowizyjnego linijkowego - dopuszczenie do Strefy 20 - certyfikat ATEX)
huty stali: podwozie mieszalnika, zabezpieczenie kadzi, stal powlekana, linie ocynowywania (pozycja walcem do góry), walcowanie na zimno
papiernie: włóknina (rolki papieru, zwoje)
tworzywa sztuczne: wytłaczarka tworzyw sztucznych, kształtowanie termiczne
inne: procesy powlekania, produkty budowlane

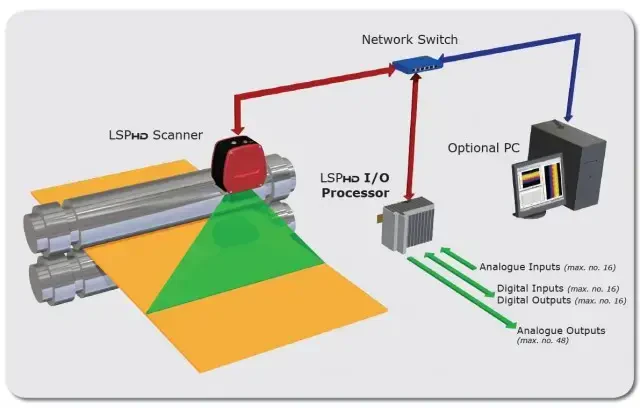

System pomiarowy składa się z 3 elementów:

głowicy skanera,
procesora / modułu zasilania LSP-E PSU z wyjściami przekaźnikowymi i analogowymi,
komputera PC (wizualizacja, archiwizacja itd.) z oprogramowaniem LANDSCAN.

Głowica skanera oraz procesor LSP stanowią układ autonomiczny tzn. nie wymagają do generacji sygnałów (4/20mA, styki, Ethernet) pracy komputera PC. Ewentualne uszkodzenie komputera, konieczność zresetowania itp. nie mają żadnego wpływu na stan wyjść. Głowica skanera podłączona jest do procesora za pomocą 1 wysokotemperaturowego kabla o długości do 20 m. Z procesora sygnały przekazywane są za pomocą standardowego kabla sieciowego. W przypadku zapewnienia odpowiedniej przepustowości sieci zakładowej, połączenie nie wymaga wykonania specjalnej 'dedykowanej' sieci.

Oprogramowanie Landscan umożliwia konfigurację procesora i wyjść analogowych/cyfrowych, zapis, przetwarzanie i analizę danych generowanych przez układ pomiarowy skanera. Konfiguracja wejść/wyjść analogowych i cyfrowych zapisywana jest w pamięci procesora LSP, co umożliwia pracę systemu bez komputera PC.

Skanery są wykorzystywane przez następujące firmy (referencje): ArcelorMittal, Saarstahl, Saint Gobain, EUROGLAS, CORUS (British Steel), Thyssen Krupp STAHL, Rautaruuki, SSAB, Voest Stahl Linz ,Stalprodukt, HSJ Stalowa Wola, ISD Huta Częstochowa itd.

Parametry

Współczynnik emisyjności	0,20 ... 1,00
Pole widzenia	300 : 1 100 : 1
Kąt skanowania	80° 40° - ustawiony programowo
Wielkość mierzona	temperatura
Szybkość skanowania	10...150 Hz regulowana co 1 Hz
Dokładność	±2 °C ±3 °C
Długość fali	3 ... 5 mikrometra
Zakres pomiarowy temperatury	50 ... 350 °C 20 ... 250 °C 100 ... 600 °C
Obudowa	IP65
Powtarzalność	±0,5°C
Dopuszczenia	CE
Producent	Land

Pliki do pobrania

Zawartość dostępna dla zalogowanych

Logowanie / rejestracja

Kontakt z Ekspertem

Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.

Zapytaj eksperta

Dane kontaktowe do Ekspertów dostępne dla zalogowanych

Logowanie / rejestracja

Inne produkty, które mogą Cię zainteresować

Przemysłowy kalibrator wielofunkcyjny i komunikator MC6

Wielofunkcyjny kalibrator przemysłowy i komunikator z możliwością zamontowania do 4 modułów ciśnienia. Kalibratory MC6 mogą współpracować z regulatorami ciśnienia, piecami kalibracyjnymi oraz oprogramowaniem dokumentującym. MC6 posiada 5 trybów pracy - Miernik, Kalibrator, Kalibrator Dokumentujący, Rejestrator Danych i Komunikator dla przyrządów HART, FOUNDATION Fieldbus oraz Profibus PA.

Wyświetlacz 5,7'' (640x480) TFT LCD - dotykowy

Czas pracy 10 ... 16 h

Pomiar impulsów 0 ... 9 999 999
rezystancji 0 ... 4000 Ω
napięcia - 1 ... 60 V DC
prądu - 100 ... 100 mA
czujników termoparowych (J,K,T,R,S,B,C,G,D,U,L,N,E)
częstotliwości 0 ... 50 kHz

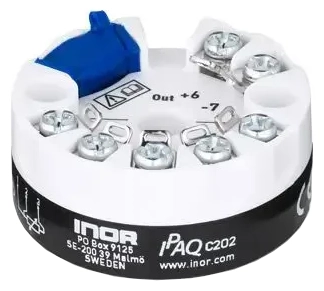

Przetwornik temperatury głowicowy IPAQ-C202
