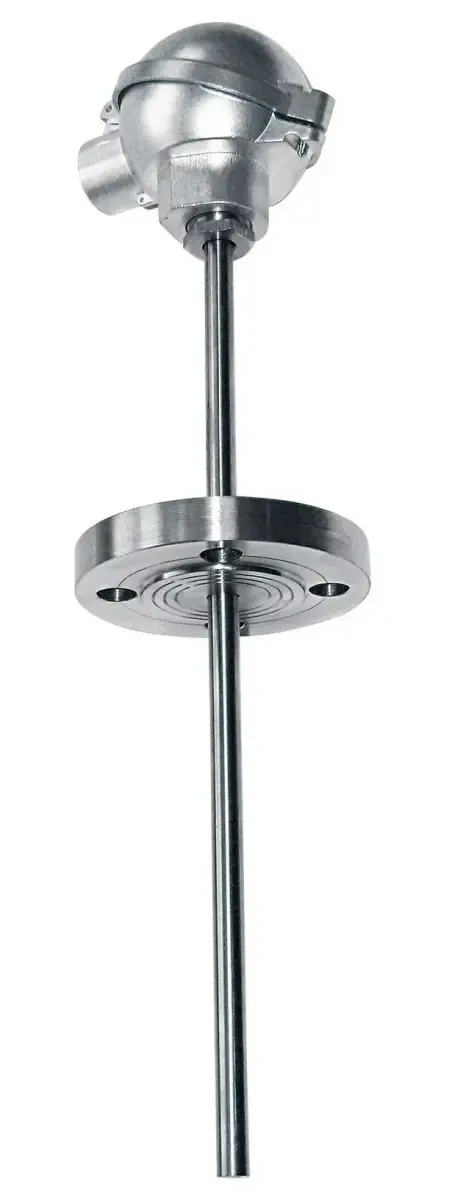

Czujnik temperatury głowicowy FC0
Kod produktu: Czujnik głowicowy FC0
Czujnik temperatury głowicowy FC0 przeznaczony jest głównie do pomiaru temperatury cieczy i gazów w przemysłowych rurociągach i zbiornikach ciśnieniowych, wszędzie tam gdzie połączenia gwintowane stwarzają trudności z ich odkręceniem.
- Długość osłony: 100 mm, 160 mm, 200 mm, 400 mm i inna
- Materiał osłony: stal kwasoodporna 1.4541
- Średnica osłony: 11 mm
- Zakres pomiarowy temperatury: -200 ... 550°C, -40 ... 550°C
Zalety stosowania czujnika temperatury FC0
Parametry
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy 4 – przewodowy |
| Przyłącze procesowe | DN20 PN16 DN25 PN16 |
| Element pomiarowy | termorezystor (RTD) Pt100 termoelement (TC) NiCr-NiAl (K) termoelement (TC) Fe-CuNi (J) termoelement podwójny (TC) Fe-CuNi (2xJ) termoelement podwójny (TC) NiCr-NiAl (2xK) termorezystor podwójny (RTD) 2xPt100 |
| Spoina pomiarowa (dla TC) | SO - spoina odizolowana od osłony SP - spoina zwarta z osłoną (uziemiona) SOA - spoina podwójna odizolowana od osłony, zwarte ze sobą SOB - spoina podwójna odizolowana od osłony i między sobą |
| Średnica osłony | 11mm |
| Długość osłony | 100mm 160mm 200mm 400mm inna |
| Przetwornik temperatury | APAQ-HRF inny TxIsoBlock TxBlock ProfIPAQ-H MESO-H IPAQ-H MinIPAQ-HLP APAQ-3HPT IPAQ-C201 APAQ-HCF |
| Dokładność | klasa A (dla RTD) klasa B (dla RTD) klasa 1 (dla TC) klasa 2 (dla TC) |
| Materiał osłony | stal kwasoodporna 1.4541 |
| Zakres pomiarowy temperatury | -200 ... 550 °C -40 ... 550 °C |
| Medium | materiały sypkie para wodna ciecze gazy/powietrze |
