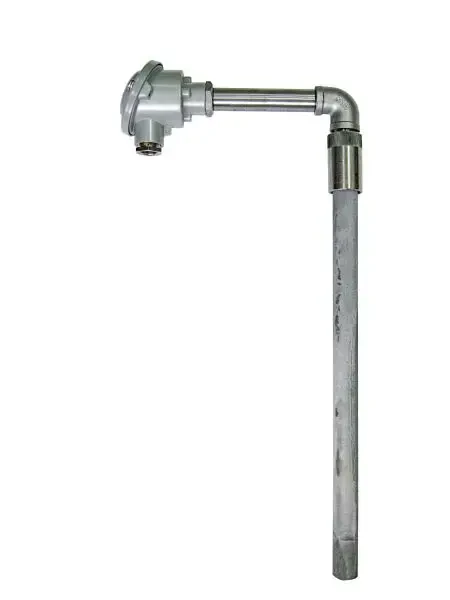

Wersja kątowa czujnika ID6 do pomiaru temperatury ciekłych metali i ich stopów: Zn, Sn, Pb, Al, Cu. Czujnik temperatury ID6 przeznaczony jest do pomiaru temperatury ciekłych metali i ich stopów. Wersja kątowa umożliwia wygodne wyprowadzenie przewodu poza strefę gorącą. Zastosowanie osłon typu REFRAX (praca do 1450°C) lub SINITEC SN (praca do 1300°C) spowodowało wydłużenie czasu pracy osłony oraz odporność na naprężenia mechaniczne.
Długość osłony |
inna 500x450x500mm 660x610x570mm 710x660x570mm 800x700x570mm 1050x950x570mm |
Dokładność |
klasa 1 (dla TC) klasa 2 (dla TC) |
Element pomiarowy |
termoelement (TC) NiCr-NiAl (K) termoelement (TC) Fe-CuNi (J) termoelement podwójny (TC) Fe-CuNi (2xJ) termoelement podwójny (TC) NiCr-NiAl (2xK) |
Materiał osłony |
SiC - węglik krzemu na wiązaniu azotkowym |
Spoina pomiarowa (dla TC) |
SO - spoina odizolowana od osłony SOA - spoina podwójna odizolowana od osłony, zwarte ze sobą SOB - spoina podwójna odizolowana od osłony i między sobą |
Zakres pomiarowy temperatury |
0 ... 700 °C 0 ... 1150 °C |
Głowicowy czujnik temperatury ID6. Połączenie czujnika ID6 z odpowiednimi urządzeniami umożliwia pomiar, regulację oraz rejestrację temperatury ciekłych stopów metali nieżelaznych. Specjalna ceramiczna osłona czujnika jest odporna na korozyjne działanie metali i ich stopów. W wersji kątowej czujnika temperatury ID6 zastosowana osłona typu REFRAX (praca do 1450°C) lub SINITEC SN (praca do 1300°C). Spowodowało to wydłużenie czasu pracy osłony oraz odporność na naprężenia mechaniczne.
W głowicy przyłączeniowej z wysoka pokrywką istnieje możliwość zainstalowania przetwornika temperatury w podstawowych wersjach (4 … 20 mA, 0 … 10 V), jak i z protokołami komunikacyjnymi HART, PROFIBUS.
W zależności od potrzeb istnieje możliwość zmiany długości zanurzeniowej, kształtu i materiału osłony oraz typu głowicy.
