Czujniki temperatury głowicowe

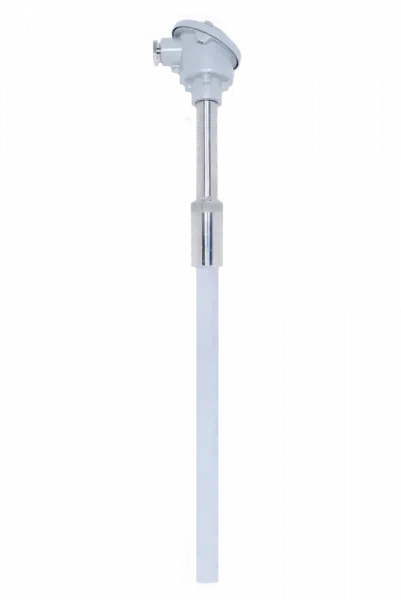

Czujnik głowicowy IC6
Kod produktu: Czujnik głowicowy IC6
Czujnik w połączeniu z odpowiednimi przyrządami umożliwia zdalny pomiar, rejestrację lub regulację temperatury ciekłych metali i ich stopów: Zn, Sn, Pb, Al, Cu.
Zastosowanie czujnika temperatury ciekłych stopów metali nieżelaznych
Czujnik połączony z odpowiednimi urządzeniami umożliwia pomiar, regulację i rejestrację temperatury ciekłych stopów metali nieżelaznych. Specjalna osłona ceramiczna jest odporna na korozyjne działanie metali i ich stopów.
W głowicy przyłączeniowej czujnika temperatury IC6 z wysoka pokrywką istnieje możliwość zainstalowania podstawowej wersji przetwornika temperatury (4 … 20 mA, 0 … 10 V), jak i z protokołami komunikacyjnymi HART, PROFIBUS.
Wykonanie niekatalogowe czujnika temperatury IC6
W zależności od potrzeb klienta możliwa jest zmiana długości zanurzeniowej, kształtu i materiału osłony oraz typu głowicy.
Parametry
| Element pomiarowy | termoelement (TC) NiCr-NiAl (K) termoelement (TC) Fe-CuNi (J) termoelement podwójny (TC) Fe-CuNi (2xJ) termoelement podwójny (TC) NiCr-NiAl (2xK) |
| Spoina pomiarowa (dla TC) | SO - spoina odizolowana od osłony SOA - spoina podwójna odizolowana od osłony, zwarte ze sobą SOB - spoina podwójna odizolowana od osłony i między sobą |
| Dokładność | klasa 1 (dla TC) klasa 2 (dla TC) |
| Materiał osłony | SiC - węglik krzemu na wiązaniu azotkowym |
| Zakres pomiarowy temperatury | 0 ... 700 °C 0 ... 1150 °C |
| Długość osłony | 500x450mm 660x610mm 710x660mm 800x700mm 1050x950mm |
| Medium | gazy/powietrze |
