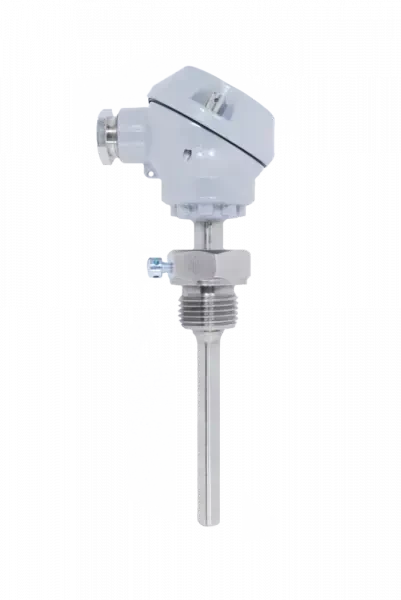

Czujnik temperatury głowicowy IH1a
Kod produktu: Czujnik temperatury głowicowy IH1a
Czujnik temperatury głowicowy IH1a posiada niewymienny wkład pomiarowy przeznaczony do pomiaru temperatury w węzłach ciepłowniczych i ciepłownictwie. Czujniki temperatury IH1a wyposażone są w głowice przyłączeniowe aluminiowe typu MA. Mocowanie czujnika temperatury zapewnia osłona zewnętrzna z gwintem stanowiąca kompletny zestaw z czujnikiem.
Zastosowanie głowicowego czujnika temperatury IH1a
Czujnik temperatury głowicowy IH1a posiada niewymienny wkład pomiarowy przeznaczony do pomiaru temperatury w węzłach ciepłowniczych i ciepłownictwie. Czujniki temperatury IH1a wyposażone są w głowice przyłączeniowe aluminiowe typu MA. Mocowanie czujnika temperatury zapewnia osłona zewnętrzna z gwintem stanowiąca kompletny zestaw z czujnikiem.
- Długość osłony: 50 mm, 100 mm, 160 mm, 200 mm
- Materiał osłony: stal kwasoodporna 1.4541 i 1.4571
- Średnica osłony: 8 mm
- Zakres pomiarowy temperatury: -50 ... 150°C
Parametry
| Zakres pomiarowy temperatury | -50 ... 150 °C |
| Element pomiarowy | termorezystor (RTD) Pt100 |
| Dokładność | klasa A (dla RTD) klasa B (dla RTD) |
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy 4 – przewodowy |
| Średnica osłony | 8mm |
| Długość osłony | 100mm 250mm 150mm inna |
| Gwint | G3/4" G1/2" M20x1,5 G1/4" |
| Materiał osłony | stal kwasoodporna 1.4541 |
