Przepływomierze materiałów sypkich

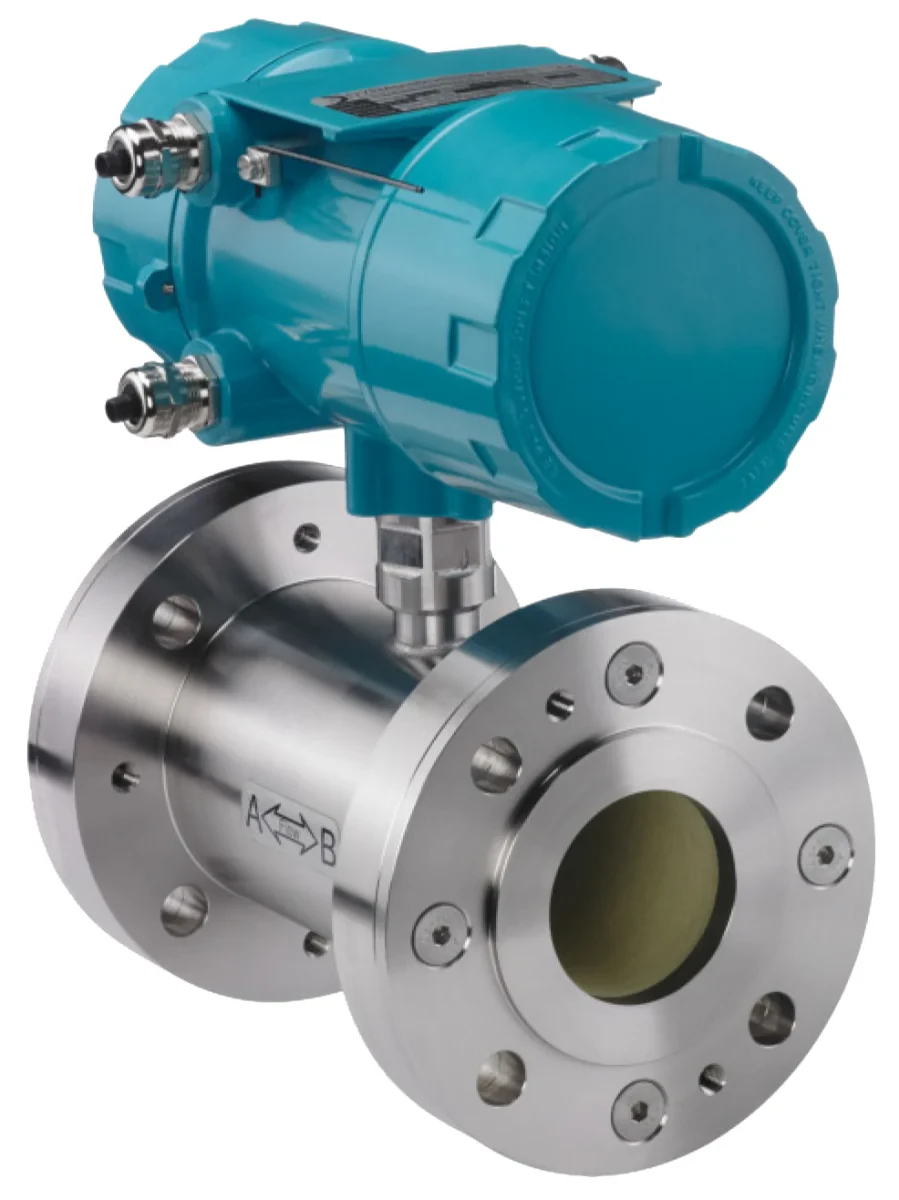

Przepływomierz materiałów sypkich DYNAmas
Kod produktu: DYNAmas
Przepływomierz do bezkontaktowego pomiaru przepływu masowego materiałów sypkich takich jak: proszki, pyły czy granulaty, transportowanych swobodnie lub w systemach pneumatycznych. Służy do pomiaru przepływu materiałów sypkich bez kontaktu z medium, w czasie rzeczywistym.
Przepływomierz materiałów sypkich – zasada działania
DYNAmas do pomiaru przepływu materiałów sypkich wykorzystuje pojemnościową zasadę pomiaru, generując jednorodne pole elektromagnetyczne. Materiał sypki ma wyższą stałą dielektryczną niż powietrze, co zwiększa pojemność pola. Zmiana pojemności jest proporcjonalna do koncentracji materiału w rurze pomiarowej. Cząstki są rejestrowane przez dwa czujniki oddalone od siebie o określoną odległość. Czas przejścia między czujnikami pozwala obliczyć prędkość w m/s. Pomiar ten nie wymaga kalibracji. Przepływomierz mierzy jednocześnie koncentrację materiału sypkiego oraz jego prędkość, a przepływ masowy obliczany jest na podstawie tych dwóch wartości oraz średnicy wewnętrznej rury.
Przepływomierz granulatów – zalety
- pomiar bezkontaktowy
- do zastosowania w transporcie pneumatycznym i swobodnym spadku
- niezależny od prędkości transportu
- łatwa kalibracja
Przepływomierz granulatów i innych materiałów sypkich – wersje konstrukcyjne

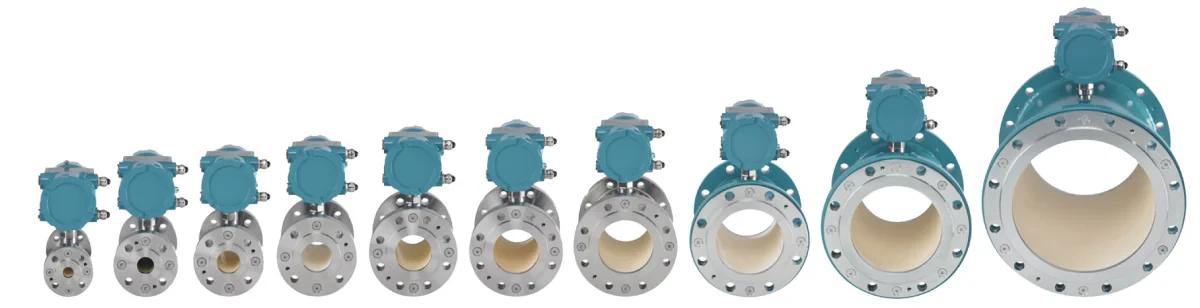

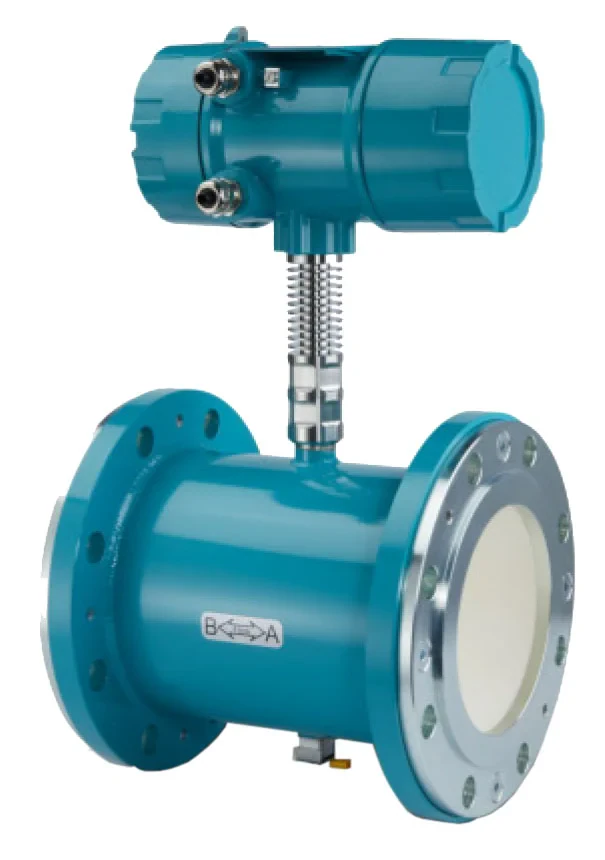

Przepływomierz materiałów sypkich DYNAmas dostępny jest w 10 rozmiarach: DN25 do DN300 (1"–12"). Dostępne są wersje z kołnierzami DIN/EN lub ANSI. Dzięki szerokiemu zakresowi rozmiarów możliwa jest łatwa integracja z istniejącymi instalacjami bez konieczności zmiany średnicy rur. Do mediów o wysokiej temperaturze dostępne są także wykonania wysokotemperaturowe ( nawet do 160°C)
Instalacja przepływomierza materiałów sypkich
DYNAmas może być instalowany w systemach swobodnego spadku, pneumatycznych oraz skośnych. Kierunek przepływu nie ma znaczenia – można go zmienić w oprogramowaniu. Ważne jest równomierne rozprowadzenie materiału w rurze oraz zachowanie odpowiednich odcinków wlotowych i wylotowych.
Przepływomierz materiałów sypkich do stref Atex
DYNAmas do pomiary masowego materiałów sypkich może być instalowany w strefach zagrożenia wybuchem. Dostępne są wersje:
Wersja Ex1-21:
- Gaz: II 2G Ex db eb IIC T4 Gb
- Pył: II 2D Ex tb IIIC T130°C Db IP68
Wersja Ex20-21:
- Gaz: brak atmosfery wybuchowej
- Pył wewnątrz: II 1D Ex ta IIIC T155°C Da IP68
- Pył na zewnątrz: II 2D Ex tb IIIC T130°C Db IP68
Parametry
| Zasilanie | 19 … 31 V DC, max. 10 W |
| Medium | materiały sypkie |
| Dopuszczenia | ATEX II 2G Ex db eb IIC T4 Gb ATEX II 2D Ex tb IIIC T130°C Db IP68 Wersja Ex20-21: ATEX II 1D Ex ta IIIC T155°C Da IP68 ATEX: II 2D Ex tb IIIC T130°C Db IP68 |
| Obudowa/Stopień ochrony | IP68 |
| Temperatura pracy | 130°C opcjonalnie do 160°C |
| Temperatura otoczenia | –40 … +60°C |
| Dokładność | 1 ... 3% |
| Długość przewodu | maks. 1000 m |
| Ciśnienie | 10/16 bar opcjonalnie do 64 bar |
| Rodzaj pomiaru | pomiar ciągły |
| Producent | DYNA Instruments |
