Przepływomierze masowe termiczne

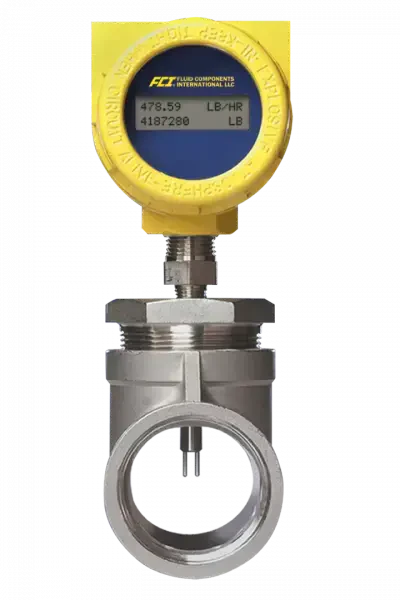

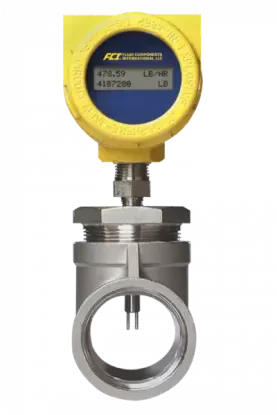

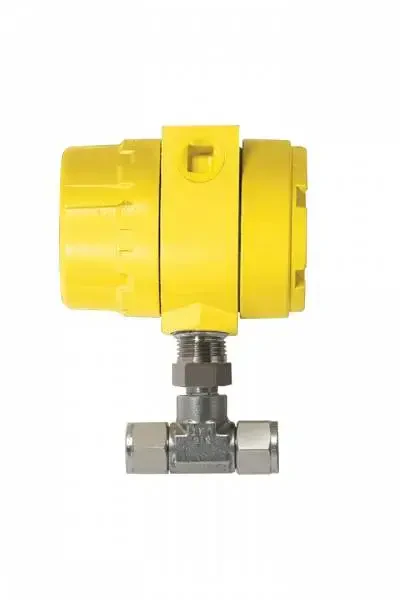

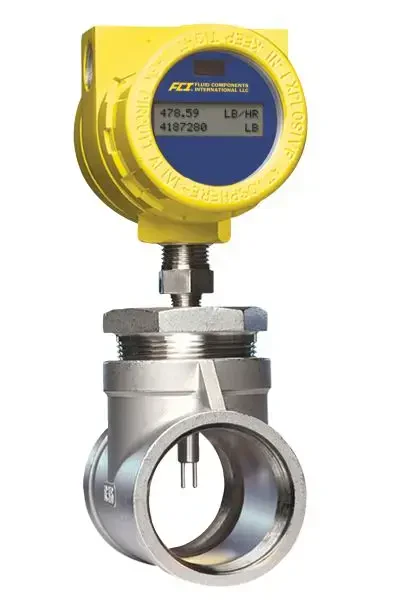

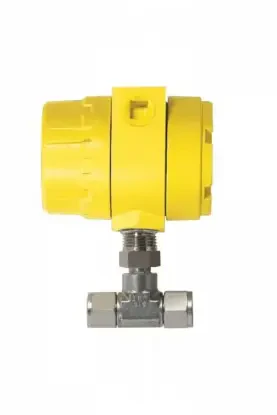

Termiczny przepływomierz masowy do gazów ST75
Kod produktu: ST75
Termiczny, masowy przepływomierz gazowy ST75 renomowanej marki FCI, przeznaczony jest do pomiaru przepływu gazów dla średnic rurociągu: od 1/4” do 2”. Przepływomierz gazowy nie posada ruchomych części oraz jest łatwy w montażu.
Termiczny, masowy przepływomierz gazowy ST75
Przepływomierz gazowy ST75 do pomiaru przepływu gazów z pełną kompensacją od zmian ciśnienia i temperatury z przeliczeniem na objętość w warunkach normalnych (101, 325 kPa abs, 0°C ) lub przepływ masowy. Brak części ruchomych i odpowiednia konstrukcja zapewnia łatwy montaż i bezawaryjną eksploatację. Przepływomierz gazowy dostosowany jest do rurociągów o średnicach od 1/4” do 2”.Zasada działania przepływomierza gazowego ST75
Termiczny czujnik przepływu działa na zasadzie pomiaru zmian rezystancji elementu schładzanego przez przepływające medium z wartością rezystancji czujnika podgrzewanego RTD. Pomiar przepływu określa się jako funkcję różnicy temperatur pomiędzy nagrzewanymi czujnikami RTD a schładzanymi czujnikami RTD. Układ elektroniczny wykonuje jednocześnie linearyzację sygnału wyjściowego.
Główne zalety przepływomierza gazowego ST75
- bezpośredni pomiar masowy
- brak elementów ruchomych
- prosty i ekonomiczny montaż
- wykonanie do strefy Ex zagrożenia wybuchem
Zastosowanie przepływomierza gazowego ST75
- pomiar przepływu sprężonego powietrza (podstawowym modelem do pomiar przepływu powietrza jest Termiczny przepływomierz masowy do powietrza ST50)
- pomiar przepływu gazu ziemnego
- pomiar przepływu dwutlenku węgla
- pomiar przepływu azotu
- pomiar przepływu argonu
- pomiar przepływu tlenu
Parametry
| Dokładność | ±2 % wskazań +0,5% zakresu dla temperatury medium -18 ... 121 °C opcja 1% wskazań + 0,5% zakresu |
| Ciśnienie | do 41 bar |
| Temperatura medium | -18 ... 121 °C |
| Typ wyjścia | analogowe impulsowe |
| Przyłącze procesowe | kołnierzowe gwintowe przyłącze na wąż |
| Zakresowość | 100:1 |
| Średnica nominalna | 6 ... 51 mm |
| Zasilanie | 18 ... 36 V DC 85 ... 265 V AC |
| Medium | biogaz gaz naturalny gaz ziemny gazy/powietrze butan propan azot |
| Wielkość mierzona | przepływ skompensowany przepływ masowy |
| Dopuszczenia | ATEX CE PED |
| Producent | FCI |
Pliki do pobrania
