Przepływomierze masowe termiczne

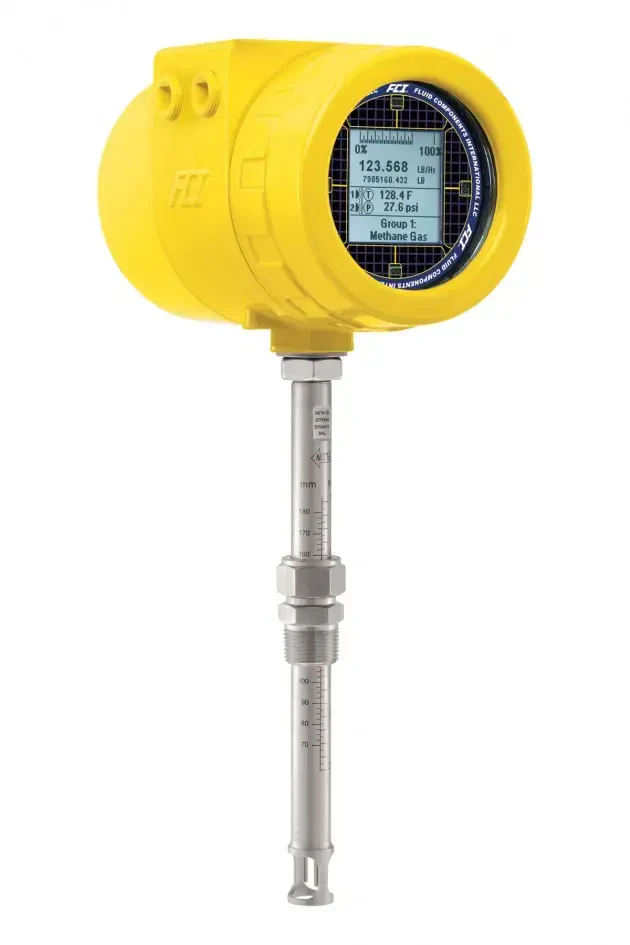

Przepływomierz masowy termiczny do gazów ST100A
Kod produktu: ST100A
Termiczny przepływomierz masowy do gazów ST100A należy do zaawansowanej serii znanych przepływomierzy gazowych marki FCI. Urządzenie wyposażono w niezawodne czujniki oraz szereg najnowocześniejszych rozwiązań przeznaczonych do przemysłowych pomiarów przepływu/temperatury/ciśnienia gazów.
Termiczny przepływomierz masowy do gazów ST100A
Przepływomierz masowy do gazów ST 100 A łączy czujniki przepływu masowego wykorzystujące rozpraszanie ciepła, precyzyjny układ elektroniczny oraz wymagające wzorcowania dla gazów z wytrzymałą obudową przeznaczoną do zastosowań przemysłowych. Przepływomierz ST100A stanowi doskonałe rozwiązanie do pomiaru przepływu powietrza/gazu. Urządzenie spełnia wymagania techniczne najbardziej wymagających procesów technologicznych i zastosowań przemysłowych, przy jednoczesnym zachowaniu minimalnych wymagań konserwacyjnych.
Termiczny przepływomierz masowy do gazów - zasada działania

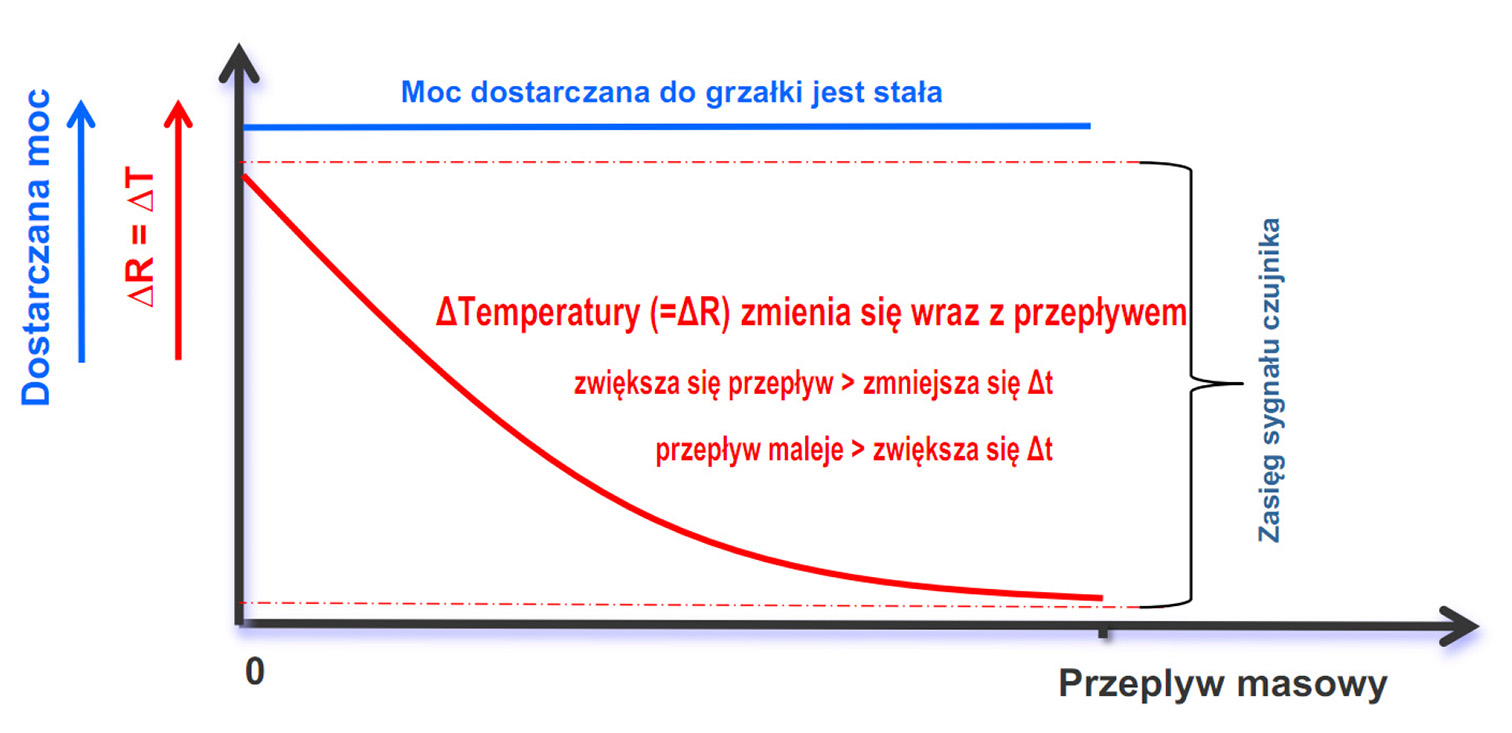

Termiczny przepływomierz masowy do gazów działa na zasadzie pomiaru zmian rezystancji elementu schładzanego przez przepływające medium z wartością rezystancji czujnika podgrzewanego RTD. Pomiar przepływu określa się jako funkcję różnicy temperatur pomiędzy nagrzewanymi czujnikami RTD a schładzanymi czujnikami RTD. Układ elektroniczny wykonuje jednocześnie linearyzację sygnału wyjściowego.
Termiczny przepływomierz masowy do gazów - technologia AST

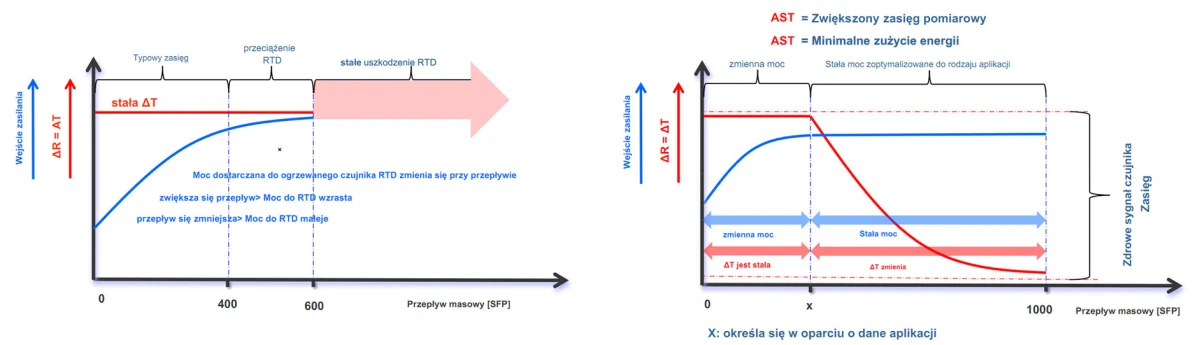

Technologia AST zdecydowanie poprawia szybkość reakcji termicznego przepływomierza masowego do gazów ST100A, przy jednoczesnym zachowaniu odporności na wilgotność i zanieczyszczenia gazów. Ta opcjonalna technologia dedykowana jest do wszystkich aplikacji, które wymagają szybkiego czasu reakcji na zmiany przepływu w szerokim zakresie przepływomierza.
O technologii AST w termicznych przepływomierza masowych do gazów można przeczytać w artykule:
TECHNOLOGIA AST W PRZEPŁYWOMIERZACH TERMICZNYCH
Termiczny przepływomierz masowy do gazów ST100A - główne zalety:
- pomiar przepływu gazów do temperatury 455ºC
- pomiar przepływu gazów wilgotnych
- pomiar przepływu gazów zanieczyszczonych
- kalibracja dla 5 różnych gazów
- 3-punktowa weryfikacja kalibracji
- skrócone wymagane odcinki proste przy zastosowaniu Prostownica strumienia typu VIP
Zastosowanie termicznego przepływomierza do gazów ST100A
- pomiar przepływu sprężonego powietrza (podstawowym modelem do pomiaru przepływu powietrza jest Termiczny przepływomierz masowy do powietrza ST50)
- pomiar przepływu spalin
- pomiar przepływu wodoru
- pomiar przepływu gazu ziemnego
- pomiar przepływu biogazu (podstawowym modelem do pomiaru przepływu biogazu jest Termiczny przepływomierz masowy do biogazu ST51)
- pomiar przepływ innych gazów oraz ich mieszanin
Parametry
| Komunikacja | HART Modbus RTU Profibus DP Profibus PA Fieldbus |
| Medium | gazy/powietrze |
| Ciśnienie | do 69 bar |
| Stopień ochrony | IP66 |
| Temperatura medium | -45 ... 177 °C -45 ... 260 °C -45 ... 454 °C |
| Typ wyjścia | analogowe impulsowe |
| Dokładność | Lepsza niż 0,75% wskazań + 0,5% zakresu |
| Zakresowość | 100:1 1000:1 |
| Zasilanie | 24 V DC 85 ... 265 V AC |
| Wielkość mierzona | przepływ skompensowany ciśnienie |
| Dopuszczenia | ATEX CE CPA CSA PED FM |
| Producent | FCI |
