Przepływomierze masowe termiczne

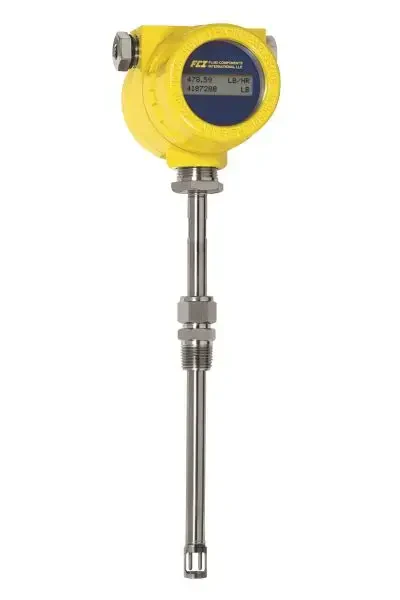

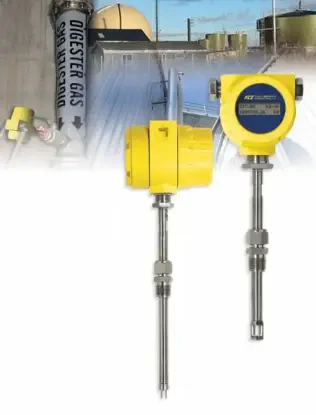

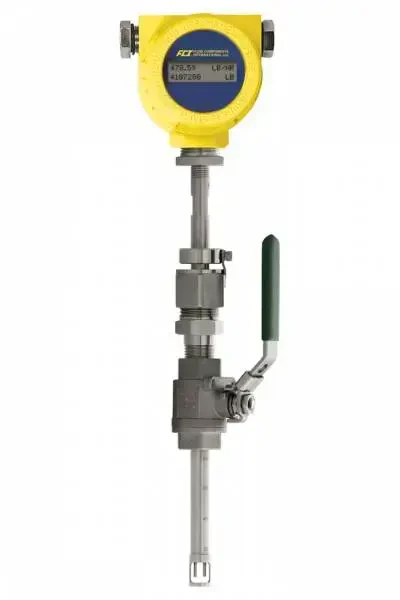

Termiczny przepływomierz masowy do gazów ST51
Kod produktu: ST51
Termiczny, masowy przepływomierz biogazu, gazu ziemnego, gazu fermentacyjnego, metanu i innych wilgotnych i zanieczyszczonych gazów, dla średnic rurociągu od DN50 do DN600.
Przepływomierz biogazu, metanu i innych gazów
Przepływomierz biogazu, metanu i innych wilgotnych i zanieczyszczonych gazów ST51 dokonuje pomiaru przepływu z pełną kompensacją od zmian ciśnienia i temperatury z przeliczeniem na objętość w warunkach normalnych (101,325 kPa abs, 0°C ) lub przepływ masowy. Brak części ruchomych i odpowiednia konstrukcja zapewnia łatwy montaż i bezawaryjną eksploatację przepływomierza.
Przepływomierze biogazu termiczne, masowe - zasada działania
Termiczny przepływomierz biogazu działa na zasadzie pomiaru zmian rezystancji elementu schładzanego przez przepływające medium z wartością rezystancji czujnika podgrzewanego RTD. Pomiar przepływu określa się jako funkcję różnicy temperatur pomiędzy nagrzewanymi czujnikami RTD a schładzanymi czujnikami RTD. Układ elektroniczny wykonuje jednocześnie linearyzację sygnału wyjściowego.
Zastosowanie przepływomierza biogazu ST51
- pomiar przepływu biogazu
- produkcja i odzysk biogazu
- proces fermentacji beztlenowej
- kompostowniki
- systemy fermentacyjne
- odzysk gazu na wysypiskach
- układy kogeneracji w oczyszczalniach
- pomiar przepływu gazu ziemnego
- układy odzysku metanu w kopalniach
- pomiar przepływu dwutlenku węgla
- pomiar przepływu azotu
- pomiar przepływu argonu
- pomiar przepływu sprężonego powietrza (zalecanym modelem do pomiar przepływu powietrza jest Termiczny przepływomierz masowy do powietrza ST50)
Przepływomierz biogazu i metanu ST51 - zalety
- bezpośredni pomiar masowy
- brak elementów ruchomych
- prosty i ekonomiczny montaż
- wykonanie do strefy Ex zagrożenia wybuchem

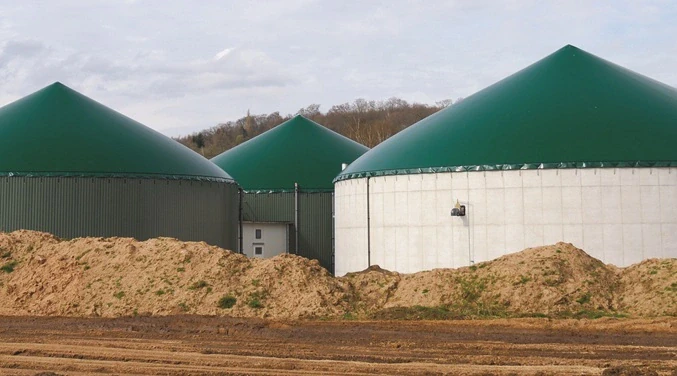

Kontrola przepływu i innych parametrów procesowych w biogazowni
Zapraszamy do sekcji BRANŻE, gdzie znajdziecie Państwo szczegółowe informacje o pomiarach przepływu biogazu i innych parametrów w biogazowni:
Zachęcamy także do lektury artykułu:
JAKI PRZEPŁYWOMIERZ DO BIOGAZU?
Parametry
| Wielkość mierzona | przepływ skompensowany |
| Dokładność | ±2 % wskazań +0,5% zakresu dla temperatury medium -18 ... 121 °C opcja 1% wskazań + 0,5% zakresu |
| Ciśnienie | do 34 bar |
| Stopień ochrony | IP67 |
| Temperatura medium | -18 ... 121 °C |
| Typ wyjścia | analogowe impulsowe |
| Średnica nominalna | 51 ... 610 mm |
| Zakresowość | 100:1 |
| Zasilanie | 18 ... 36 V DC 85 ... 265 V AC |
| Dopuszczenia | ATEX CE |
| Producent | FCI |
