Przepływomierze masowe termiczne

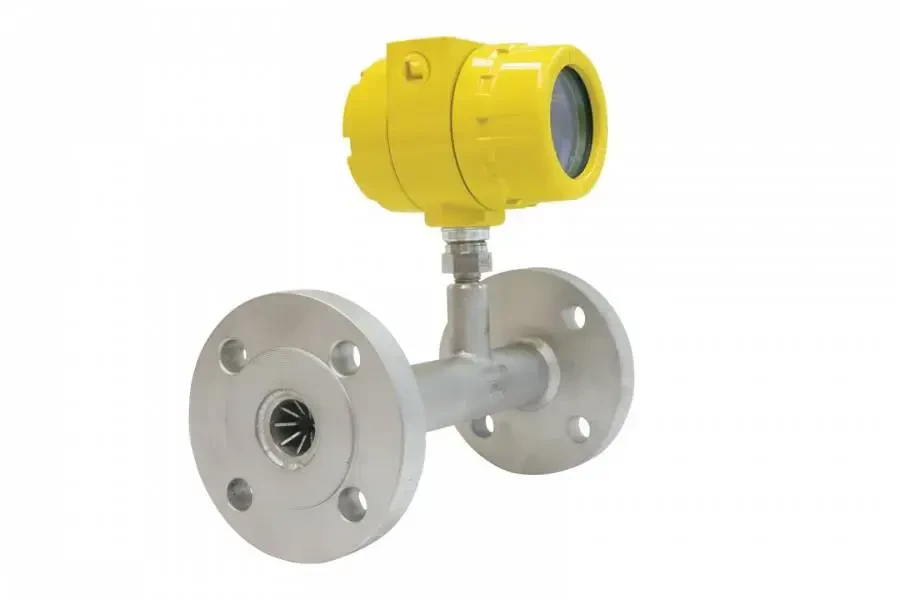

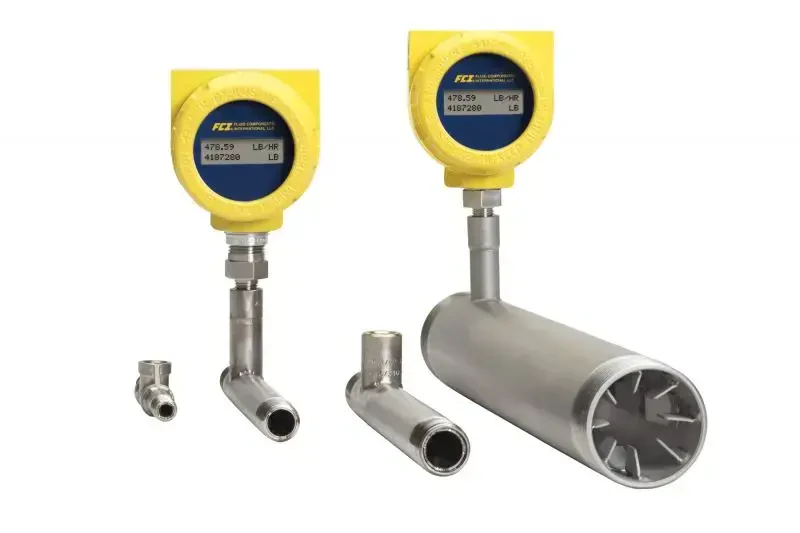

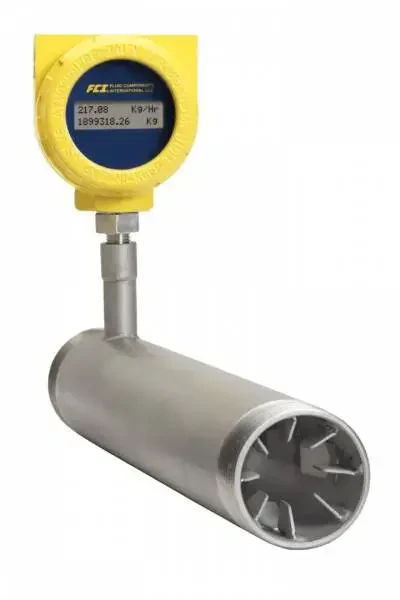

Termiczny przepływomierz masowy do gazów ST75V z prostownicą strumienia
Kod produktu: przepływomierz ST75V
Termiczny przepływomierz do gazów ST75V z prostownicą strumienia renomowanej marki FCI, przeznaczony jest do pomiarów przepływu gazów dla średnic rurociągu: od 1/4” do 2”. Przepływomierz nie wymaga zastosowania odcinków prostych. Łatwy montaż i bezawaryjna ekspoatacja.
Termiczny przepływomierz do gazów ST75V
Termiczny przepływomierz masowy ST75V do pomiaru przepływu gazów z pełną kompensacją od zmian ciśnienia i temperatury z przeliczeniem na objętość w warunkach normalnych (101,325 kPa abs, 0°C ) lub przepływ masowy. Brak części ruchomych i odpowiednia konstrukcja zapewnia łatwy montaż i bezawaryjną eksploatację. Przepływomierz do gazów z prostownicą strumienia nie wymaga zastosowania odcinków prostych. Gazomierz do stosowania na średnicach od 1/4” do 2”Przepływomierz do gazów masowy, termiczny - zasada działania
Termiczny czujnik przepływu działa na zasadzie pomiaru zmian rezystancji elementu schładzanego przez przepływające medium z wartością rezystancji czujnika podgrzewanego RTD. Pomiar przepływu określa się jako funkcję różnicy temperatur pomiędzy nagrzewanymi czujnikami RTD a schładzanymi czujnikami RTD. Układ elektroniczny wykonuje jednocześnie linearyzację sygnału wyjściowego.
Główne zalety przepływomierza do gazów ST75V
- bezpośredni pomiar masowy
- brak wymaganych odcinków prostych
- brak elementów ruchomych
- prosty i ekonomiczny montaż
- wykonanie do strefy Ex zagrożenia wybuchem
Zastosowanie przepływomierza do gazów ST75V
- pomiar przepływu sprężonego powietrza (podstawowym modelem do pomiar przeływu powietrza jest Termiczny przepływomierz masowy do powietrza ST50)
- pomiar przepływu gazu ziemnego
- pomiar przepływu dwutlenku węgla
- pomiar przepływu azotu
- pomiar przepływu argonu
- pomiar przepływu tlenu
- pomiar przepływu wodoru
Parametry
| Zasilanie | 18 ... 36 V DC 85 ... 265 V AC |
| Branża | klimatyzacja i wentylacja |
| Wielkość mierzona | przepływ skompensowany |
| Medium | gazy/powietrze |
| Dokładność | Lepsza niż 1% wskazań + 0,5% zakresu |
| Temperatura medium | -18 ... 121 °C |
| Stopień ochrony | IP66 |
| Średnica nominalna | 6 ... 51 mm |
| Typ wyjścia | analogowe impulsowe |
| Ciśnienie | 40 bar |
| Zakresowość | 100:1 |
| Dopuszczenia | ATEX CE CPA CSA PED FM CRN |
| Producent | FCI |
