Przepływomierze wirowe

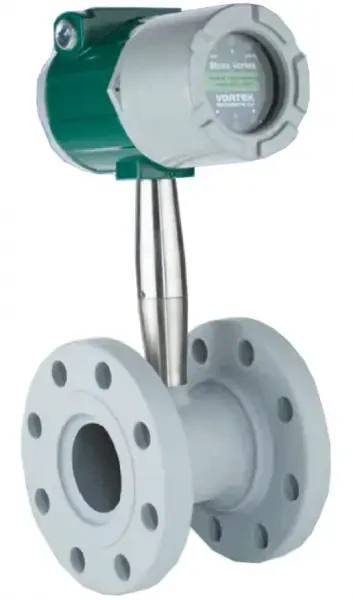

Przepływomierz wirowy Vortek in-line model M22
Kod produktu: Vortek M22
Przepływomierze wirowe Vortek in-line model M22 mierzą przepływ cieczy, gazów lub pary, dzięki wykrywaniu częstotliwości z jaką wiry są wytwarzane na przemian, na dwóch krawędziach belki generującej (nazywanej w mechanice płynów ciałem o kształcie urwistym). Zgodnie z prawami fizyki, częstotliwość naprzemiennej generacji wirów jest wprostproporcjonalna do prędkości przepływu.
Przepływomierz wirowy do cieczy, gazu i pary wodnej
Przepływomierze wirowe mierzą przepływ cieczy, gazów lub pary, dzięki wykrywaniu częstotliwości z jaką wiry są wytwarzane na przemian, na dwóch krawędziach belki generującej (nazywanej w mechanice płynów ciałem o kształcie urwistym). Zgodnie z prawami fizyki, częstotliwość naprzemiennej generacji wirów jest wprost proporcjonalna do prędkości przepływu. Przepływomierze wirowe M22 są dostosowane do zabudowy między kołnierze rurociągu.
Zalety stosowania przepływomierza wirowego M22
- kontrola przepływu objętościowego lub masowego większości cieczy, gazów i pary
- wieloparametrowy miernik dostarcza odczytów przepływu masowego, temperatury, ciśnienia i gęstości z jednego, zamontowanego przyrządu, co zmniejsza koszt zakupu, koszt montażu i koszt utrzymania po upływie gwarancji
- odczyty przepływu masowego z odpowiednią kompensacją dla cieczy, gazów i pary
- możliwość kontroli poboru lub zużycia energii
- łatwy montaż i uruchomienie
- niezawodność – brak ruchomych części, brak bezpośredniego styku medium z czujnikiem
- nastawianie zakresów, wyjść i wskazań w miejscu pracy przyrządu
- opcja rozłącznego zamontowania układu elektronicznego do zastosowań w trudnych warunkach otoczenia lub miejscach o utrudnionym dostępie
- konstrukcja przepływomierza masowego, zasilanego w pętli 4~20mA
Więcej szczegółów na temat działania przepływomierzy wirowych można znaleźć na naszym blogu:
Parametry
| Typ wyjścia | alarmowe analogowe impulsowe Modbus RS-485 HART Ethernet (Modbus TCP-IP) |
| Zakres pomiarowy | dla cieczy 0,3...9 m/s dla gazów i pary do 90 m/s |
| Zasilanie | 12 ... 36 V DC 85-240V AC, 50/60Hz |
| Medium | para wodna ciecze ciecze agresywne gazy/powietrze |
| Wielkość mierzona | przepływ objętościowy przepływ masowy |
| Ciśnienie procesowe | do 100 bar |
| Montaż | kołnierzowy inline waflowy |
| Dokładność | ±0,7% dla cieczy ±1% dla gazów i pary |
| Dopuszczenia | ATEX CE |
| Temperatura medium | -200 ... 450 °C |
| Producent | Vortek |
Pliki do pobrania
Produkty powiązane

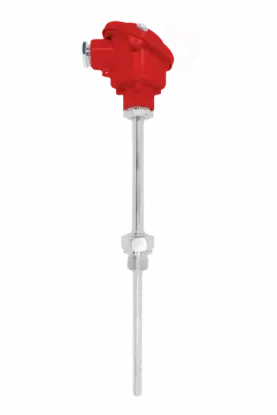

Czujnik temperatury głowicowy FA0
