Sygnalizatory przepływu

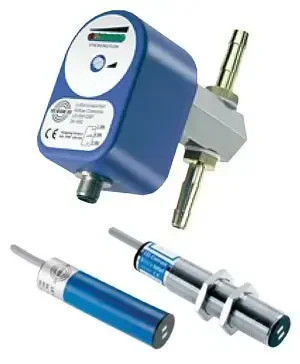

Termiczne sygnalizatory przepływu gazów EGE

Kod produktu: Termiczne sygnalizatory przepływu gazów EGE

Termiczne czujnki przepływu gazu/powietrza bez ruchomych części, dzięki czemu zapewaniają niezadowną pracę bez uszkodzeń. Czujniki kontrolują przepływ i działają w oparciu o zasadę termodynamiki.

Formularz doboru

opis
parametry
pliki do pobrania
kontakt z ekspertem

Sygnalizatory przepływu EGE kontrolują przepływ gazów i działają w oparciu o zasadę termodynamiki. Pomiarowy czujnik przepływu podgrzewany jest wewnętrznie o kilka stopni Celsjusza w stosunku do medium, na którego działanie jest wystawiony. W trakcie przepływu medium, ciepło generowane w czujniku jest przez nie odprowadzane, to znaczy, że czujnik jest schładzany. Temperatura wewnątrz czujnika jest mierzona i porównywana z temperaturą medium. Wielkość przepływu wynika z uzyskanej różnicy temperatur.

Termodynamiczne czujniki przepływu działają bez jakichkolwiek ruchomych części, wobec tego nie ulegają uszkodzeniu na skutek skorodowania łożysk, pęknięcia wirników czy odkształcenia owiewek. Ta niezawodnośc jest ceniona w wielu gałęziach przemysłu.

Czujniki przepływu EGE przeznaczone są do powietrza i gazów o ciśnieniu do 30 bar i temperaturze -20 ... 80 °C. Temperatura otoczenia pracy czujników nie powinna przekraczać 70 °C. Sygnalizatory zawierają przyłącza procesowe i przyłącza na wąż. Wyposażone są w różne typy wyjścia: przekaźnikowy lub PNP NO/NC.

Więcej szczegółów na temat czujników przepływu, można znaleźć na naszym blogu - Akademia Automatyki

https://akademia-automatyki.pl/blog/2021/11/05/sygnalizatory-przeplywu-czyli-jak-uniknac-awarii/

Parametry

Temperatura otoczenia	-20 ... 70 °C 0 ... 60°C
Typ wyjścia	przekaźnikowe PNP NO/NC
Ciśnienie	10 bar 20 bar 3 bar 30 bar
Przyłącze procesowe	gwintowe przyłącze na wąż
Zasilanie	230 V AC 24 V DC 115 V AC
Medium	gazy/powietrze
Temperatura medium	-20 ... 80°C
Dopuszczenia	CE TUV
Producent	EGE
