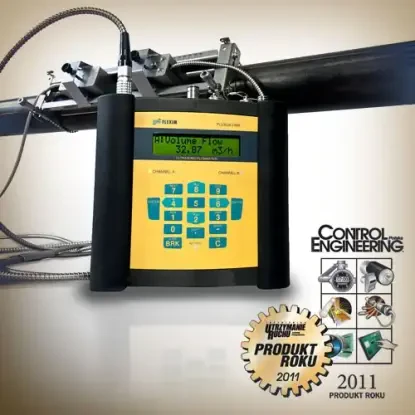

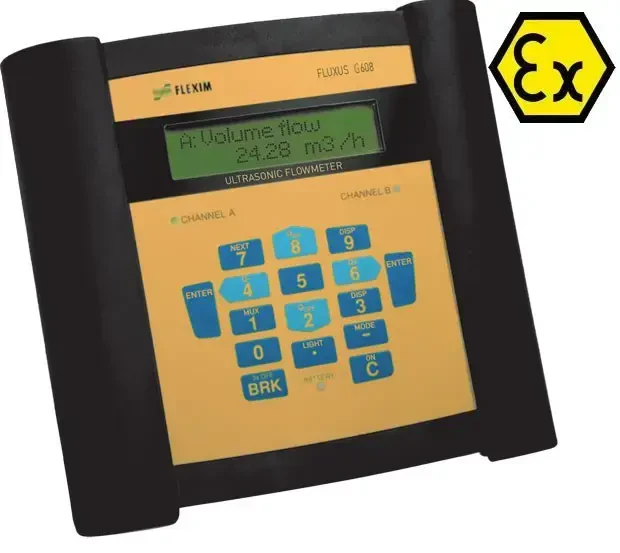

Przenośny bezinwazyjny przepływomierz do gazów Fluxus G608 Ex

Bezinwazyjny, przenośny, przepływomierz ultradźwiękowy FLUXUS G608 Ex dedykowany jest do pomiaru przepływu gazów oraz mieszanin gazowych w strefach zagrożenia wybuchem Ex oraz w przemyśle ciężkim. Przepływomierz ultradźwiękowy z certyfikatem ATEX umożliwia dwukierunkowy pomiar przepływu różnych gazów w zakresie średnic DN7 – DN1600  z dokładnością w zakresie 1...3%.




Przepływomierz ultradźwiękowy G608 Ex marki Emerson Flexim przeznaczony jest do pomiaru przepływu masowego, objętościowego oraz prędkości przepływu gazów. Zasilany jest baterią Li-lon, 7,2 V/4,5 Ah, której trwałości to ponad 14 godzin ciągłej pracy. Przepływomierze ultradźwiękowe G608 Ex są pierwszymi i jedynymi na rynku w pełni przenośnymi przepływomierzami gazowymi z certyfikatem ATEX, które umożliwiają rzetelny pomiar przepływu gazu w drugiej strefie zagrożenia wybuchem.

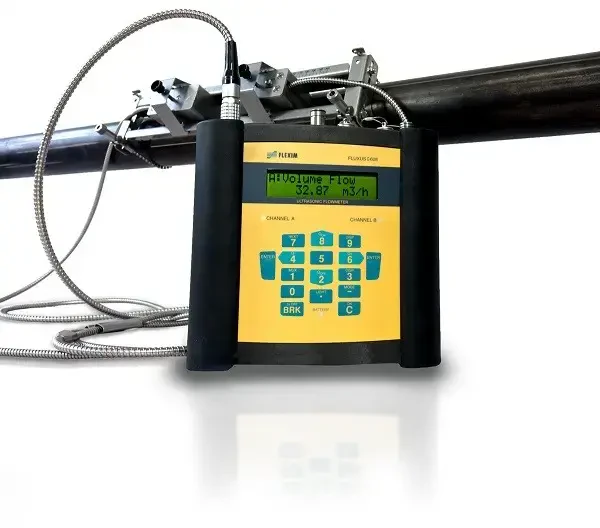

Pomiar odbywa się za pomocą bezinwazyjnych sond pomiarowych, które montowane są od zewnątrz na wierzchnią ściankę rurociągu. Przepływomierze ultradźwiękowe tej serii umożliwiają dwukierunkowy pomiar przepływu różnych gazów w zakresie średnic DN7 – DN1600 z dokładnością w zakresie 1...3%.
Przepływomierze gazowe nie różnią się wyglądem od cieczowych odpowiedników. Główna różnica tkwi w algorytmie przetwarzającym oraz trybie pracy sond pomiarowych (szerokie pasmo). Technologia opracowana przez Firmę Flexim pozwoliła na osiągnięcie bardzo wysokich możliwości pomiarowych. Otworzyło to drogę do pomiarów w miejscach, gdzie jeszcze do niedawna nie było to możliwe.

Dużą zaletą przepływomierza ultradźwiękowego G608 Ex jest jego poręczność, szybkość działania, a przede wszystkim brak kontaktu czujników z mierzonym medium. W przypadku gazów łatwopalnych, wybuchowych, agresywnych lub toksycznych, nie ma ryzyka związanego z rozszczelnieniem rurociągu i nagłym powstaniem zagrożenia. Dodatkowo, certyfikat ATEX do strefy 2 umożliwia pomiar bez specjalnych zezwoleń, a przepływomierz G608 może być doposażony także w sondy do strefy pierwszej.
Przepływomierze FLUXUS G608 umożliwiają pomiar przepływu gazów oraz mieszanin gazowych o ciśnieniu powyżej 5 bar(g) na rurociągach stalowych oraz bez ograniczeń ciśnieniowych na rurociągach z tworzywa (np.PE). Nie ma limitu maksymalnego ciśnienia.

  • prosty montaż układu na zewnątrz rurociągu,
  • brak konieczności spawania lub innych mechanicznych ingerencji w rurociąg,
  • brak kosztów króćców i dodatkowej armatury,
  • możliwość montażu w czasie normalnej pracy, bez zatrzymywania działania instalacji,
  • brak kontaktu z medium,
  • brak ryzyka wycieku i rozszczelnienia rurociągu,
  • brak spadku ciśnienia w miejscu pomiaru,
  • bez ograniczeń ciśnienia,
  • łatwy pomiar nawet przy najwyższych ciśnieniach roboczych,
  • odporność na uderzenia ciśnienia lub zawartość stałych składników w medium.

Przepływomierze ultradźwiękowe do gazów tej serii bardzo dobrze sprawdzają się przy pomiarach na wysokim ciśnieniu oraz trudniejszych aplikacjach, tj. podziemne magazyny gazu, kopalnie gazu, tłocznie gazowe, rafinerie i przemysł ciężki, pomiary wodoru.
Przepływomierz beziwazyjny G608 Ex dostarczany jest jako kompletny, walizkowy zestaw pomiarowy wraz z całym osprzętem niezbędnym do wykonywania pomiarów. Na kompletne urządzenie składa się: przetwornik oraz sondy ultradźwiękowe. Urządzenie może pracować w zakresie średnic DN7 do DN1600.

Więcej szczegółów o przepływomietrzu G608 znaleźć można na naszym blogu:
Czym mierzyć przepływ na gazociągu przesyłowym DN1200?







Parametry

Montażprzenośny
Odcinki proste10 x DN przed i 5 x DN za
Mediumgazy/powietrze
Pomiarbezinwazyjny
Stopień ochronyIP65
Typ wyjściaanalogowe
binarne
DokładnośćLepsza niż 1 - 3%
Lepsza niż 0,5% (przy kalibracji obiektowej)
Zasilaniebateryjne
Średnica nominalna7 ... 1600 mm
Temperatura medium-160...400 °C (opcja)
Wielkość mierzonaprzepływ objętościowy
przepływ
prędkość przepływu
przepływ masowy
KomunikacjaRS232
DopuszczeniaATEX
ProducentEmerson Flexim
