Przepływomierze ultradźwiękowe bezinwazyjne

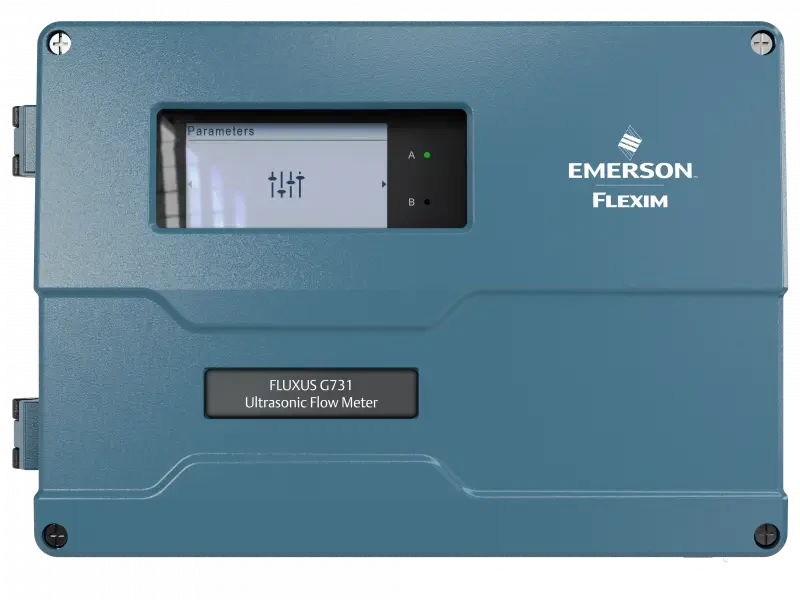

Stacjonarny przepływomierz do gazu Fluxus G731
Kod produktu: Stacjonarny-przeplywomierz-bezinwazyjny-do-gazu-Fluxus-G731
Beziwazyjny, stacjonarny przepływomierz ultradźwiekowy do gazu Fluxus G731, przeznaczony do pomiaru gazu i powietrza. Stosowany w branży chemicznej, petrochemicznej i gazowniczej. Przepływomierz dostosowany jest do mediów w temperaturze -40 ... 180°C i do rurociągów od DN15 do DN1600
Przepływomierz Fluxus G731 - udoskonalony następca serii G721
Bezinwazyjny, stacjonarny przepływomierz ultradźwiękowy Fluxus G731, przeznaczony jest do pomiaru gazu i powietrza. FLUXUS G731 został opracowany jako następca bardzo udanej serii przepływomierzy G721. Kompletnie nowa konstrukcja płyty głównej urządzenia oraz zastosowanie zaawansowanej technologii przetwarzania sygnału pomiarowego pozwalają na zastosowanie tego przepływomierza w wielu aplikacjach pomiarowych przepływu gazu. Łącząc nowinki techniczne oraz doświadczenie producenta w zakresie poprzednich modeli, FLUXUS G731 pozwala na osiągnięcie jeszcze lepszych możliwości pomiarowych. Przepływomierz FLUXUS G731 współpracuje ze wszystkimi dostępnymi sondami pomiarowymi, a dodatkowym atutem w specyfikacji przetwornika jest możliwość konfiguracji pod potrzeby i wymagania komunikacyjne konkretnej aplikacji (Modbus, Profibus PA, HART).
Przepływomierz dostosowany jest do mediów w temperaturze -40 ... 180°C i do rurociągów od DN15 do DN1600.
Główne cechy przepływomierza ultradźwiękowego Fluxus G731
- zaawansowane algorytmy pomiarowe
- duży zakres pomiarowy
- możliwość stosowania w strefie zagrożenia wybuchem
- szeroka gama wyjść analogowych i cyfrowych
- dostępne protokoły komunikacyjne: Modbus, Profibus, HART, FF
- menu w języku polskim
Zastosowanie przepływomierza Fluxus G731
Dokładne, wytrzymałe i niezawodne bezinwazyjne, ultradźwiękowe przepływomierze FLUXUS są w stanie wytrzymać najcięższe warunki pracy. Znajdują one bardzo szeroki zakres zastosowania głównie w branży chemicznej i petrochemicznej.
Przepływomierze FLUXUS G731 podobnie jak wszystkie produkty FLEXIM charakteryzuje solidność i jakość wykonania. Począwszy od materiałów użytych do produkcji podzespołów, na algorytmach pomiarowych kończąc, produkty FLEXIM są skrojone do pracy w różnych, często bardzo trudnych, przemysłowych warunkach.
Zalety stosowania przepływomierzy bezinwazyjnych:
- prosty montaż układu na zewnątrz rurociągu,
- brak konieczności spawania lub innych mechanicznych ingerencji w rurociąg,
- brak kosztów króćców i dodatkowej armatury,
- możliwość montażu w czasie normalnej pracy, bez zatrzymywania działania instalacji,
- brak kontaktu z medium,
- brak ryzyka wycieku i rozszczelnienia rurociągu,
- brak spadku ciśnienia w miejscu pomiaru,
- bez ograniczeń ciśnienia,
- łatwy pomiar nawet przy najwyższych ciśnieniach roboczych,
- odporność na uderzenia ciśnienia lub zawartość stałych składników w medium.
Zasada działania przepływomierzy ultradźwiękowych
Przepływomierze ultradźwiękowe FLUXUS dokonują bezinwazyjnie pomiaru przepływu w oparciu o zasadę Transit-Time. Więcej na temat zasady działania przepływomierzy ultradźwiękowych można zobaczyć na filmie:
Parametry
| Producent | Emerson Flexim |
| Stopień ochrony | IP66 IP67 IP68 (opcjonalnie) |
| Średnica nominalna | 7 ... 1600 mm |
| Temperatura medium | -40 ... 180°C dla specjalnych mediów |
| Dokładność | Lepsza niż 1 - 3% |
| Wielkość mierzona | przepływ objętościowy przepływ skompensowany przepływ przepływ (licznik/sumator) przepływ chwilowy prędkość przepływu przepływ masowy prędkość rozchodzenia się dźwięku |
| Dopuszczenia | ATEX FM IECEx |
| Zasilanie | 100 ... 240 V AC 24 V DC |
| Komunikacja | Ethernet HART Modbus RTU Profibus PA Fieldbus Modbus TCP/IP |
| Montaż | stacjonarny |
| Odcinki proste | 10 x DN przed i 5 x DN za |
| Pomiar | bezinwazyjny |
Pliki do pobrania
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
