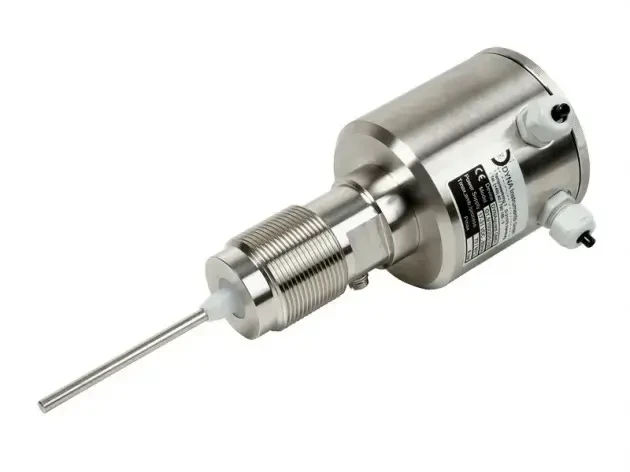

Sygnalizator obecności pyłu DYNAguard GM

Sygnalizator obecności pyłu DYNAguard GM

Kod produktu: DYNAguard GM

Elektrostatyczny sygnalizator przepływu materiałów sypkich przeznaczony do sygnalizacji pojawienia się cząsteczek materiału sypkiego za wkładami filtra. Sygnalizator wykorzystywany jest w aplikacjach takich jak transport pneumatyczny, wszelkiego typu podajniki oraz zsypy grawitacyjne. Dzięki temu, że pozwala wykrywać uszkodzenie filtrów i zabezpiecza instalacje przed awariami.

opis
parametry
pliki do pobrania
kontakt z ekspertem

Sygnalizatory DYNAguard przeznaczone są do sygnalizacji przepływu materiałów sypkich w aplikacjach takich jak: transport pneumatyczny, wszelkiego typu podajniki oraz zsypy grawitacyjne w szerokim zakresie przepływu masy od g/h do t/h.
Dzięki sygnalizatorom DYNA guard problemy związane z przepływem materiału, transportem i dostawą pyłu, proszku, peletu oraz innych granulatów mogą zostać natychmiast wykryte. Zapobiega to poważnym, z punktu widzenia produkcji, skutkom zatkania rurociągu lub utraty materiału powstałej na skutek nieszczelności.
Sygnalizatory przepływu materiałów sypkich DYNAguard w wersji GM wykrywają poruszające się ładunki elektrostatyczne powstałe na skutek tarcia np. o ścianki rurociągu lub inne obiekty. Ładunki te w sposób naturalny przylegają do powierzchni materiału sypkiego i przemieszczając się wraz z nim sygnalizują przepływ materiału. Ustrój pomiarowy mierzy poziom szumów wywołanych przemieszczaniem się naładowanych elektrycznie cząsteczek.

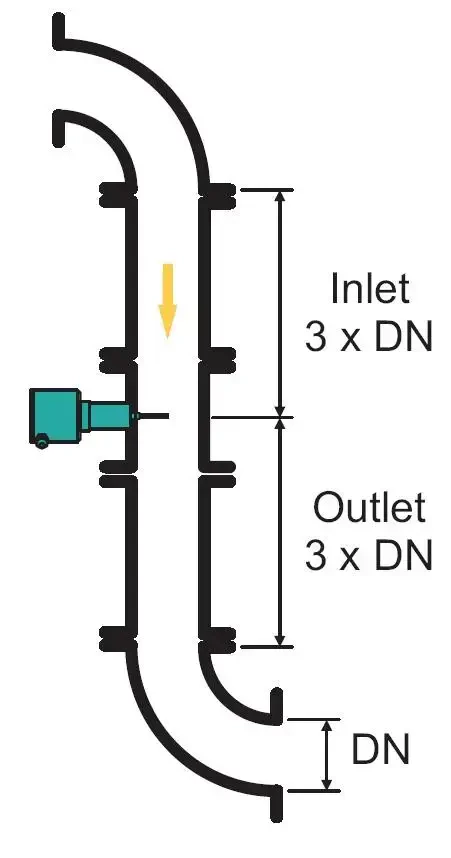

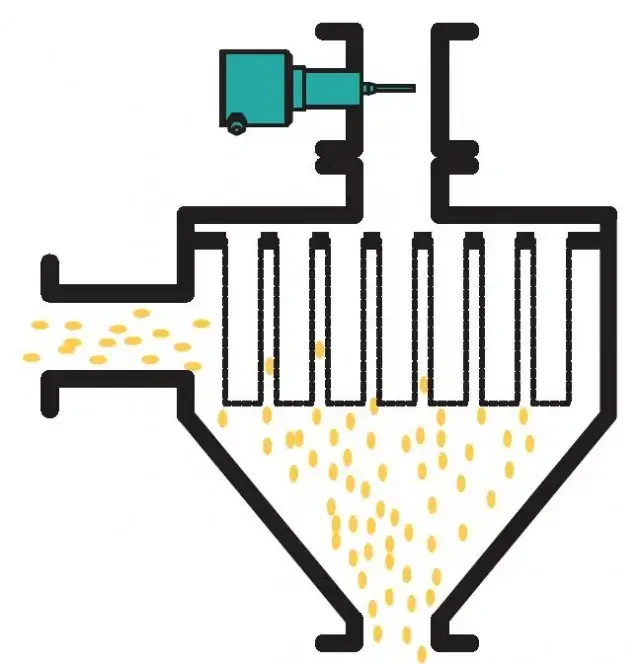

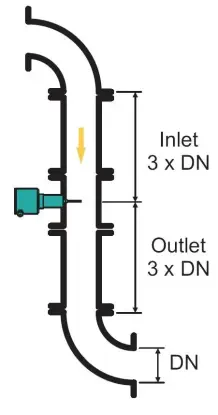

DYNA guard GM przeznaczony jest do pomiaru przepływu materiałów sypkich, do sygnalizacji pojawienia się cząsteczek materiału sypkiego za wkładami filtra. Czułość sygnalizatora jest bardzo wysoka - wynosi 0,1mg/m3. Tak dużą czułość udało się uzyskać dzięki zastosowaniu sensora w postaci pręta. Zalecana długość sygnalizatora to 1/3 do 2/3 szerokości duktu filtra, a najdłuższy dostępny sygnalizator wynosi 800mm.

Należy pamiętać, że sygnalizatora nie można wykorzystać w aplikacjach z transportem pneumatycznym, w podajnikach i zsypach (jego żywotność byłaby bardzo krótka ze względu na ścierny charakter medium) oraz dla mediów oblepiających.

Parametry

Zakres pomiarowy	800 mm
Ciśnienie	6 bar
Przyłącze procesowe	gwintowe G1 1/2 A
Temperatura medium	max. +90°C (opcjonalnie +200°C)
Elektronika	przekaźnikowa tranzystorowa analogowa
Dopuszczenia	CE Strefa 22
Rodzaj pomiaru	sygnalizacja / detekcja obecności
Producent	DYNA Instruments
