Przepływomierze ultradźwiękowe bezinwazyjne

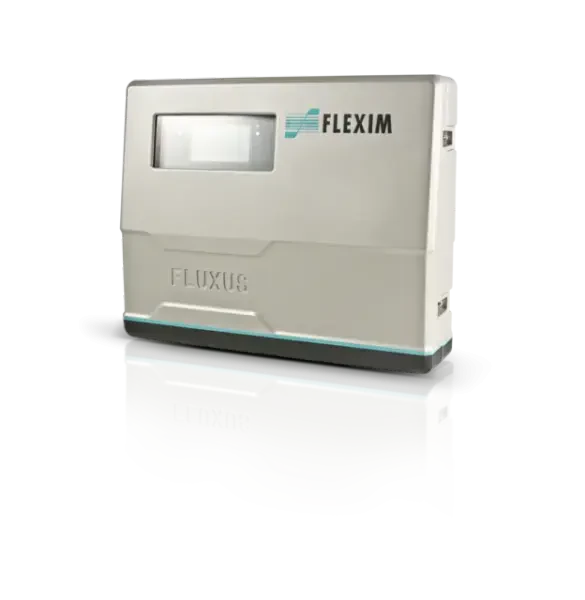

Stacjonarny przepływomierz do gazu Fluxus G721 (wycofany z produkcji !!!)
Beziwazyjny, stacjonarny przepływomierz ultradźwiekowy do gazu Fluxus G721, przeznaczony do pomiaru gazu i powietrza. Stosowany w branży chemicznej, petrochemicznej i gazowniczej. Przepływomierz dostosowany jest do mediów w temperaturze -40 ... 150 °C i do rurociągów od DN15 do DN1500
Przepływomierz do gazu bezinwazyjny G721 - udoskonalony następca serii ADM7407/F704
Bezinwazyjny, stacjonarny przepływomierz ultradźwiękowy do gazu Fluxus G721, przeznaczony jest do pomiaru gazu i powietrza. FLUXUS G721 został opracowany jako następca bardzo udanej serii przepływomierzy ADM7407/F704. Kompletnie nowa konstrukcja płyty głównej urządzenia oraz zastosowanie zaawansowanej technologii przetwarzania sygnału pomiarowego pozwalają na zastosowanie tego przepływomierza w wielu aplikacjach pomiarowych przepływu gazu. Łącząc nowinki techniczne oraz doświadczenie producenta w zakresie poprzednich modeli, FLUXUS G721 pozwala na osiągnięcie jeszcze lepszych możliwości pomiarowych. Przepływomierz FLUXUS G721 współpracuje ze wszystkimi dostępnymi sondami pomiarowymi, a dodatkowym atutem w specyfikacji przetwornika jest możliwość konfiguracji pod potrzeby i wymagania komunikacyjne konkretnej aplikacji (Modbus, Profibus PA, HART).
Przepływomierz dostosowany jest do mediów w temperaturze -40 ... 150°C i do rurociągów od DN15 do DN1500.
Główne cechy przepływomierza do gazu bezinwazyjnego Fluxus G721
- zaawansowane algorytmy pomiarowe
- duży zakres pomiarowy
- możliwość stosowania w strefie zagrożenia wybuchem
- szeroka gama wyjść analogowych
- dostępne protokoły komunikacyjne: Modbus, Profibus, HART
- menu w języku polskim
Zastosowanie przepływomierza do gazu bezinwazyjnego Fluxus G721
Dokładne, wytrzymałe i niezawodne bezinwazyjne, ultradźwiękowe przepływomierze FLUXUS są w stanie wytrzymać najcięższewarunki pracy. Znajdują one bardzo szeroki zakres zastosowania głównie w branży chemicznej i petrochemicznej.
Przepływomierze do gazu FLUXUS G721 podobnie jak wszystkie produkty Emerson FLEXIM charakteryzuje solidność i jakość wykonania. Począwszy od materiałów użytych do produkcji podzespołów, na algorytmach pomiarowych kończąc, produkty FLEXIM są skrojone do pracy w różnych, często bardzo trudnych, przemysłowych warunkach.
Zalety stosowania przepływomierza bezinwazyjnego do gazu
- prosty montaż układu na zewnątrz rurociągu,
- brak konieczności spawania lub innych mechanicznych ingerencji w rurociąg,
- brak kosztów króćców i dodatkowej armatury,
- możliwość montażu w czasie normalnej pracy, bez zatrzymywania działania instalacji,
- brak kontaktu z medium,
- brak ryzyka wycieku i rozszczelnienia rurociągu,
- brak spadku ciśnienia w miejscu pomiaru,
- bez ograniczeń ciśnienia,
- łatwy pomiar nawet przy najwyższych ciśnieniach roboczych,
- odporność na uderzenia ciśnienia lub zawartość stałych składników w medium.
Zasada działania przepływomierzy ultradźwiękowych
Przepływomierze beziwazyjne do gazu FLUXUS dokonują bezkontaktowego pomiaru przepływu w oparciu o zasadę Transit-Time. Więcej na temat zasady działania przepływomierzy ultradźwiękowych można zobaczyć na filmie:
Parametry
| Średnica nominalna | 15 ... 1500 mm |
| Temperatura medium | -40 ... 150°C |
| Dokładność | Lepsza niż 3% |
| Typ wyjścia | impulsowe częstotliwościowe prądowe |
| Dopuszczenia | ATEX FM IECEx |
| Wielkość mierzona | przepływ objętościowy przepływ skompensowany przepływ chwilowy |
| Komunikacja | Ethernet HART Modbus RTU Profibus PA |
| Zasilanie | 230 V AC 18 ... 32 V DC |
| Montaż | stacjonarny |
| Odcinki proste | 20 x DN przed 10 x DN za |
| Pomiar | bezinwazyjny |
| Producent | Emerson Flexim |
| Stopień ochrony | IP66 IP65 (przetwornik) IP68 (opcjonalnie) |
