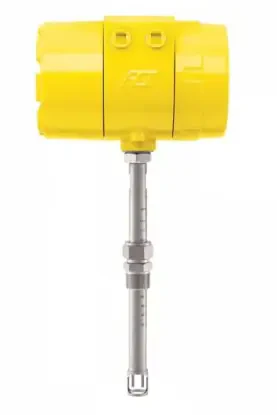

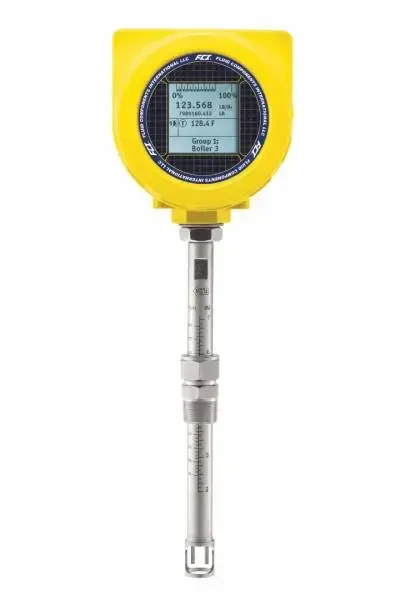

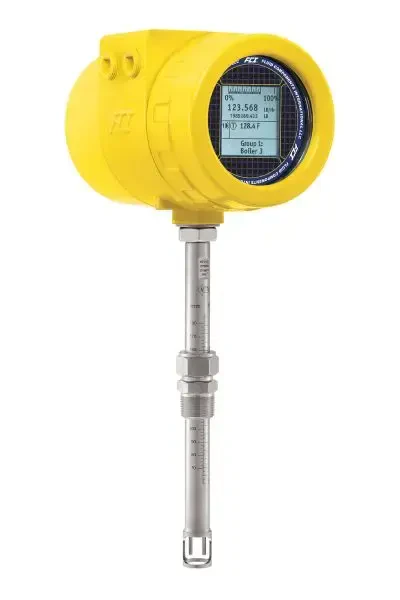

Termiczny przepływomierz masowy do gazów ST80

Kod produktu: ST80

Przepływomierz ST80 to termiczny przepływomierz masowy przeznaczony do pomiaru przepływu gazów czystych, zanieczyszczonych oraz mokrych. Przepływomierze wyposażono w opatentowane czujniki bez ruchomych części, które wykonują bezpośredni pomiar przepływu masowego przez jedno przyłącze dostępowe do procesu. Przepływomierze masowe są przeznaczone do aplikacji, które wymagają szybkiego czasu reakcji na zmiany przepływu.

Formularz doboru

Przepływomierz do gazów ST80 łączy czujniki przepływu masowego wykorzystujące rozpraszanie ciepła, precyzyjny układ elektroniczny i wymagające wzorcowania dla gazów, z trwałą i przemysłową obudową. Ten zaawansowany przepływomierz do gazów ST80 stanowi doskonałe rozwiązanie do pomiaru przepływu powietrza/gazu, które na bieżąco spełnia wymagania techniczne najtrudniejszych zastosowań technologicznych i przemysłowych, prawie bez planowej konserwacji.

Termiczny czujnik przepływu działa na zasadzie pomiaru zmian rezystancji elementu schładzanego przez przepływające medium z wartością rezystancji czujnika podgrzewanego RTD. Pomiar przepływu określa się jako funkcję różnicy temperatur pomiędzy nagrzewanymi czujnikami RTD a schładzanymi czujnikami RTD. Układ elektroniczny wykonuje jednocześnie linearyzację sygnału wyjściowego.

  • pomiar przepływu gazów do temperatury 455ºC
  • pomiar przepływu gazów wilgotnych
  • pomiar przepływu gazów zanieczyszczonych
  • skrócone wymagane odcinki proste przy zastosowaniu Prostownica strumienia typu VIP



Technologia AST zdecydowanie poprawiająca szybkość reakcji przepływomierza do gazów ST80 przy jednoczesnym zachowaniu odporności na wilgotność i zanieczyszczenia gazów. Ta opcjonalna technologia dedykowana jest do wszystkich aplikacji, które wymagają szybkiego czasu reakcji na zmiany przepływu w szerokim zakresie przepływomierza.



 Zachęcamy do lektury artykułów:

Technologia AST w przepływomierzach termicznych firmy FCI

Masowe termiczne przepływomierze do gazów ST80









Parametry

Zakresowość100:1
Ciśnienie69 bar
Zasilanie230 V AC
24 V DC
Dokładność±1% odczytu +0,5% pełnego zakresu
DopuszczeniaATEX
CE
SIL
KomunikacjaHART
Modbus RTU
Profibus DP
Profibus PA
Fieldbus
Mediumgazy/powietrze
ProducentFCI
Stopień ochronyIP66/IP67
Średnica nominalna51 ... 1524 mm
Temperatura medium-45 ... 177 °C
-45 ... 260 °C
-45 ... 454 °C
Typ wyjścia2 x 4 ... 20 mA
