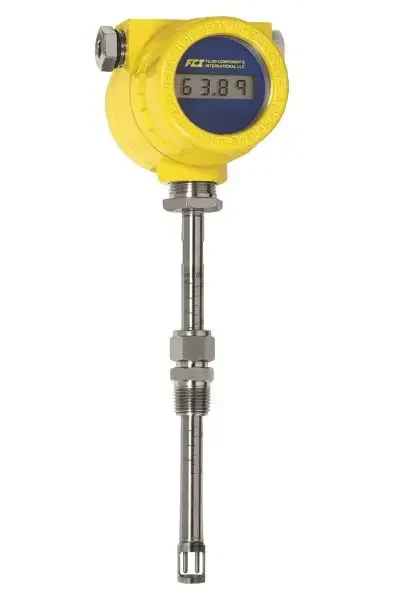

Przepływomierz do sprężonego powietrza ST50

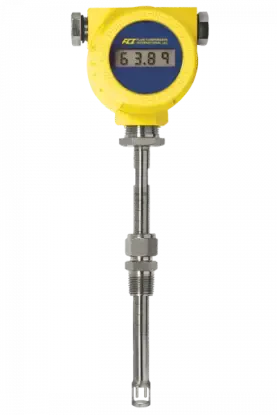

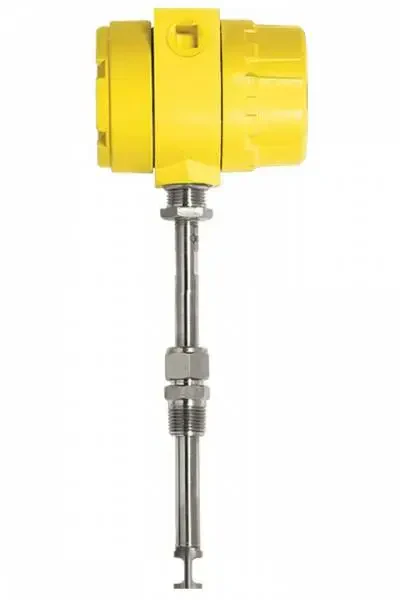

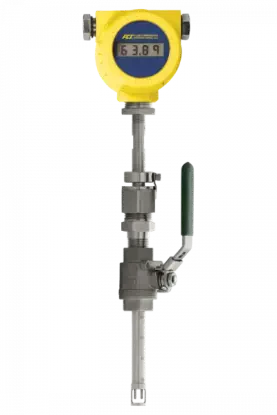

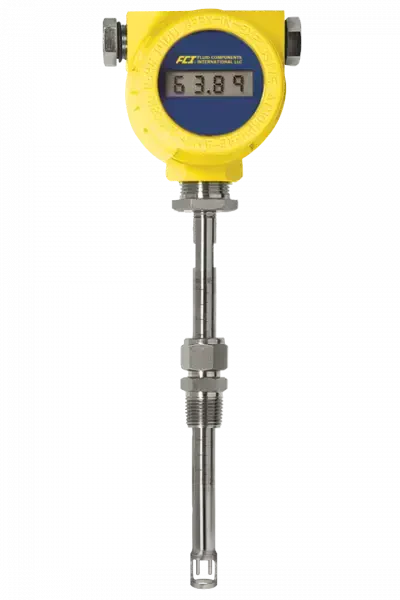

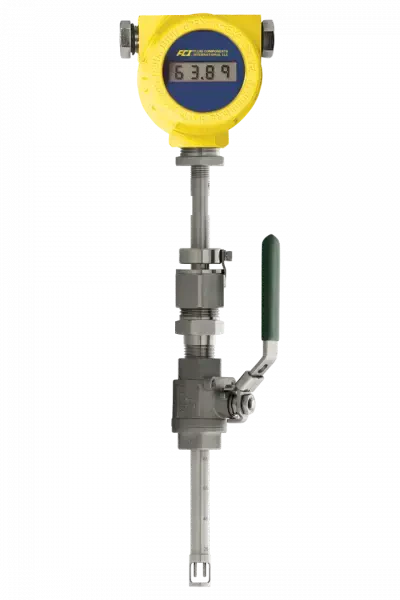

Przepływomierz masowy termiczny ST50 do powietrza

Przepływomierz masowy termiczny ST50 do powietrza - Produkt Roku 2005

Termiczny przepływomierz masowy do powietrza ST50

Przepływomierz masowy termiczny ST50 renomowanej marki FCI, przeznaczony jest do pomiaru przepływu sprężonego powietrza i azotu. Przepływomierz stanowi idealne rozwiązanie w zakresie monitoringu przepływu sprężonego powietrza.

Formularz doboru

opis
parametry
pliki do pobrania
linki
produkty powiązane
kontakt z ekspertem

Przepływomierz powietrza ST50 dokonuje pomiaru przepływu z pełną kompensacją od zmian ciśnienia i temperatury z przeliczeniem na objętość w warunkach normalnych (101,325 kPa abs, 0°C ) lub przepływ masowy. Brak części ruchomych i odpowiednia konstrukcja zapewnia łatwy montaż i bezawaryjną eksploatację.

Przepływomierze do sprężonego powietrza - zasada działania

Termiczny czujnik przepływu działa na zasadzie pomiaru zmian rezystancji elementu schładzanego przez przepływające medium z wartością rezystancji czujnika podgrzewanego RTD. Pomiar przepływu określa się jako funkcję różnicy temperatur pomiędzy nagrzewanymi czujnikami RTD a schładzanymi czujnikami RTD. Układ elektroniczny wykonuje jednocześnie linearyzację sygnału wyjściowego.

Główne zalety przepływomierza powietrza ST50

bezpośredni pomiar masowy sprężonego powietrza i azotu
brak elementów ruchomych
prosty i ekonomiczny montaż

Zastosowanie przepływomierza sprężonego powietrza ST50

pomiar przepływu powietrza
pomiar przepłuw azotu

ST50 to seria przepływomierzy działająca w setkach polskich zakładów głównie jako elementy systemów kontroli przepływu sprężonego powietrza.

Zobacz ile kosztuje sprężone powietrze i dlaczego warto stosować przepływomierz. Zapraszamy na blog AkademiaAutomatyki.pl:

Ile kosztuje sprężone powietrze

Parametry

Ciśnienie	do 34 bar
Temperatura medium	-18 ... 121 °C
Typ wyjścia	analogowe impulsowe
Średnica nominalna	51 ... 610 mm
Zakresowość	100:1
Zasilanie	18 ... 36 V DC 85 ... 265 V AC
Wielkość mierzona	przepływ skompensowany przepływ masowy
Dokładność	±2 % wskazań +0,5% zakresu dla temperatury medium -18 ... 121 °C opcja 1% wskazań + 0,5% zakresu
Dopuszczenia	CE
Producent	FCI

Pliki do pobrania

Zawartość dostępna dla zalogowanych

Logowanie / rejestracja

Linki

Zawartość dostępna dla zalogowanych

Logowanie / rejestracja

Produkty powiązane

Prostownica strumienia typu VIP

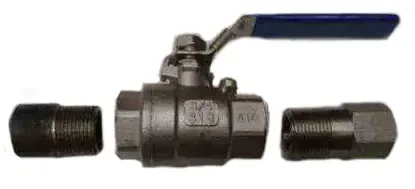

Zestaw montażowy do przepływomierza ST50 i ST51
