Przepływomierze do paliw

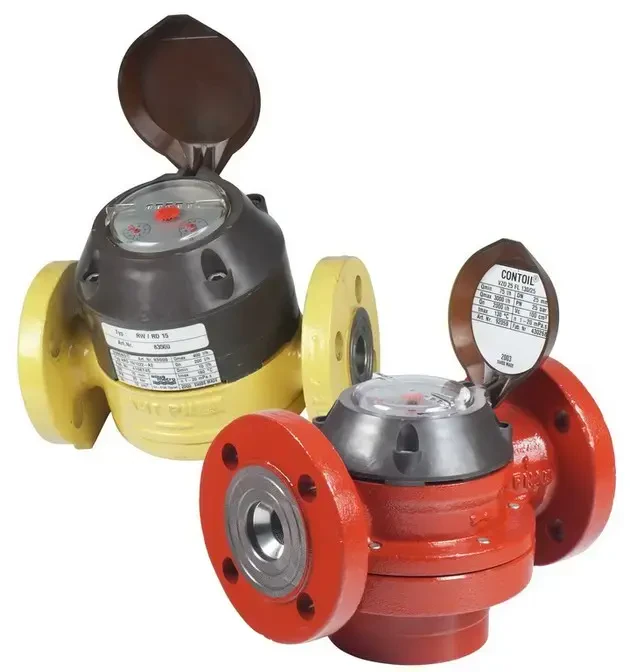

Przepływomierze do cieczy lepkich Domino ARD
Kod produktu: Przepływomierze objętościowe Domino ARD
Przepływomierze serii Domino ARD, marki Aquametro, dedykowane pomiarom paliw oraz cieczy chemicznych i lepkich (do 10 000cP). Dostępne wersje z impulsatorem kontaktronowym (RV) lub indukcyjnym (IN, INA). Przepływomierze mają możliwość pracy w strefie Ex.
Przepływomierze do paliw i lepkich cieczy - działanie
Przepływomierze ARD przeznaczone są do pomiaru przepływu paliw i cieczy lepkich, chemicznie agresywnych, ale nie zawierających części stałych.
Przepływomierze do paliw działają na zasadzie pompki z wirującym tłokiem przepompowując określone porcje mierzonego medium i zliczają ich ilość. W ten sposób mierzą rzeczywistą objętość płynu przepływającego w rurociągu w danym czasie. Dokładność pomiaru przepływomierzy ARD wynosi +/- 0,5% wartości chwilowej, a powtarzalność +/- 0,1%.
Przepływomierze do paliw i lepkich cieczy - właściwości
Przepływomierze objętościowe do paliw typu ARD są wyposażone w niekasowalny licznik mechaniczny, opcjonalnie mogą być wyposażone w impulsator kontaktronowy (RV) lub indukcyjny (IN, INA). Impulsator pozwala na przesłanie wskazań na odległość np. do wskaźnika/licznika (z wejściem impulsowym) umożliwiającego odczyt przepływu chwilowego oraz przepływu sumarycznego (kasowalnego).
Przepływomierz do paliw ARD bez impulsatora (wyposażony tylko w sam licznik) jest w pełni urządzeniem mechanicznym i może pracować w strefie Ex. Jeżeli chcemy zastosować przepływomierz ARD z impulsatorem to dla strefy Ex, można używać tylko impulsatory indukcyjne IN lub INA, które posiadają certyfikat EEx ia IIC T6.
W naszej ofercie posiadamy także szeroki asortyment części zamiennych do wszystkich urządzeń marki Aquametro.
Parametry
| Medium | ciecze inne niż woda ciecze chemiczne |
| Ciśnienie | 10 bar 16 bar 25 bar 40 bar |
| Temperatura medium | do 40 °C do 50 °C do 90 °C do 130 °C do 190 °C |
| Dokładność | ±0,5 % |
| Średnica nominalna | DN15 DN20 DN25 DN40 DN50 |
| Powtarzalność | 0,1 % |
| Przyłącze procesowe | kołnierzowe gwintowe |
| Wielkość mierzona | przepływ objętościowy przepływ |
| Dopuszczenia | ATEX CE |
| Producent | Aquametro |
