Przepływomierze masowe termiczne
Termiczny przepływomierz masowy do gazów FS10i
Kod produktu: FS10i
FS10i to kompaktowe, ekonomiczne przepływomierze do gazu ziemnego i powietrza. Wykorzystując sprawdzoną technologię dyspersji termicznej, przepływomierz FS10i zapewnia bardzo dokładny i powtarzalny linearyzowany sygnał 4-20 mA wyjście natężenia przepływu. Dodatkowo, przepływomierz gazu ziemnego FS10i zawiera programowalny przez użytkownika wyjście przekaźnik.

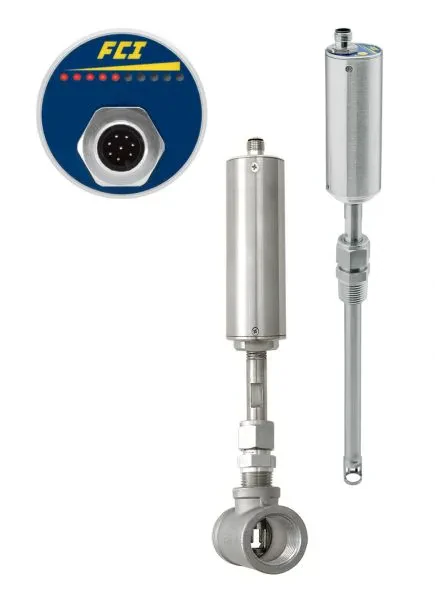

Przepływomierz gazu ziemnego i powietrza FS10i
Przepływomierze gazu ziemnego i powietrza FS10i łączą czujniki przepływu masowego wykorzystujące rozpraszanie ciepła, precyzyjny układ elektroniczny i wymagające wzorcowania dla gazów, z trwałą i przemysłową obudową. Te kompaktowe przepływomierze stanowią doskonałe rozwiązanie do pomiaru przepływu gazu ziemnego lub powietrza, które na bieżąco spełnia wymagania techniczne najtrudniejszych zastosowań technologicznych i przemysłowych, prawie bez planowej konserwacji.
Masowy termiczny przepływomierz gazu ziemnego i powietrza - zasada działania
Termiczny czujnik przepływu działa na zasadzie pomiaru zmian rezystancji elementu schładzanego przez przepływające medium z wartością rezystancji czujnika podgrzewanego RTD. Pomiar przepływu określa się jako funkcję różnicy temperatur pomiędzy nagrzewanymi czujnikami RTD a schładzanymi czujnikami RTD. Układ elektroniczny wykonuje jednocześnie linearyzację sygnału wyjściowego.
Główne zalety przepływomierza gazu ziemnego i powietrza FS10i
- bezpośredni pomiar przepływu masowego
- niezwykle niezawodna konstrukcja bez ruchomych części
- programowalne przez użytkownika wyjście 4-20 mA i punkt zadziałania przekaźnika
- łatwe połączenie M12 lub dławika kablowego z elektroniką
- ocena zgodności z SIL 2
Zastosowanie przepływomierzy gazu ziemnego i powietrza FS10i
- pomiar przepływu gazu ziemnego
- pomiar przepływu sprężonego powietrza (podstawowym modelem do pomiar przepływu powietrza jest Termiczny przepływomierz masowy do powietrza ST50)
- wentylacja kabiny lakierniczej
- wykrywanie wycieków sprężonego powietrza
- pomiar przepływu powietrza maszynowego
- pomiar przepływu powietrza w pomieszczeniu czystym
- pomiar przepływu powietrza wlotowego palnika, pieca i kotła
Zachęcamy do lektury artykułów:
Masowe, termiczne przepływomierze i sygnalizatory
Parametry
| Dopuszczenia | ATEX CE SIL2 |
| Temperatura medium | -40 ... 121 °C |
| Typ wyjścia | 1 x 4 ... 20 mA 1 x przekaźnikowe |
| Zasilanie | 24 V DC |
| Producent | FCI |
