Przepływomierze materiałów sypkich

Sygnalizator przepływu materiałów sypkich DYNAguard M

Kod produktu: DYNAguard M

Mikrofalowy sygnalizator przepływu materiałów sypkich do monitorowania przepływu o prędkościach miniumum 0,1m/s w aplikacjach takich jak transport pneumatyczny, wszelkiego typu podajniki oraz zsypy grawitacyjne. Zapewnia bezkontaktowe monitorowanie.

opis
parametry
pliki do pobrania
kontakt z ekspertem

Sygnalizatory DYNA guard przeznaczone są do sygnalizacji przepływu materiałów sypkich w aplikacjach takich jak transport pneumatyczny, wszelkiego typu podajniki oraz zsypy grawitacyjne w szerokim zakresie przepływu masy od g/h do t/h. Sygnalizator DYNA guard M służy do bezkontaktowego monitorowania przepływu materiałów sypkich o prędkościach minimum 0,1m/s.

Zasada działania sygnalizatora oparta jest na zupełnie innym zjawisku fizycznym niż w przypadku wersji K, P, GM oraz V. Sygnalizator przepływu materiałów sypkich DYNA guard M wykorzystuje w swoim działaniu technikę radarową i opiera się na zjawisku fizycznym znanym jako EFEKT DOPPLERA. Urządzenie wysyła radarową falę elektromagnetyczną o częstotliwości 24GHz, która odbija się od poruszających cząsteczek i wraca do urządzenia. Przebieg fali odbieranej posiada inną amplitudę i częstotliwość względem fali nadawanej. W zasięgu pracy sygnalizatora przepływu materiaaow sypkich nie mogą znajdować się żadne elementy mechaniczne lub konstrukcyjne takie jak np. klapy lub zasuwy, ponieważ mogą zostać „rozpoznane” jako mierzony materiał.

Więcej o sygnalizatorach przepływu materiałów sypkich w naszym kwartalniku "Pod kontrolą":

https://www.podkontrola.pl/przeplyw-popiolu-cementu-granulatow-teraz-mozemy-go-zmierzyc/

Parametry

Medium	materiały sypkie
Przyłącze procesowe	gwintowe G1 1/2 A
Zakres pomiarowy	1m
Temperatura medium	max. +90°C
Ciśnienie	2 bar (opcjonalnie 25 bar)
Elektronika	przekaźnikowa
Dopuszczenia	CE
Producent	DYNA Instruments

Pliki do pobrania

Zawartość dostępna dla zalogowanych

Logowanie / rejestracja

Kontakt z Ekspertem

Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.

Dane kontaktowe do Ekspertów dostępne dla zalogowanych

Logowanie / rejestracja

Inne produkty, które mogą Cię zainteresować

Mikroprocesorowy sterownik dozowania MINIBATCHER

Wejście częstotliwościowe/impulsowe, wejście dla czujnika magnetycznego. 6-cyfrowy wyświetlacz

Termiczne sygnalizatory przepływu serii FLT93

Seria termicznych czujników przepływu do cieczy i gazów. Sygnalizatory przeznaczone są zarówno do standardowych i wymagających aplikacji oraz do małych przepływów: opomiarownie ropy naftowej lub gazu, oczyszczanie ścieków, procesy chemiczne, instalacje energetyczne, przemysł spożywczy, rafinerie, górnictwo, metalurgia, przemysł wytwórczy i wiele innych. Czujniki przepływu przeznaczone są do sygnalizacji przepływu oraz sygnalizacji temperatury.

Nowość

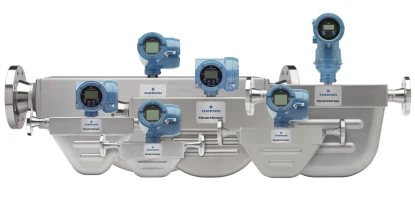

Przepływomierze Corliosa Emerson seria F

Przepływomierz masowy Coriolisa Micro Motion serii F

Uniwersalne przepływomierze masowe do cieczy i gazów. Sprawdzają się także w pomiarze przepływu i gęstości agresywnych i zanieczyszczonych mediów. Seria F to także przepływomierze do aplikacji rozliczeniowych (certyfikacja MID).

Zakres pomiarowy temperatury -100 ... 350°C

Dokładność/powtarzalność pomiaru cieczy ±0,1% / 0,05%

Dokładność/powtarzalność pomiaru gazu ±0,35% / 0,25%

Dokładność/powtarzalność pomiaru gęstości ±0,0005 g/cm³ / 0,0002 g/cm³

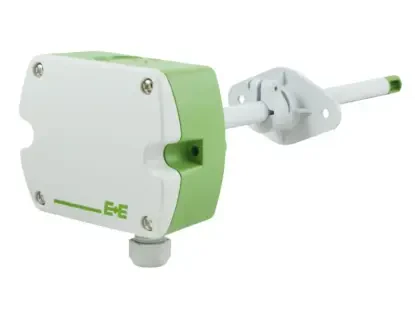

Przetwornik prędkości powietrza EE650

Przetwornik prędkości powietrza w zakresie 0...20 m/s dla układów klimatyzacji i wentylacji.

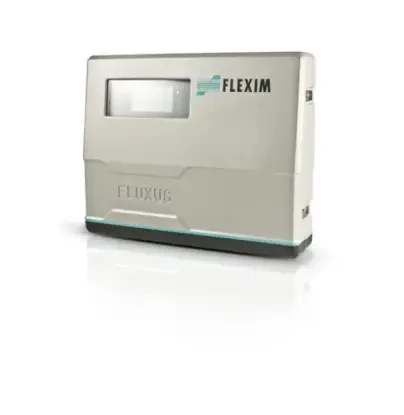

Przepływomierz bezinwazyjny do cieczy F721

Stacjonarny przepływomierz bezinwazyjny do cieczy Fluxus F721 (wycofany z produkcji !!!)

Ultradźwiękowy przepływomierz bezinwazyjny do cieczy (również agresywnych i nieprzewodzących), przeznaczony do wielu aplikacji pomiarowych, w niemalże każdej branży przemysłu. Pomiar cieczy o temperaturze do 650°C, bez ingerencji w rurociąg, dla średnic od 6 do 6500 mm.

Przepływomierz do powetrza maszynowego FS10i

Termiczny przepływomierz masowy do gazów FS10i

Kompaktowy przepływomierz masowy termiczny do powietrza i gazu ziemnego. Do takich aplikacji jak: wentylacja kabiny lakierniczej, wykrywanie wycieków sprężonego powietrza, pomiar przepływu powietrza maszynowego, pomiar przepływu powietrza w pomieszczeniu czystym, pomiar przepływu powietrza wlotowego palnika, pieca i kotła.

Dopuszczenia ATEX
CE
SIL2

Temperatura medium -40 ... 121 °C

Typ wyjścia 1 x 4 ... 20 mA
1 x przekaźnikowe

Przepływomierz masowy termiczny do gazów ST100A

Przepływomierz termiczny masowy do gazów ST100A to najbardziej zaawansowany przepływomierz do gazów czystych i zanieczyszczonych marki FCI. 3 punktowe sprawdzenie kalibracji, szeroki wybór protokołów komunikacji, innowacyjna technologia AST.

Komunikacja HART
Modbus RTU
Profibus DP
Profibus PA
Fieldbus

Ciśnienie do 69 bar

Temperatura medium -45 ... 177 °C
-45 ... 260 °C
-45 ... 454 °C

Zakresowość 100:1
1000:1

Przepływomierz elektromagnetyczny Rosemount 8750W

Przepływomierze elektromagnetyczne przeznaczone do pomiarów cieczy w rurociągach od DN15 do DN1200. Przepływomierze do wody i ścieków przemysłowych.

Dokładność standardowa 0,5%
opcjonalna 0,25%

Średnica rurociągu 0,5" – 48" (15 mm – 1200 mm)

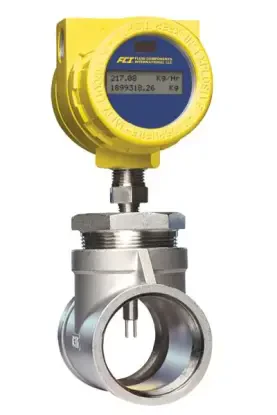

Termiczny przepływomierz masowy do gazów ST75A
