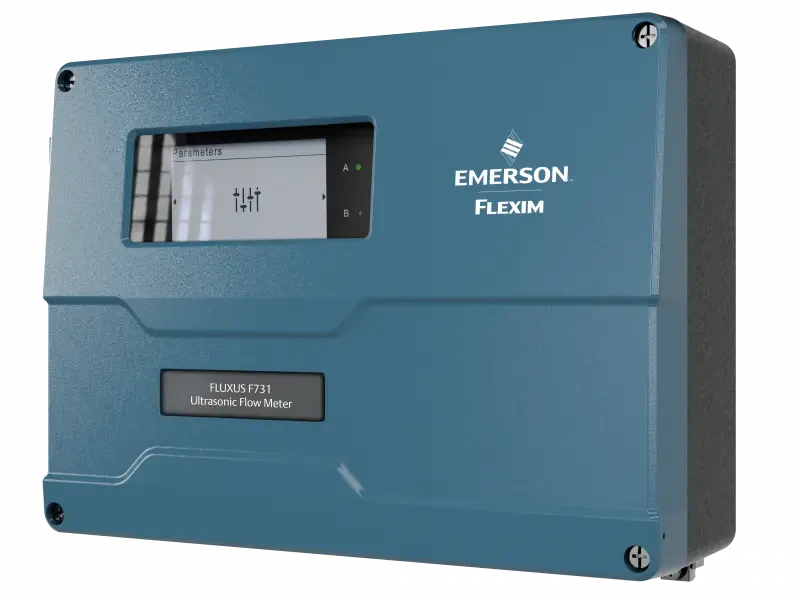

Stacjonarny przepływomierz bezinwazyjny do cieczy Fluxus F731

Kod produktu: Fluxus F731

Stacjonarny przepływomierz ultradźwiękowy przeznaczony jest do bezkontaktowego pomiaru przepływu cieczy. Zapewnia innowacyjne rozwiązania dotyczące algorytmu pomiarowego oraz filtracji sygnału. Bezkontaktowe przepływomierze ultradźwiękowe FLUXUS F731 idealnie sprawdzają się w wielu aplikacjach pomiarowych, w niemalże każdej branży przemysłu.

Fluxus F731 - bezkontaktowy pomiar przepływu cieczy

Stacjonarny przepływomierz ultradźwiękowy FLUXUS F731 to następca znanego przepływomierza serii F721. Ten bezkontaktowy przepływomierz przeznaczony jest do bezinwazyjnego pomiaru przepływu cieczy agresywnych i nieprzewodzących. Konstrukcja płyty głównej przepływomierza oraz zastosowanie zaawansowanej technologii przetwarzania sygnału pomiarowego, pozwalają na zastosowanie tego przepływomierza w wielu aplikacjach pomiarowych przepływu cieczy. Łącząc nowinki techniczne oraz doświadczenie producenta w zakresie poprzednich modeli, FLUXUS F731 pozwala na osiągnięcie jeszcze lepszych możliwości pomiarowych.

Przepływomierz bezkontaktowy do cieczy FLUXUS F731 można swobodnie dopasować do posiadanego systemu komunikacji - dostępne są różne warianty konfiguracji przetwornika łącznie z możliwością wykorzystania Modbus, Profibus, Foundation Fieldbus, HART oraz BACnet.

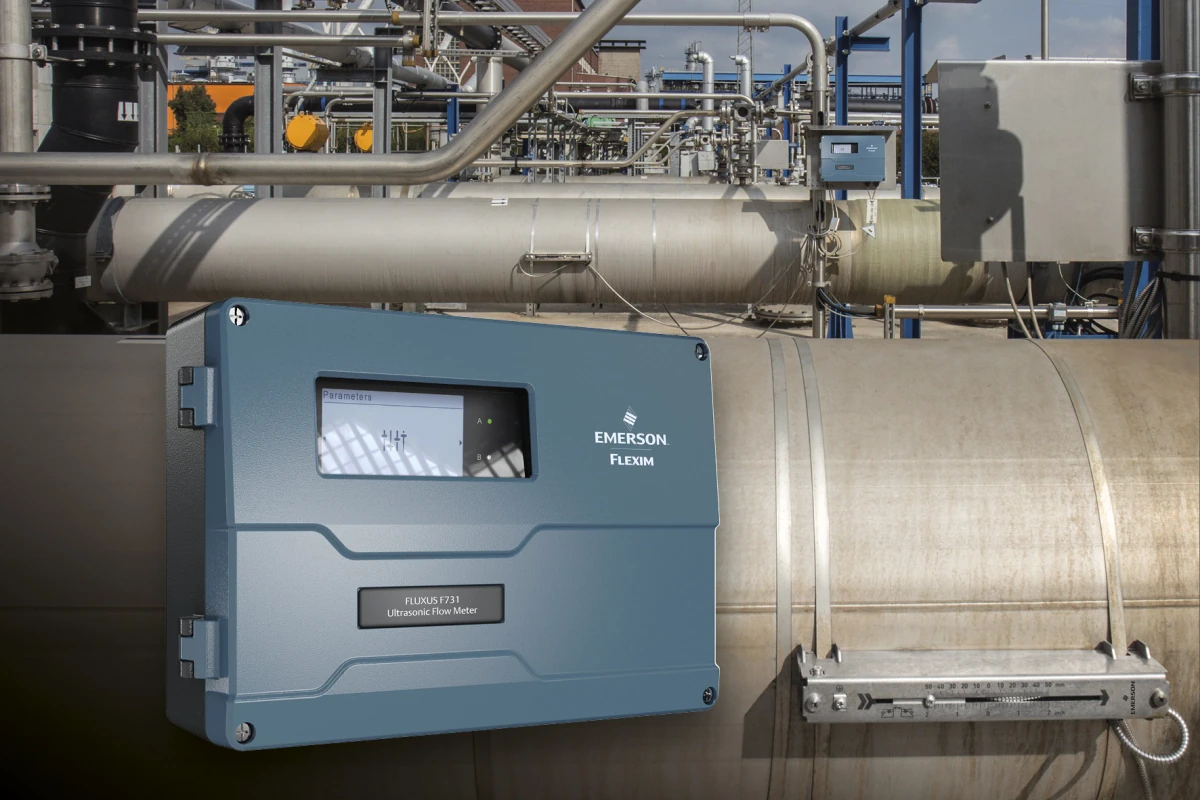

bezkontaktowy przepływomierz FLUXUS-FG731

Jak działają bezkontaktowe przepływomierze ultradźwiękowe?

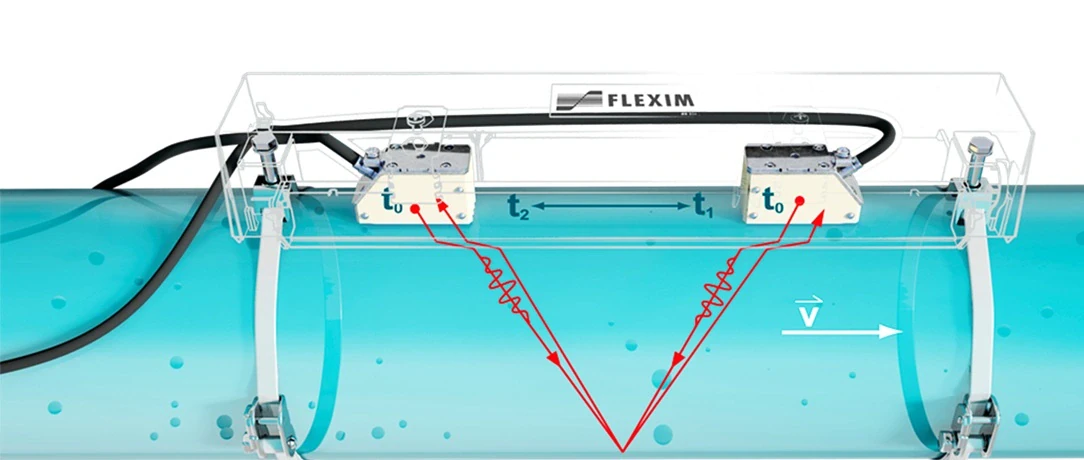

Przepływomierze ultradźwiękowe FLUXUS dokonują bezkontaktowego pomiaru przepływu w oparciu o zasadę Transit-Time - pomiaru różnicy czasu przejścia sygnałów ultradźwiękowych nadawanych i odbieranych przez czujniki przepływomierza. Sygnał pomiarowy przechodzi przez mierzone medium w dwie strony - z prądem oraz pod prąd - płynącego medium. Płynąca ciecz sprawia, że sygnał biegnący pod prąd tej cieczy jest opóźniony w czasie względem sygnału biegnącego z prądem tej cieczy. Różnica czasów przejść obu sygnałów jest proporcjonalna do prędkości z jaką płynie mierzone medium.

Więcej na temat zasady działania przepływomierzy ultradźwiękowych można przeczytać w artykule:

Bezinwazyjne pomiary przepływu, czyli rozprawa z mitami

pomiar przepływu w oparciu o zasadę Transit-Time

Bezkontaktowy przepływomierz cieczy-zastosowanie

Przepływomierze bezkontaktowe Fluxus F731 idealnie sprawdzają się w wielu aplikacjach pomiarowych w szerokim obszarze zastosowań. Fluxus F731 przeznaczony jest do bezkontaktowego pomiaru przepływu w zakresie średnic DN6 ... DN6500. Dzięki możliwości wykorzystania nakładki wysokotemperaturowej WaveInjector, przepływomierz bezinwazyjny Fluxus F731 jest w stanie pracować w zakresie od -200 do +600°C.

Bezkontaktowy przepływomierz cieczy

Przepływomierz do bezkontaktowego pomiaru przepływu cieczy Fluxus F731 - główne cechy:

  • zaawansowane algorytmy pomiarowe
  • duży zakres pomiarowy
  • możliwość stosowania w strefie zagrożenia wybuchem
  • szeroka gama wyjść analogowych oraz cyfrowych optoprzekaźnikowych
  • dostępne protokoły komunikacyjne: Modbus, Profibus, HART, FF
  • menu w języku polskim
Przepływomierz do bezkontaktowego pomiaru przepływu cieczy Fluxus F731

Zalety bezkontaktowych pomiarów przepływu cieczy

  • prosty montaż układu na zewnątrz rurociągu
  • brak konieczności spawania lub innych mechanicznych ingerencji w rurociąg
  • brak kosztów króćców i dodatkowej armatury
  • możliwość montażu w czasie normalnej pracy, bez zatrzymywania działania instalacji
  • brak kontaktu z medium
  • brak ryzyka wycieku i rozszczelnienia rurociągu
  • brak spadku ciśnienia w miejscu pomiaru
  • bez ograniczeń ciśnienia
  • łatwy pomiar nawet przy najwyższych ciśnieniach roboczych
  • odporność na uderzenia ciśnienia lub zawartość stałych składników w medium
  • brak zużycia w trakcie eksploatacji, nawet przy mediach silnie ścierających i agresywnych chemicznie



Do bezkontaktowego pomiaru przepływu gazów polecamy siostrzany model przepływomierza - Fluxus G731.

Do bezinwazyjnego pomiaru przepływu pary wodnej optymalnym rozwiązaniem jest przepływomierz  Fluxus G731ST-LT

Bezkontaktowe przepływomierze do cieczy F731







Parametry

Wielkość mierzonaprzepływ objętościowy
przepływ
przepływ (licznik/sumator)
przepływ chwilowy
prędkość przepływu
przepływ masowy
prędkość rozchodzenia się dźwięku
KomunikacjaEthernet
HART
Profibus PA
USB
Fieldbus
Modbus
TCP/IP
Zasilanie100 ... 240 V AC
24 V DC
Montażstacjonarny
Odcinki proste10 x DN przed i 5 x DN za
Pomiarbezinwazyjny
Stopień ochronyIP65
IP66
IP68 (opcjonalnie)
Średnica nominalna6 ... 6500 mm
Temperatura mediumdo 650 °C
Dokładność±1 % wartości odczytanej
Typ wyjściaimpulsowe
cyfrowe
0/4 ... 20 mA
4 ... 20 mA + HART
częstotliwościowe
DopuszczeniaATEX
DNV
FM
IECEx
ProducentEmerson Flexim

Pliki do pobrania

Produkty powiązane

WaveInjector® - nakładka wysokotemperaturowa

WaveInjector® - nakładka wysokotemperaturowa

Waveinjector® - układ wysokotemperaturowy
