Przepływomierze ultradźwiękowe bezinwazyjne

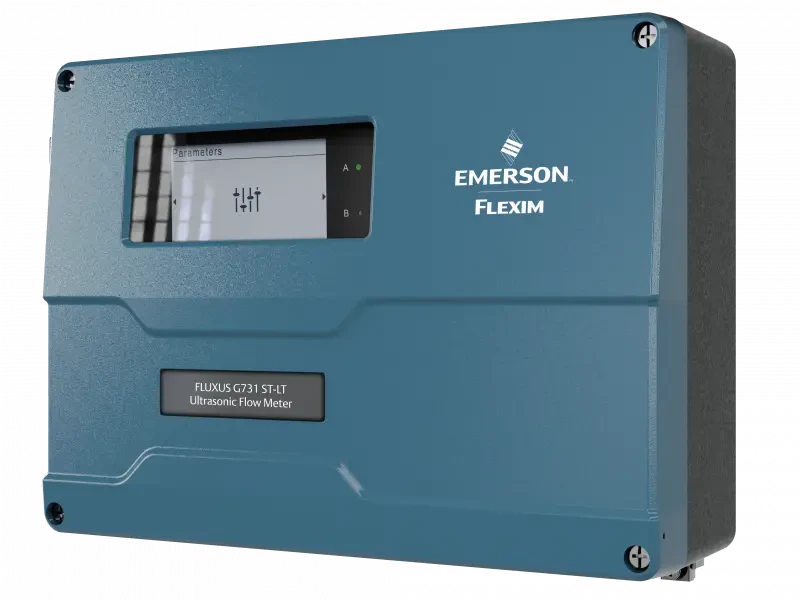

Przepływomierz ultradźwiękowy do pary Fluxus G731ST-LT

Stacjonarny przepływomierz do pary wodnej Fluxus G731ST-LT

Kod produktu: Fluxus G731ST-LT

Przepływomierz ultradźwiękowy do pary wodnej. Przepływomierz dostosowany jest do mediów w temperaturze 100 ... 180°C i do rurociągów od DN15 do DN1000.

brak kontaktu z medium,
brak ryzyka wycieku i rozszczelnienia rurociągu,
brak spadku ciśnienia w miejscu pomiaru,
bez ograniczeń ciśnienia.

opis
parametry
pliki do pobrania
kontakt z ekspertem

Przepływomierz ultradźwiękowy do pary wodnej Fluxus G731ST-LT

Bezinwazyjny, stacjonarny przepływomierz ultradźwiękowy do pary wodnej Fluxus G731ST-LT, przeznaczony jest do pomiaru pary wodnej do 180ºC. FLUXUS G731ST-LT został opracowany jako innowacyjny przepływomierz do pomiaru pary wodnej. Kompletnie nowa konstrukcja płyty głównej urządzenia oraz zastosowanie zaawansowanej technologii przetwarzania sygnału pomiarowego pozwalają na zastosowanie tego przepływomierza w wielu aplikacjach pomiarowych przepływu pary wodnej. Łącząc nowinki techniczne oraz doświadczenie producenta w zakresie poprzednich modeli, FLUXUS G731ST-LT pozwala na osiągnięcie jeszcze lepszych możliwości pomiarowych.

Przepływomierze do pary wodnej Fluxus FLUXUS G731ST-LT współpracują ze wszystkimi dostępnymi sondami pomiarowymi do pary wodnej, a dodatkowym atutem w specyfikacji przetwornika jest możliwość konfiguracji pod potrzeby i wymagania komunikacyjne konkretnej aplikacji (Modbus, Profibus PA, HART).

Przepływomierz dostosowany jest do mediów w temperaturze 100 ... 180°C i do rurociągów od DN15 do DN1000.

Główne cechy przepływomierza ultradźwiękowego do pary Fluxus G731ST-LT

zaawansowane algorytmy pomiarowe
duży zakres pomiarowy
możliwość stosowania w strefie zagrożenia wybuchem
szeroka gama wyjść analogowych i cyfrowych
dostępne protokoły komunikacyjne: Modbus, Profibus, HART, FF
menu w języku polskim

Zastosowanie przepływomierza Fluxus do pary wodnej G731ST-LT

Dokładne, wytrzymałe i niezawodne bezinwazyjne, ultradźwiękowe przepływomierze do pary wodnej FLUXUS są w stanie wytrzymać najcięższe warunki pracy. Znajdują one bardzo szeroki zakres zastosowania głównie w branży spożywczej i farmaceutycznej.

Przepływomierze FLUXUS G731ST-LT podobnie jak wszystkie produkty Emerson Flexim charakteryzuje solidność i jakość wykonania. Począwszy od materiałów użytych do produkcji podzespołów, na algorytmach pomiarowych kończąc, produkty tego producenta są skrojone do pracy w różnych, często bardzo trudnych, przemysłowych warunkach.

Zalety stosowania przepływomierzy bezinwazyjnych do pary

prosty montaż układu na zewnątrz rurociągu,
brak konieczności spawania lub innych mechanicznych ingerencji w rurociąg,
brak kosztów króćców i dodatkowej armatury,
możliwość montażu w czasie normalnej pracy, bez zatrzymywania działania instalacji,
brak kontaktu z medium,
brak ryzyka wycieku i rozszczelnienia rurociągu,
brak spadku ciśnienia w miejscu pomiaru,
bez ograniczeń ciśnienia,
łatwy pomiar nawet przy najwyższych ciśnieniach roboczych,
odporność na uderzenia ciśnienia lub zawartość stałych składników w medium.

Przepływomierze ultradźwiękowe FLUXUS dokonują bezinwazyjnie pomiaru przepływu w oparciu o zasadę Transit-Time. Więcej na temat zasady działania przepływomierzy ultradźwiękowych można zobaczyć na filmie:

Parametry

Montaż	stacjonarny
Odcinki proste	10 x DN przed i 5 x DN za
Pomiar	bezinwazyjny
Stopień ochrony	IP66 IP67
Temperatura medium	do 180 °C
Wielkość mierzona	przepływ objętościowy przepływ przepływ (licznik/sumator) przepływ chwilowy prędkość przepływu przepływ masowy prędkość rozchodzenia się dźwięku
Zasilanie	100 ... 240 V AC 24 V DC
Branża	browarnicza
Dopuszczenia	ATEX FM IECEx
Komunikacja	Ethernet HART Modbus RTU Profibus PA Fieldbus Modbus TCP/IP
