Przepływomierze masowe termiczne

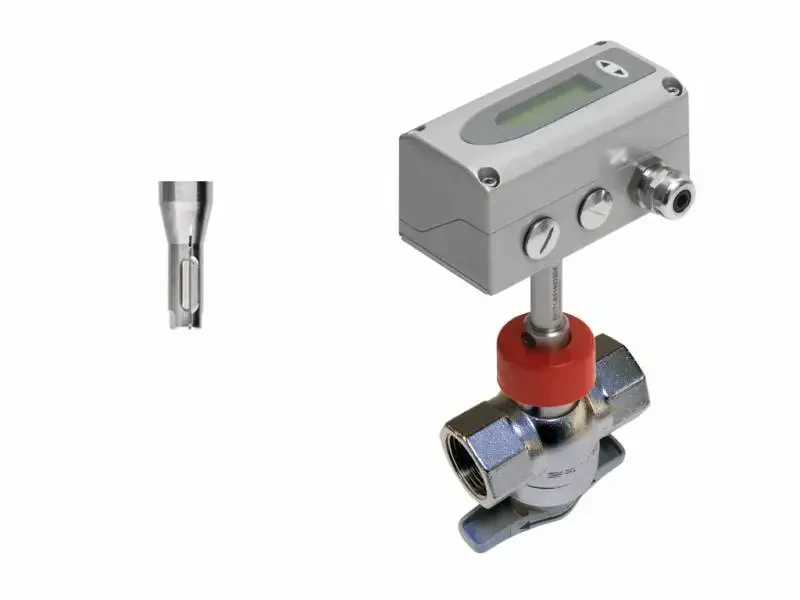

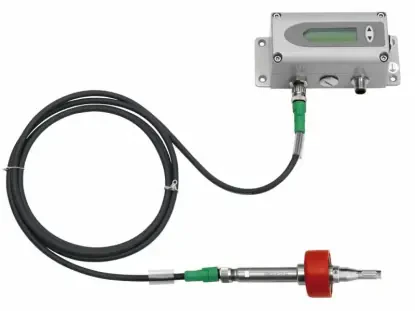

Termiczny przepływomierz masowy do gazów nietoksycznych EE771
Kod produktu: EE771
Przepływomierz masowy termiczny inline EE771 przeznaczony jest do pomiaru przepływu w rurociągach DN15 (1/2 ") do DN50 (2"). Przepływomierz stosuje się przede wszystkim do pomiaru zużycia sprężonego powietrza, azotu, CO2, tlenu, hel lub innych nieagresywnych, niepalnych gazów.
Przepływomierz do gazów nietoksycznych EE771 - zastosowanie
Przepływomierz masowy EE771 działa na zasadzie termicznego pomiaru przepływu masowego i jest przeznaczony do pomiarów przepływu powietrza i innych gazów w rurociągach. Przepływomierz wykorzystywany jest do pomiaru zużycia sprężonego powietrza, azotu, helu, argonu, CO2 i innych, nietoskycznych, niepowodujących korozji i niepalnych gazów. Przepływomierz EE771 mierzy przepływ objętościowy w warunkach normalnych, zgodnie z normą DIN 1343 (P0 =1023,25 mbar; t0 = 273,15 K lub 0ºC). Oprócz standardowego przepływu objętościowego, wielkościami mierzonymi mogą być przepływ masowy i temperatura.
Przepływomierz masowy EE771 - licznik zużycia gazów nietoksycznych
Przepływomierz do gazów nietoksycznych EE771 posiada wbudowany licznik zużycia. Zużycie, jako wielkość mierzona, jest pokazywane na wyświetlaczu i jego odczyt zostaje zachowany nawet przy uszkodzeniu zasilania elektrycznego. Przepływomierz do gazów posiada dwa wyjścia sygnału. Zależnie od zastosowania, wyjścia mogą być skonfigurowane jako analogowe (prądowe lub napięciowe), albo jako wyjścia przełączające lub impulsowe do pomiaru zużycia.
Parametry
| Medium | gazy niewybuchowe gazy/powietrze |
| Średnica nominalna | DN15 DN20 DN25 DN40 DN50 |
| Ciśnienie | do 16 bar |
| Temperatura medium | -20 ... 80°C |
| Zasilanie | 24 V AC/DC |
| Dokładność | 1,5 % |
| Komunikacja | Modbus RTU USB M-Bus |
| Typ wyjścia | impulsowe analogowe 4 ... 20 mA / 0 ...10 V |
| Producent | E+E Elektronik |
