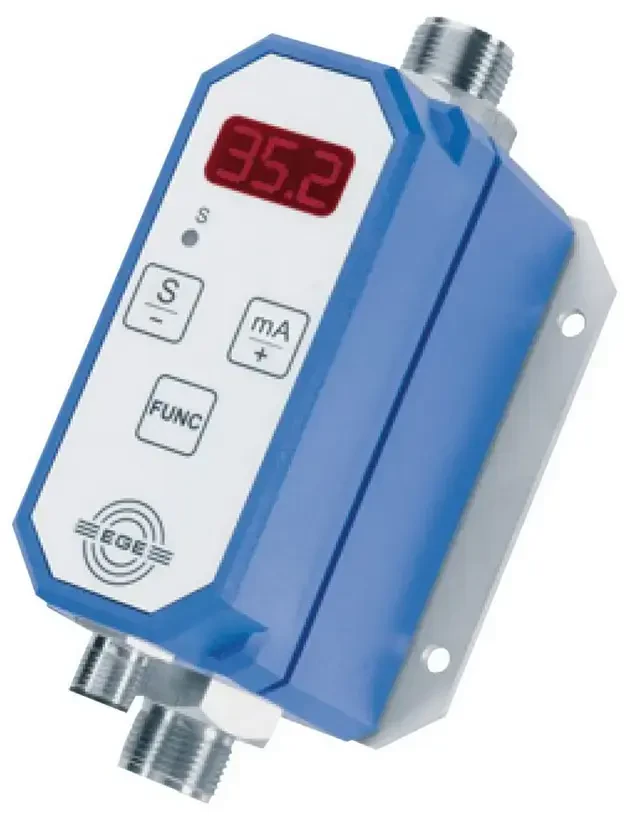

Przepływomierz elektromagnetyczny SDI 852

Kod produktu: Przepływomierz SDI 852

Programowalny przepływomierz elektromagnetyczny SDI 852 o budowie kompaktowej, marki EGE, przeznaczony do pomiarów przepływu wody przewodzącej. Posiada wyjście analogowe, PNP i impulsowe.

Formularz doboru

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Przepływomierz elektromagnetyczny SDI mierzy przepływ wody przewodzącej. Czujnik przepływu wody posiada wyjście analogowe, PNP i impulsowe.

Zasada pomiaru jest oparta na prawie indukcji elektromagnetycznej Faraday’a. Przepływomomierz działa na zasadzie pomiaru siły elektromotorycznej powstającej w przewodzących mediach pod wpływem zmiennego pola magnetycznego. Siła ta jest wprostproporcjonalna do strumienia przepływu.

Przepływomierz elektromagnetyczny działa w temperaturze od 0 do 60 0C oraz cisnieniu do 10 bar.

Parametry

Medium	ciecze nieagresywne ścieki ciecze ciecze agresywne ciecze przewodzące
Wielkość mierzona	przepływ objętościowy
Materiał elementów zwilżanych	PVDF AISI 316Ti
Dokładność	poniżej ± 2 %
Elektroda	AISI 316Ti
Ciśnienie	10 bar
Stopień ochrony	IP65
Typ wyjścia	impulsowe 4 ... 20 mA PNP NO/NC
Zasilanie	24 V DC
Dopuszczenia	CE
Producent	EGE
