Przepływomierze ultradźwiękowe bezinwazyjne
Stacjonarny przepływomierz bezinwazyjny do cieczy Fluxus F721 (wycofany z produkcji !!!)
Ultradźwiękowy, beziwazyjny przepływomierz do cieczy zapewnia skuteczny pomiar przepływu bez ingerenecji w rurociąg. Innowacyjne rozwiązania dotyczące algorytmu pomiarowego oraz filtracji sygnału pozwalają na skuteczny, bezinwazyjny pomiar przepływu cieczy bez konieczności wiercenia otworów i ingerencji w rurociąg. Przepływomierz beziwazyjny do cieczy FLUXUS F721 idealnie sprawdza się w wielu aplikacjach pomiarowych, w niemalże każdej branży przemysłu.

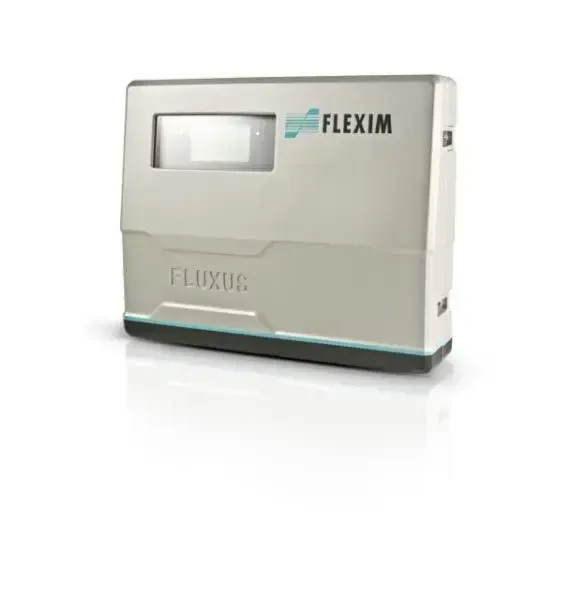

Przepływomierz beziwazyjny do cieczy Fluxus F721
Stacjonarny przepływomierz ultradźwiękowy FLUXUS F721 to następca znanego przepływomierza serii F704. Przeznaczony jest do pomiaru przepływu cieczy agresywnych i nieprzewodzących. Konstrukcja płyty głównej urządzenia oraz zastosowanie zaawansowanej technologii przetwarzania sygnału pomiarowego, pozwalają na zastosowanie tego przepływomierza w wielu aplikacjach pomiarowych przepływu cieczy oraz gazu. Łącząc nowinki techniczne oraz doświadczenie producenta w zakresie poprzednich modeli, FLUXUS F/G721 pozwala na osiągnięcie jeszcze lepszych możliwości pomiarowych.
Czujnik przepływu FLUXUS F721 można swobodnie dopasować do posiadanego systemu komunikacji - dostępne są różne warianty konfiguracji przetwornika łącznie z możliwością wykorzystania Modbus, Profibus, Foundation Fieldbus, HART oraz BACnet.
Zastosowanie przepływomierza beziwazyjnego do cieczy Fluxus F721
Przepływomierz beziwazyjny do cieczy Fluxus F721 idealnie sprawdza się w wielu aplikacjach pomiarowych w szerokim obszarze zastosowań. Przepływomierz Fluxus F721 przeznaczony jest do pomiaru w zakresie średnic DN6 ... DN6500. Dzięki możliwości wykorzystania nakładki wysokotemperaturowej WaveInjector, przepływomierz ultradźwiękowy FLuxus F721 jest w stanie pracować w zakresie od -190 do +600°C.
Przepływomierz bezinwazyjny Fluxus F721 - główne cechy:
- zaawansowane algorytmy pomiarowe
- duży zakres pomiarowy
- możliwość stosowania w strefie zagrożenia wybuchem
- szeroka gama wyjść analogowych
- dostępne protokoły komunikacyjne: Modbus, Profibus, HART
- menu w języku polskim
Przepływomierz bezinwazyjny Fluxus F721-zasada działania:
Przepływomierze ultradźwiękowe beziwazyjne FLUXUS dokonują pomiaru przepływu w oparciu o zasadę Transit-Time. Pozwala to na pomiar przez ścianę rurociągu, bez konieczność ingerowania w nią. Więcej na temat zasady działania przepływomierzy ultradźwiękowych można zobaczyć na filmie:
Zalety stosowania przepływomierzy beziwazyjnych ultradźwiękowych
- prosty montaż układu na zewnątrz rurociągu
- brak konieczności spawania lub innych mechanicznych ingerencji w rurociąg
- brak kosztów króćców i dodatkowej armatury
- możliwość montażu w czasie normalnej pracy, bez zatrzymywania działania instalacji
- brak kontaktu z medium
- brak ryzyka wycieku i rozszczelnienia rurociągu
- brak spadku ciśnienia w miejscu pomiaru
- bez ograniczeń ciśnienia
- łatwy pomiar nawet przy najwyższych ciśnieniach roboczych
- odporność na uderzenia ciśnienia lub zawartość stałych składników w medium
- brak zużycia w trakcie eksploatacji, nawet przy mediach silnie ścierających i agresywnych chemicznie.
Więcej szczegółów w temacie przepływomierza Fluxus F721, znaleźć można w naszym kwartalniku "Pod kontrolą"
FLUXUS® F/G721 – nowa generacja bezinwazyjnych przepływomierzy wyznacza standardy!
Parametry
| Montaż | stacjonarny |
| Wielkość mierzona | przepływ objętościowy przepływ (licznik/sumator) przepływ chwilowy przepływ masowy |
| Pomiar | bezinwazyjny |
| Dokładność | ±1,2 % dla cieczy |
| Średnica nominalna | 6 ... 6500 mm |
| Stopień ochrony | IP65 IP66 IP68 (opcjonalnie) |
| Temperatura medium | do 650 °C |
| Typ wyjścia | 0/4 ... 20 mA 4 ... 20 mA + HART binarne |
| Zasilanie | 230 V AC 20 ... 32 V DC |
| Komunikacja | Ethernet HART Modbus RTU Profibus PA USB Fieldbus |
| Odcinki proste | 10 x DN przed i 5 x DN za |
| Dopuszczenia | ATEX FM IECEx |
| Producent | Emerson Flexim |
Pliki do pobrania
