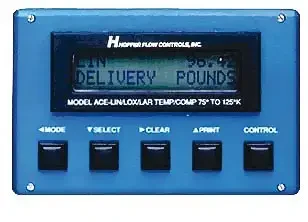

System ACE do pomiarów i rozliczeń ciekłych gazów

Kod produktu: Przepływomierze turbinowe/system ACE do pomiarów i rozliczeń ciekłych gazów

System ACE do pomiarów i rozliczeń ciekłych gazów, takich jak azot, tlen, argon, CO2, hel, propan-butan. System składający się z przepływomierza turbinowego HO i zaawansowanego komputera, może być stosowany bezpośrednio na cysternach dostawczych i w zakładach zajmujących się dystrybucją tego typu mediów. System zapewnia łatwą obsługę i wysoką dokładność pomiarową.

Formularz doboru

System ACE złożony jest ze standardowego przepływomierza turbinowego HO dla cieczy o podwyższonej odporności na wibracje, serii 1/2" oraz zaawansowanego komputera przepływu. ACE jest systemem do pomiaru i zapisywania dostaw ciekłych gazów, takich jak: azot, tlen, argon, CO2, hel, propan-butan, który może być stosowany bezpośrednio na cysternach dostawczych i w zakładach zajmujących się dystrybucją tego typu mediów. System jest wyposażony w drukarkę, za pomocą której można wydrukować: dokument dostawy, raport zbiorczy oraz raport konserwacyjny. Charakteryzuje się bardzo prostą obsługą zarówno dla kierowcy operatora, jak również dla służb konserwacyjnych. System do rozliczeń ciekłych gazów ACE zawiera bardzo przejrzysty system wyświetlania informacji ostrzegawczych i pomocniczych na alfanumerycznym wyświetlaczu. Zaawansowana metoda kompensacji temperaturowej z wykorzystaniem zapisanych w pamięci komputera charakterystyk zezwala na obliczenie gęstości i ciśnienia mierzonej cieczy w aktualnie panujących warunkach. Rozwiązany jest również problem prawidłowego schłodzenia instalacji przed rozpoczęciem dostawy.

ACE zezwala na wyświetlanie różnych informacji o pomiarze w zależności od skonfigurowania systemu. Te informacje są dostępne dla operatora poprzez użycie klawisza SELECT. System może wyświetlać następujące dane:
  • całkowita dostarczona ilość cieczy w jednostkach masy
  • zsumowana ilość cieczy z dostaw w jednostkach masy
  • całkowita dostarczona ilość cieczy w jednostkach objętości
  • zsumowana ilość cieczy z dostaw w jednostkach objętości
  • aktualny przepływ objętościowy
  • aktualny przepływ masowy
  • temperatura
  • gęstość
  • data i czas
  • data ostatniej kalibracji
    System bez kompensacji temperatury umożliwia również wyświetlanie informacji o dostawie w jednostkach masy obliczanych na podstawie wprowadzonych w trybie ustawiania przez użytkownika danych o temperaturze, ciśnieniu i gęstości.

Pomiary

  • ilość dostarczonej cieczy
  • aktualny przepływ
  • temperatura (gęstość jest obliczana)
  • ciśnienie (opcjonalnie)

Możliwości komunikacyjne

ACE jest wyposażony w standardowy interfejs RS 232, za pomocą którego możliwa jest komunikacja z drukarką, drugim terminalem lub innym komputerem (zobacz instrukcja obsługi systemu ACE).

System sterowania pompą - opcja

W takim rozwiązaniu pompa jest sterowana za pomocą systemu z uwzględnieniem wyników pomiaru. Jeżeli temperatura spadnie do poziomu, w którym ciecz zaczyna przechodzić w stan gazowy - system przerwie realizację dostawy. Podczas schładzania pompa nie rozpocznie pracy dopóki nie zostanie osiągnięta właściwa temperatura.

Dodatkowe wyjście impulsowe - opcja

System ACE może zostać wyposażony w dodatkowe wyjście impulsowe do przekazywania informacji o dostawie do innego układu zliczającego. To wyjście może być użyte również do obsługi samochodowego systemu monitorowania.

Kompensacja temperatury - opcja

ACE może odbierać analogowy sygnał z czujnika temperatury i używać tej informacji do bardziej dokładnego obliczenia gęstości medium. Ta konfiguracja jest szczególnie zalecana, jeżeli system steruje pompą, bowiem wówczas potrafi on dokładniej określić poziom, na którym występuje stan dwóch faz oraz poziom przepływu, przy którym istnieje możliwość wystąpienia kawitacji

Parametry

Dokładność±0,5 %
Materiałstal nierdzewna
brąz
hastelloy
tytan
CPVF
teflon
Średnica nominalna1/4"...12"
Ciśnieniedo 400 bar
do 1500 bar
Zakresowość100:1
Mediumciecze
gazy/powietrze
substancje kriogeniczne
Temperatura medium-20 ... 70 °C
-162 ... -107 °C
-18 ... 52°C
-40 ... 85 °C
DopuszczeniaATEX
CE
Cenelec
CSA
PED
FM
K.D."Barbara"
ProducentHoffer
