Elementy spiętrzające
Przepływomierz Veris Accelabar
Accelabar® to nowy i unikalny przepływomierz, który łączy dwie technologie różnicy ciśnień w celu uzyskania zakresów roboczych nieosiągalnych wcześniej w jednym przepływomierzu. Jest w stanie generować wysokie ciśnienie różnicowe do pomiaru gazu, cieczy i pary przy nieosiągalnych wcześniej ograniczeniach — bez wymaganych odcinków prostych.
Przepływomierz Accelabar - zasada działania

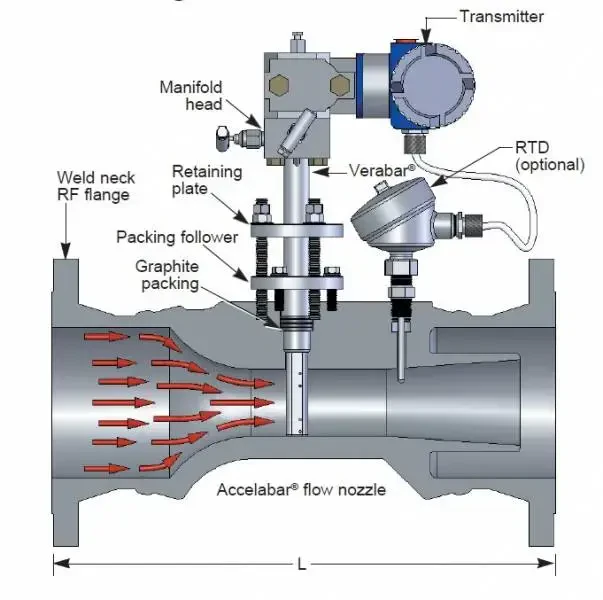

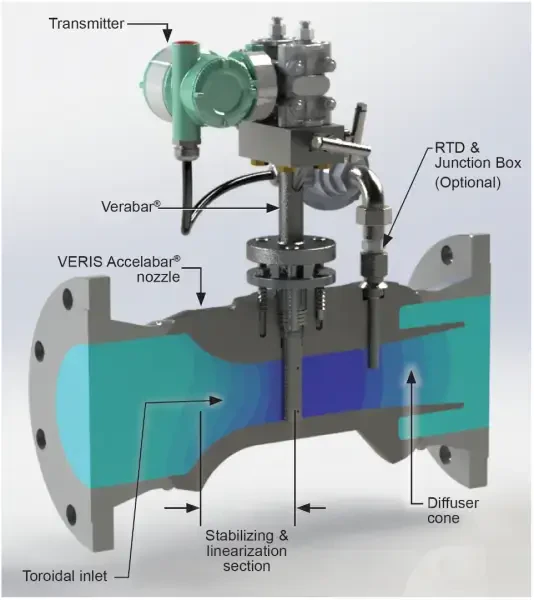

Accelabar® składa się z unikalnej konstrukcji dyszy toroidalnej i pitota uśredniającego Verabar®. Dysza ma opatentowaną „odległość osiadania” o prostym biegu, która przyspiesza, linearyzuje i stabilizuje profil prędkości wykrywany przez Verabar®. Verabar® umieszczony w dyszy dokładnie mierzy i znacznie zwiększa wyjściową różnicę ciśnień, aby zwiększyć zakres roboczy (ograniczenie). Accelabar® ma stały współczynnik przepływu i zapewnia dokładność do ±0,50%.
Brak wymaganych odcinków prostych
Accelabar® może być używany w bardzo ograniczonych konfiguracjach rurociągów bez odcinków prostych. Odcinek prosty jest integralną częścią licznika. Stabilizacja i linearyzacja profilu prędkości w gardzieli dyszy eliminuje potrzebę jakichkolwiek odcinków prostych.
Verabar zapewnia dokładność

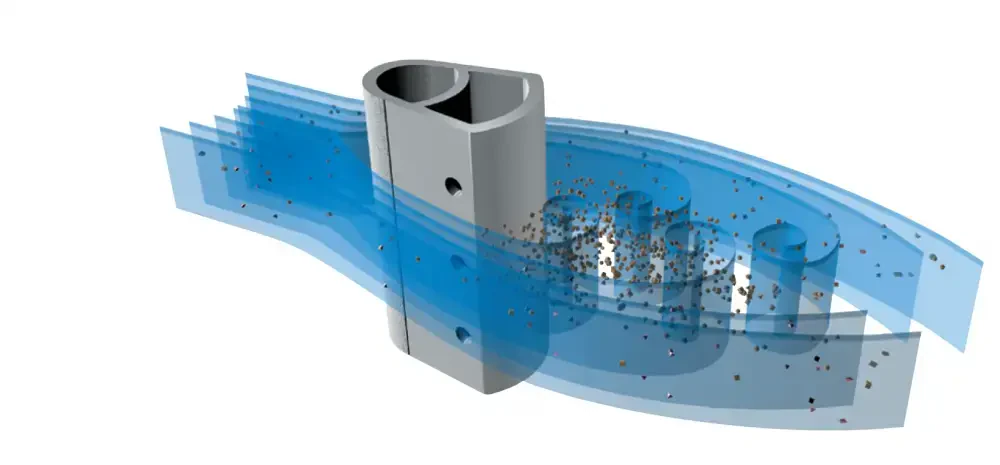

Sprawdzona technologia Verabar® sprawia, że Accelabar® działa. Dokładnie mierzy natężenie przepływu w dyszy. Unikalny kształt, stały współczynnik przepływu, solidna jednoczęściowa konstrukcja, niezatykająca się konstrukcja i stabilność sygnału sprawiają, że jest to jedyna konstrukcja zdolna do uzyskania ogólnej wydajności.
Główne zalety przepływomierza Accelabar
- pomiar przepływu niskich prędkośc
- dokładność pomiaru do 0,5%
- powtarzalność 0,05%
- szeroka zakresowość 65:1
- brak wymaganych odcinków prostych
- przepływ masowy lub objętościowy
Parametry
| Medium | para wodna ciecze gazy/powietrze |
Pliki do pobrania
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
