Przepływomierze turbinowe

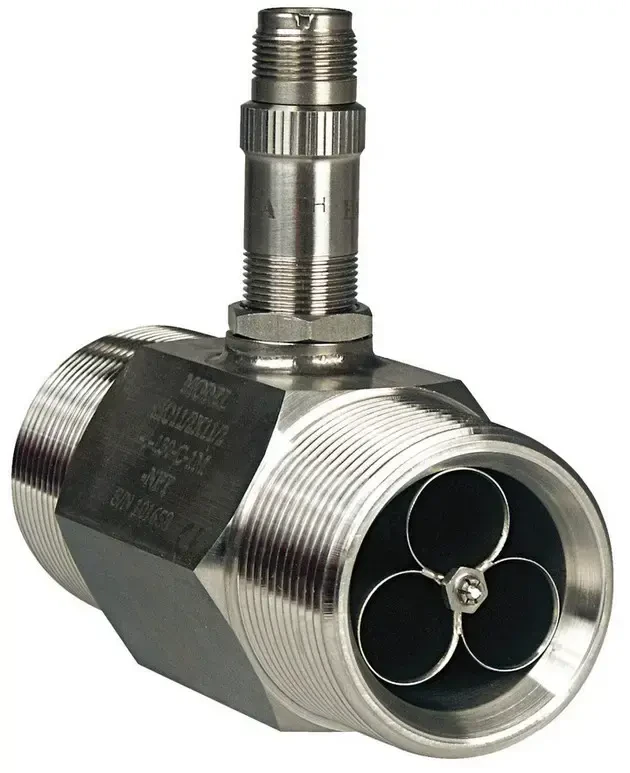

Przepływomierze turbinowe dla gazów i cieczy serii HO
Przepływomierze turbinowe dla gazów i cieczy serii HO do mierzenia aktualnego przepływu objętościowego o najwyższej klasie dokładności. Zapewniają niski koszt eksploatacji i montażu oraz wysoką dokładność pomiarową.
Zasada działania przepływomierza turbinowego HO
Głównym elementem tego typu przepływomierza jest turbinka umieszczona osiowo, która jest wprawiana w ruch poprzez przepływające medium. Prędkość obrotu turbinki jest wprost proporcjonalna do prędkości przepływającego medium oraz jego objętości. Obrót turbinki jest przetwarzany na sygnały elektryczne za pomocą czujnika magnetyczno-indukcyjnego zamocowanego w zewnętrznej części obudowy czujnika.
Przepływomierz turbinowy tej serii przeznaczony jest do wielu aplikacji przemysłowych i laboratoryjnych.
Zalety stosowania przepływomierza turbinowego HO dla gazów i cieczy
- niski koszt eksploatacji i montażu
- szeroki zakres przepływów
- zróżnicowane sposoby podłączeń
- różne rodzaje łożyskowań
- ISO 9001
Przepływomierze turbinowe należą do grupy przyrządów pomiarowych o najwyższej klasie dokładności, mierzącymi aktualny przepływ objętościowy.
Parametry
| Materiał | stal nierdzewna |
| Średnica nominalna | 1/4"...12" |
| Ciśnienie | do 400 bar do 1500 bar |
| Medium | ciecze gazy/powietrze |
| Dokładność | ±0,5 % ±0,25 % |
| Temperatura medium | do 450 °C -270 ... 180 °C -270 ... 230 °C |
| Dopuszczenia | ATEX CE CSA PED FM |
| Producent | Hoffer |
