Elementy spiętrzające

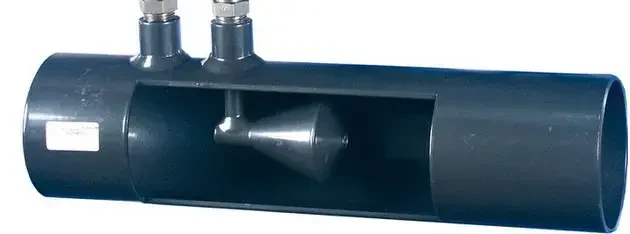

Stożek spiętrzający V-CONE
Kod produktu: Stożek spiętrzający V-CON
Stożek spiętrzający do pomiaru przepływ cieczy gazów i pary wodnej przeznaczony dla trudnych aplikacji. Wymaga bardzo krótkich odcinków prostych.
Zasada działania stożka spiętrzającego V-cone
Stożek spiętrzający V-Cone, firmy McCrometer, jest opatentowaną technologią, która dokładnie mierzy przepływ w szerokim zakresie liczb Reynolds'a, rozmaitych płynów we wszystkich warunkach. Stożek działa na tej samej zasadzie, jak inne typy przepływomierzy różnicy ciśnień, z wykorzystaniem zasady zachowania energii w płynie przepływającym przez rurę.
Właściwości stożka spiętrzającego V-cone
Niezwykłe charakterystyki pracy stożka V-Cone wynikają z jego unikatowej konstrukcji. Główną cechą tej konstrukcji jest centralne umiejscowienie stożka wewnątrz rury. Stożek działa interakcyjnie z przepływem płynu, zmieniając kształt profilu prędkości płynu i natychmiast tworząc za sobą obszar z niskim ciśnieniem. Różnicę ciśnień, między ciśnieniem statycznym linii i niskim ciśnieniem utworzonym za stożkiem, można zmierzyć przy pomocy przetwornika Dp firmy FUJI. Różnica ciśnień Dp, stworzona przez V-Cone zwiększa się lub maleje wykładniczo w zależności od prędkości przepływu.
Stożek spiętrzający - podstawowe cechy
- wysoka dokładność pomiaru ± 0,5%
- powtarzalność ± 0,1% lub lepsza
- typowa zakresowość 10:1
- brak odcinków prostych lub bardzo krótkie odcinki proste
- rola statycznego mieszalnika
- dostępny w wersjach: precyzyjna tuba V-Cone, Wafer-Cone
Parametry
| Wielkość mierzona | przepływ objętościowy różnica ciśnień przepływ przepływ chwilowy |
| Odcinki proste | nie są wymagane |
| Średnica nominalna | DN25...DN2000 |
| Ciśnienie | bez ograniczeń |
| Temperatura medium | w zależności od materiału |
| Medium | para wodna ciecze gazy/powietrze |
| Dopuszczenia | CE PED |
| Producent | McCrometer |
