Przenośny przepływomierz bezinwazyjny do cieczy Fluxus F631

Nowość

Kod produktu: Fluxus F631

Przenośny, bezinwazyjny, ultradźwiękowy przepływomierz do pomiaru przepływu cieczy bez konieczności ingerencji w rurociąg (wiercenia otworów, rozszczelnienia).

Przepływomierz ultradźwiękowy clamp-on dostosowany jest do rurociągów o średnicach od 6 do 6500 mm i do temperatury medium od -30 do 200°C. Przepływomierz F631 jest następcą poprzedniej serii F601. Wersja F631 EE pozwala na pomiar energii grzewczej i chłodniczej.

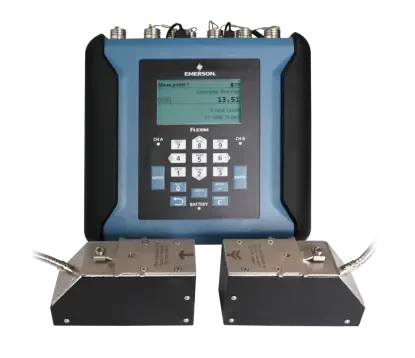

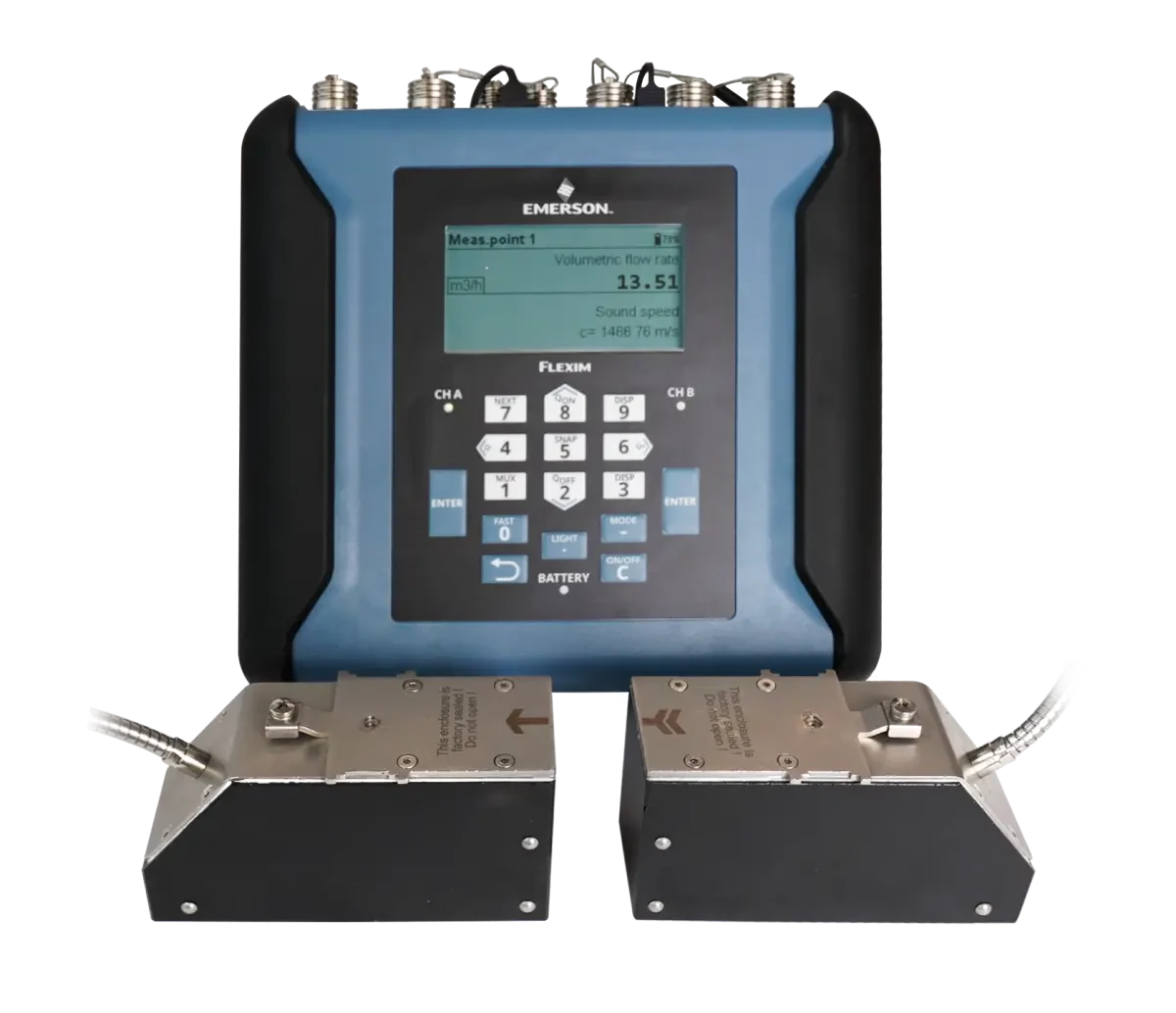

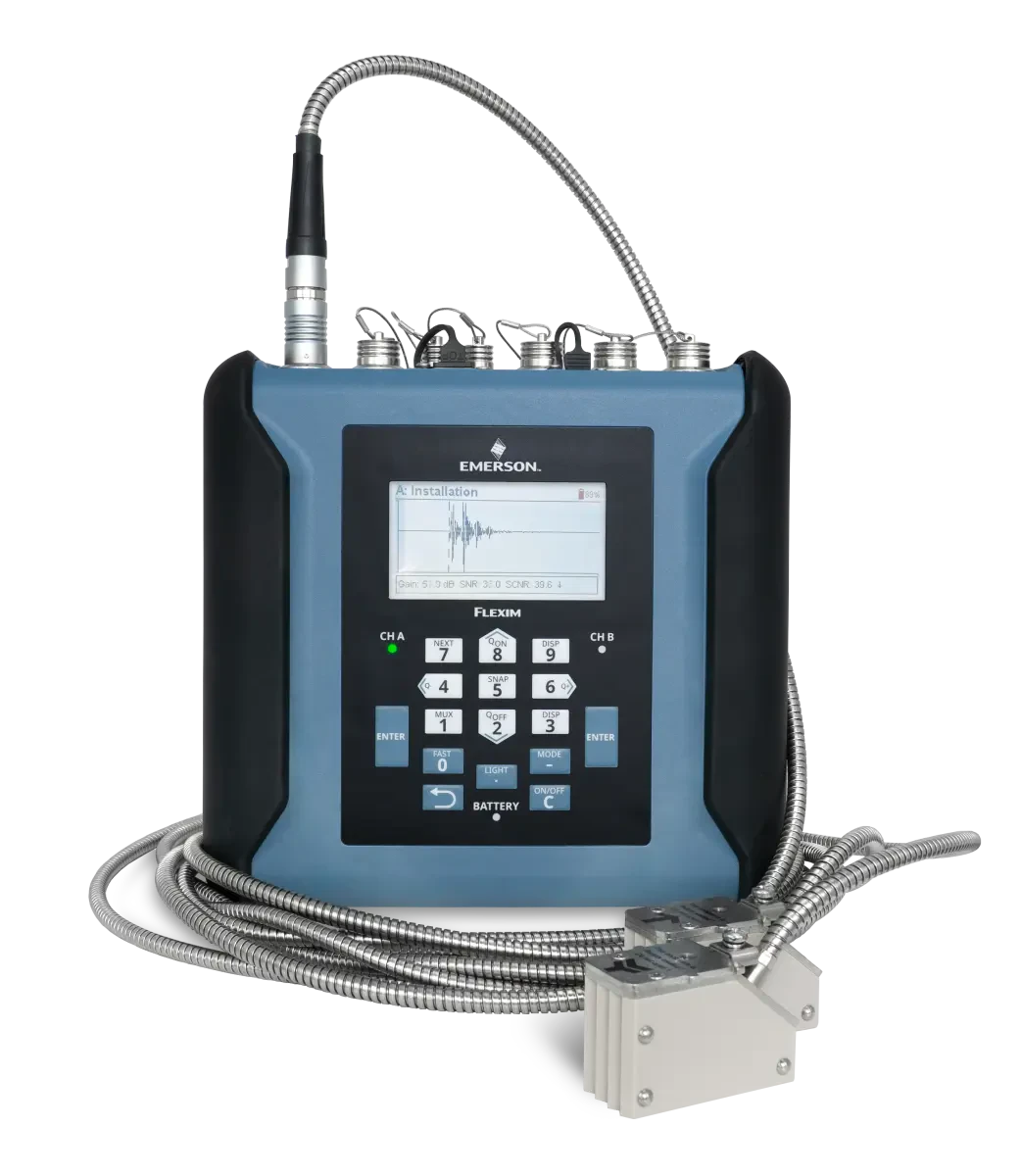

Przenośny przepływomierz ultradźwiękowy FLUXUS F631

Diagnostyka układów przesyłowych oraz weryfikacja bilansów energetycznych wymagają precyzyjnych narzędzi pomiarowych, których wdrożenie nie zakłóca ciągłości operacyjnej zakładu. Przenośny przepływomierz ultradźwiękowy FLUXUS F631 to zaawansowane rozwiązanie typu przepływomierz ultradźwiękowy clamp-on, umożliwiające bezinwazyjny pomiar przepływu cieczy bez zatrzymywania procesu oraz precyzyjny pomiar energii grzewczej i chłodniczej. Urządzenie eliminuje ryzyko wycieków, spadków ciśnienia oraz konieczność rozcinania rurociągów, zapewniając pełną stabilność technologiczną i bezpieczeństwo eksploatacji instalacji.

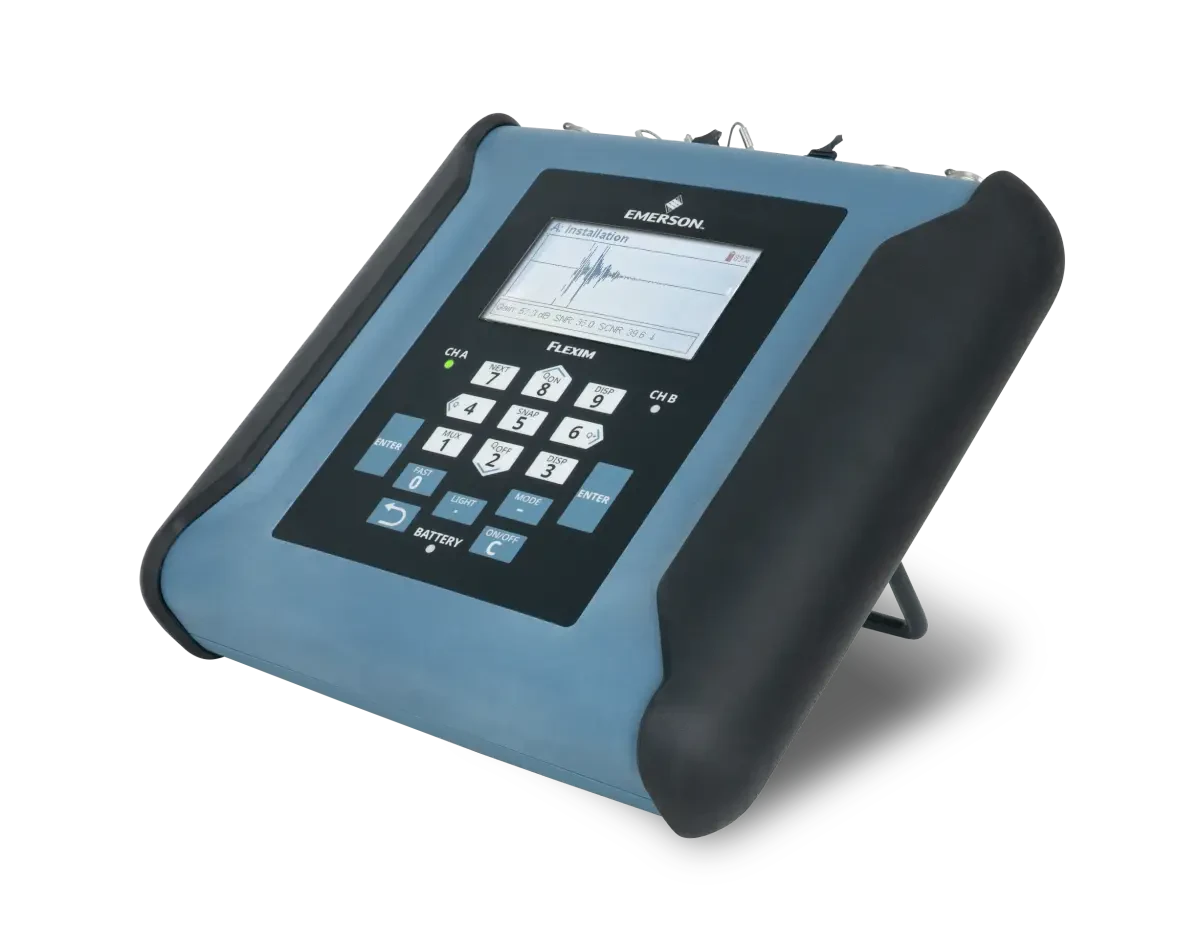

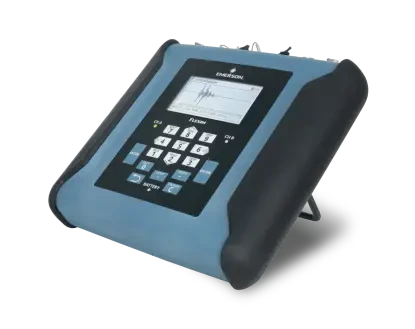

Przenośny przepływomierz ultradźwiękowy F631

Zasada pomiaru przepływomierza ultradźwiękowego clamp-on w oparciu o metodę różnicy czasów przejścia

Pomiar strumienia objętości cieczy realizowany jest z wykorzystaniem metody akustycznej opartej na pomiarze różnicy czasów przejścia fali ultradźwiękowej (Transit-Time Difference Method). Sondy pomiarowe, montowane bezinwazyjnie na zewnętrznej ściance rurociągu, generują i odbierają impulsy akustyczne propagowane skośnie do osi przepływu medium. Fala rozchodząca się zgodnie z kierunkiem ruchu cieczy osiąga sondę odbiorczą szybciej niż sygnał przesyłany w kierunku przeciwnym. Zmierzona różnica czasów przejścia jest wprost proporcjonalna do średniej prędkości przepływu cieczy w przekroju rury. Zastosowanie cyfrowej obróbki sygnału (DSP), kompensacji zmian temperatury oraz zaawansowanej analizy fali akustycznej gwarantuje wysokie stłumienie zakłóceń oraz powtarzalność wyników pomiarowych niezależnie od ciśnienia panującego wewnątrz rurociągu

Więcej na temat zasady działania przepływomierzy ultradźwiękowych można przeczytać w artykule:

Bezinwazyjne pomiary przepływu, czyli rozprawa z mitami

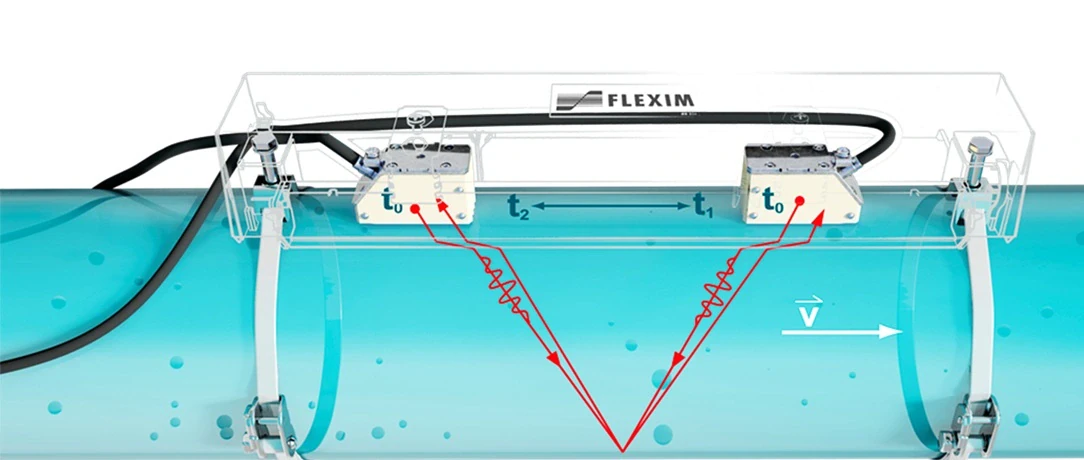

Schemat - pomiar przepływu w oparciu o zasadę Transit-Time

Bezpośredni montaż sond pomiarowych na zewnętrznej powierzchni rury wyklucza potrzebę rozcinania rurociągów, opróżniania instalacji oraz ingerencji w ciągłość procesu technologicznego. Przenośny przepływomierz ultradźwiękowy FLUXUS F631 pozwala na równoczesny pomiar przepływu cieczy oraz temperatury, działając jako kompleksowy miernik energii cieplnej clamp-on.



  • Brak przestojów produkcyjnych i zerowe koszty postoju: Montaż bezingerencyjny eliminuje konieczność uzyskiwania pozwoleń na prace gorące, rozcinania instalacji oraz wyłączania pomp. Przekłada się to bezpośrednio na ciągłość produkcji i uniknięcie strat finansowych wynikających z nieplanowanego przestoju zakładu.
  • Przenośny pomiar energii cieplnej i chłodniczej w jednym urządzeniu: Wersja F631 EE umożliwia jednoczesny pomiar strumienia masy/objętości oraz temperatur na zasilaniu i powrocie. Pozwala to wykonywać kompleksowe audyty energetyczne i bilansować moc cieplną lub chłodniczą w pętlach technologicznych bez montażu tradycyjnych liczników wewnątrz rurociągu.
  • Brak spadków ciśnienia i zużycia ściernego: Zewnętrzne sondy pomiarowe nie wchodzą w kontakt z agresywnym, korozyjnym lub lepkim medium, co zapobiega zużyciu mechanicznemu elementów pomiarowych i eliminuje generowanie dodatkowych oporów hydraulicznych w instalacji.

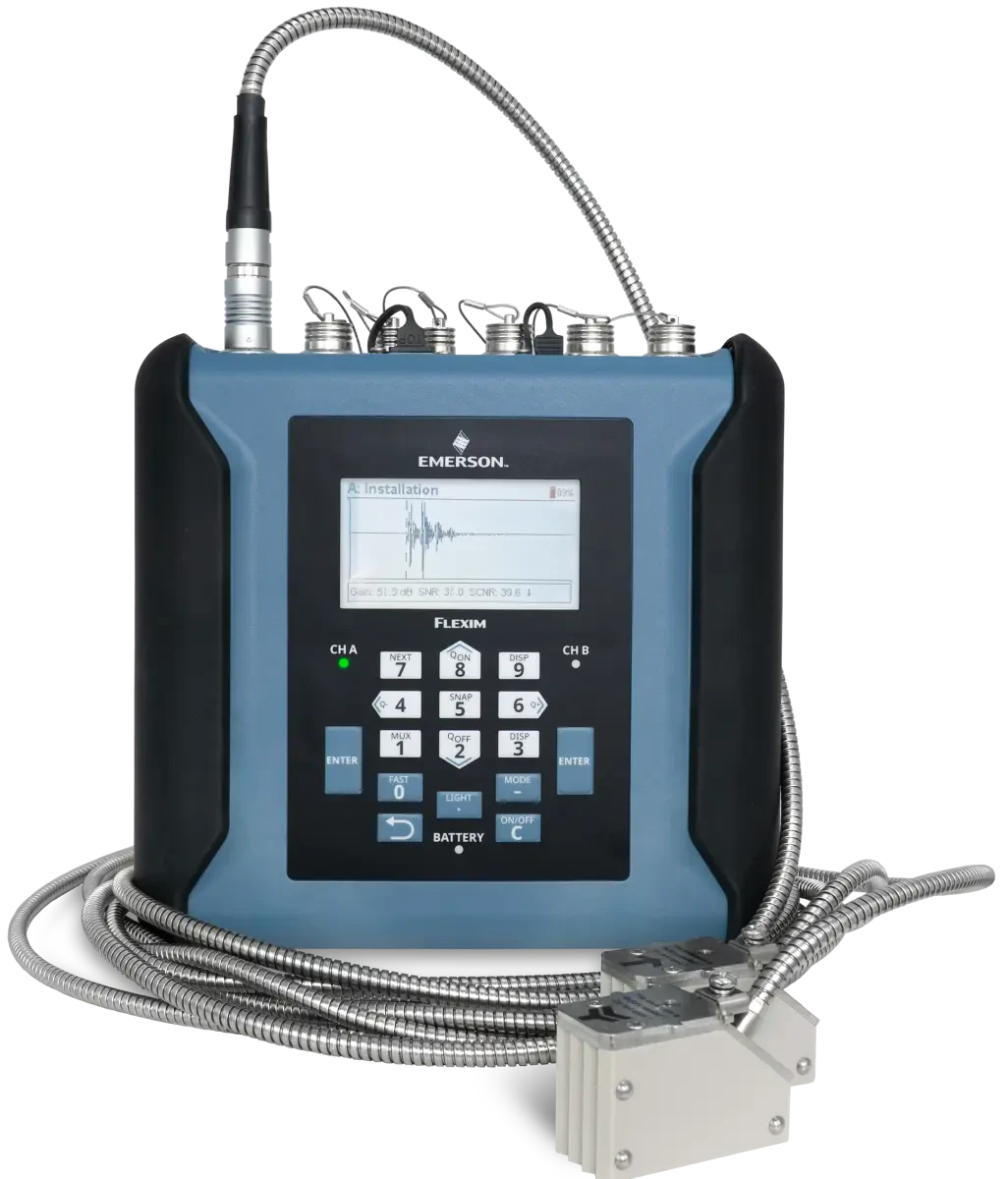

Przepływomierz ultradźwiękowy do cieczy serii F631

Precyzja w trudnych warunkach hydraulicznych i filtrowanie zakłóceń

Konstrukcja przepływomierza została przystosowana do pracy w wymagających środowiskach przemysłowych, gdzie utrzymanie prawidłowych odcinków prostych lub wysoka czystość medium stanowią wyzwanie eksploatacyjne.

  • Korekta zakłóceń profilu przepływu (Flow Disturbance Correction): Wbudowany algorytm automatycznie rekompensuje zaburzenia profilu prędkości generowane przez kolana, zawory czy zwężenia. Pozwala to uzyskiwać w pełni wiarygodne i powtarzalne wyniki pomiarowe również przy znacząco skróconych odcinkach prostych przed i za punktem pomiarowym.
  • Stabilny pomiar mediów zanieczyszczonych (Tryb NoiseTrek): Dedykowany tryb pracy NoiseTrek stabilizuje sygnał ultradźwiękowy w cieczach zawierających cząstki stałe lub pęcherze gazu. Zapewnia to ciągłość pomiaru w trudnych mediach, gdzie standardowe metody transit-time tracą dokładność.
  • Zaawansowana diagnostyka jakości sygnału: Urządzenie na bieżąco dostarcza szczegółowe dane diagnostyczne dotyczące tłumienia, stosunku sygnału do szumu (SNR) oraz stabilności akustycznej. Pozwala to inżynierowi na natychmiastową ocenę wiarygodności wyniku jeszcze w trakcie trwania pomiaru na obiekcie.

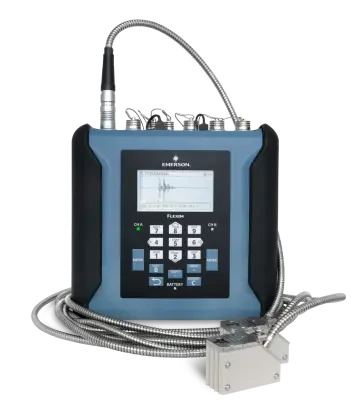

Przeplywomierz ultradźwiękowy do cieczy Fluxus F631

Mobilność terenowa i wysoka autonomia zasilania

Dostosowanie do warunków pracy obiektowej umożliwia prowadzenie długoterminowych audytów w miejscach pozbawionych infrastruktury zasilającej.

  • Do 24 godzin ciągłej pracy bateryjnej: Zintegrowany akumulator zapewnia do 24 godzin autonomicznego pomiaru w trybie ciągłym, a tryb oszczędzania energii pozwala na wydłużenie czasów rejestracji parametrów nawet do 80 dni.
  • Wytrzymała obudowa przemysłowa: Wysoki stopień ochrony (IP67) oraz odporność na wstrząsy chronią elektronikę podczas intensywnej eksploatacji w trudnych warunkach środowiskowych.

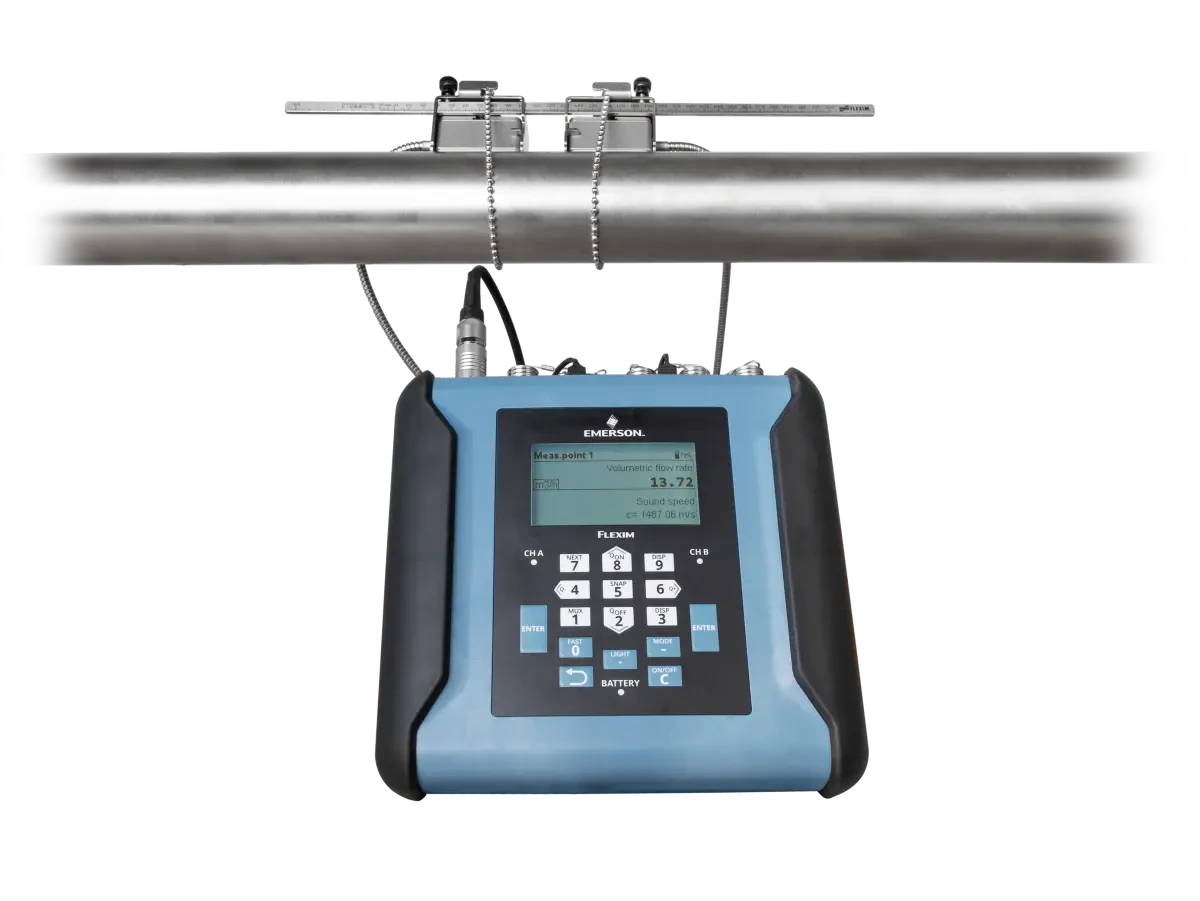

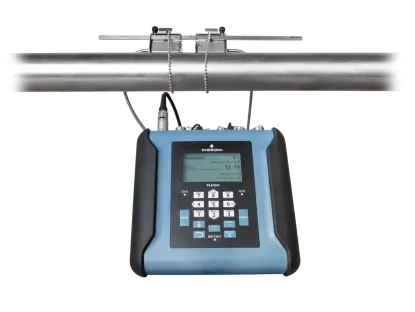

przepływomierz ultradźwiękowy clamp-on Fluxus F631

Obszary aplikacji przepływomierza ultradźwiękowego clamp-on FLUXUS F631:

Przenośny przepływomierz ultradźwiękowy FLUXUS F631 stanowi narzędzie diagnostyczne dla służb utrzymania ruchu, inżynierów procesu oraz audytorów energetycznych w następujących obszarach:

  • Energetyka, ciepłownictwo i chłodnictwo: Audyty efektywności energetycznej, pomiar mocy cieplnej i chłodniczej węzłów, weryfikacja sprawności wymienników oraz równoważenie hydrauliczne instalacji HVAC.
  • Przemysł chemiczny i petrochemiczny: Bezinwazyjny pomiar przepływu mediów toksycznych, żrących, kwasów, zasad oraz węglowodorów bez ryzyka rozhermetyzowania rurociągu i narażenia personelu.
  • Gospodarka wodno-ściekowa: Weryfikacja bilansów przepływu, kalibracja i weryfikacja metrologiczna stacjonarnych przepływomierzy (np. elektromagnetycznych), okresowe pomiary w kanałach i magistralach przesyłowych.
  • Przemysł spożywczy i farmaceutyczny: Pomiary na liniach produkcyjnych oraz układach CIP/SIP wymagających zachowania najwyższych rygorów higienicznych bez możliwości wprowadzenia elementów obcych do strumienia produktu.
Miernik energii cieplnej clamp-on FLUXUS-F631-zastosowania

Filmy o przepływomierzach ultradźwiękowych przenośnych

Zasada działania i zastosowanie przepływomierzy ultradźwiękowych

Bezinwazyjny pomiar przepływu brzeczki i wody lodowej

Bezpośrednie wsparcie inżynieryjne i dobór rozwiązań

Służymy wsparciem technicznym w zakresie doboru parametrów pomiarowych, weryfikacji aplikacji na obiekcie oraz przeprowadzania pomiarów testowych.

Zapraszamy do kontaktu z naszym ekspertami  w celu omówienia szczegółów technicznych oraz zachęcamy do pobrania karty katalogowej.

Parametry

Odcinki proste10 x DN przed i 5 x DN za
Pomiarbezinwazyjny
Stopień ochronyIP65
IP66
Dokładność±1 % wartości odczytanej
Typ wyjścia4 ... 20 mA
alarmowe
częstotliwościowe
impulsowe
Średnica nominalna6 ... 6500 mm
Zasilanie100 ... 240 V AC
bateryjne
Wielkość mierzonaprzepływ objętościowy
przepływ
prędkość przepływu
przepływ masowy
energia
KomunikacjaUSB
Modbus RTU
Montażprzenośny
ProducentEmerson Flexim
