Przepływomierze masowe termiczne

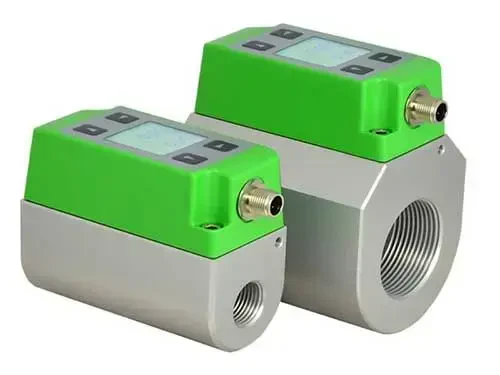

Termiczny przepływomierz masowy EE741
Kod produktu: EE741
Czujnik przepływu gazów EE741 do pomiaru przepływu gazów technicznych i powietrza, przeznaczony dla średnic DN15 - DN50. Dokładność pomiaru oraz zoptymalizowana konstrukcja przepływomierza, pozwala na zastosowanie go w wielu aplikacjach.
Czujnik przepływu gazów gazów technicznych i powietrza EE741
Termiczne, masowe czujniki przepływu gazów są rozpowszechnione w przemyśle i z powodzeniem są wykorzystywane w wielu zastosowaniach. Czujnik przepływu gazów EE741 przeznaczony jest do pomiaru i monitorowania azotu, dwutlenku węgla, tlenu, helu, argon i sprężonego powietrza. Z trzema różnymi blokami do montażu, czujnik przepływu może być zainstalowany na rurach DN15, DN20 i DN25 przy ciśnieniu maksymalnym do 16 bar. Stopień ochrony obudowy przepływomierza to IP65. Czujnik przepływu gazów EE741 może być elementem układu sterowania - wyposażony jest w wyjścia impulsowe, analogowe 4 ... 20 mA lub przekaźnikowe.
Czujnik przepływu gazów EE741 - zalety stosowania
Czujnik przepływu gazów technicznych tej serii jest termicznym przepływomierzem masowym - wykorzystuje zjawisko dyspersji termicznej, dzięki czemu zapewnia długoterminową stabilność i szybki czas reakcji. Znakomita dokładność pomiaru tego przepływomierza, nawet w niższym zakresie, jest osiągana poprzez wielopunktową kalibrację fabryczną dla konkretnej aplikacji, dokonywaną przy 7 barach (102 psi). Konstrukcja czujnika przepływu gazów technicznych i powietrza EE741 jest zoptymalizowana dla ułatwienia instalacji i dostosowania do każdej aplikacji. Zastosowanie przepływomierza pozwala na niezawodne wykrywanie nieszczelności oraz oszczędność energii.
Podstawowe cechy masowego czujnika do gazów technicznych EE741
- ekonomiczne wykonanie,
- modułowa budowa,
- szeroki zakres pomiarowy,
- znikomy spadek ciśnienia.
Parametry
| Typ wyjścia | impulsowe 4 ... 20 mA przekaźnikowe |
| Zasilanie | 24 V DC |
| Stopień ochrony | IP65 |
| Ciśnienie | do 16 bar |
| Dokładność | ±3 % odczytu ±0,5 % zakresu |
| Komunikacja | Modbus RTU M-Bus |
| Medium | gazy nieagresywne gazy/powietrze powietrze azot |
| Średnica nominalna | DN15 DN20 DN25 DN40 DN50 |
| Temperatura medium | -20 ... 60 °C |
| Producent | E+E Elektronik |
Pliki do pobrania
Produkty powiązane

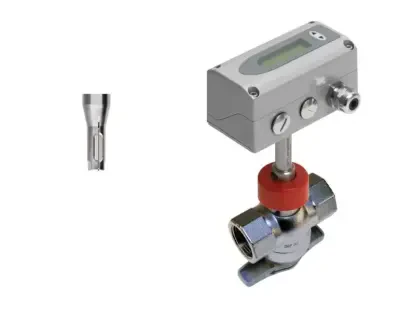

Termiczny przepływomierz masowy do gazów nietoksycznych EE771
Przepływomierz masowy termiczny inline EE771 do gazów nietoksycznych.
