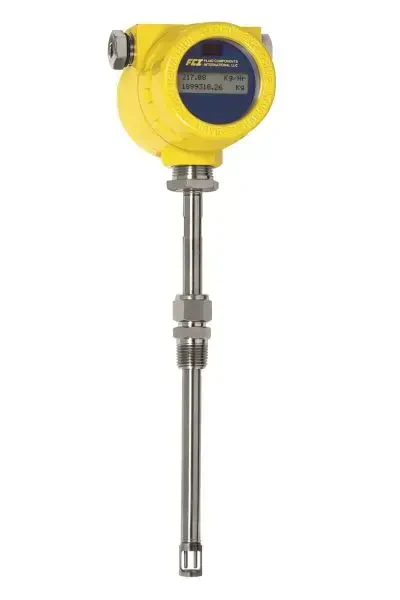

Termiczny przepływomierz masowy ST51A

Kod produktu: przepływomierz ST51A

Termiczny przepływomierz masowy ST51A amerykańskiej marki FCI to typowy przepływomierz do biogazowni.  Przeznaczony jest do pomiaru masowego przepływu biogazu, metanu oraz innych wilgotnych i zanieczyszczonych gazów, gazu ziemnego, gazu fermentacyjnego. Termiczny przepływomierz do biogazowni nie posiada ruchomych części oraz jest łatwy w instalacji. Dzięki zasadzie pomiaru i trwałej konstrukcji, przepływomierze te są odporne na wilgotność i zanieczyszczenia w gazach, zapewniając skuteczny pomiar masowy biogazu nawet przed procesem osuszania i oczyszczania.

Ankieta doboru

Przepływomierz biogazu ST51A dokonuje pomiaru przepływu z pełną kompensacją od zmian ciśnienia i temperatury z przeliczeniem na objętość w warunkach normalnych (101,325 kPa abs, 0°C) lub przepływ masowy. Brak części ruchomych i odpowiednia konstrukcja zapewniają łatwy montaż i bezawaryjną eksploatację w trudnych warunkach panujących w biogazowni i innych zakładach. Przepływomierz ST51A różni się od siostrzanego przepływomierza biogazu ST51 nowoczesnymi technologiami komunikacyjnymi, w tym HART.

Masowe termiczne przepływomierze do biogazowni - zasada działania

Masowy przepływomierz do biogazowni działa w oparciu o zasadę pomiaru zmian rezystancji elementu schładzanego przez przepływające medium z wartością rezystancji czujnika podgrzewanego RTD. Pomiar przepływu określa się jako funkcję różnicy temperatur pomiędzy nagrzewanymi czujnikami RTD a schładzanymi czujnikami RTD. Układ elektroniczny wykonuje jednocześnie linearyzację sygnału wyjściowego.

  • bezpośredni pomiar masowy
  • zgodność z SIL 1
  • brak elementów ruchomych
  • prosty i ekonomiczny montaż
  • wykonanie do strefy Ex zagrożenia wybuchem
  • zakresowość 100:1
  • komunikacja Hart i Modbus RTU
  • pomiar przepływu biogazu
  • produkcja i odzysk biogazu
  • proces fermentacji beztlenowej
  • kompostowniki
  • systemy fermentacyjne
  • odzysk gazu na wysypiskach
  • układy kogeneracji w oczyszczalniach
  • pomiar przepływu gazu ziemnego
  • układy odzysku metanu w kopalniach
  • pomiar przepływu dwutlenku węgla
  • pomiar przepływu azotu
  • pomiar przepływu argonu
  • pomiar przepływu sprężonego powietrza (podstawowym modelem do pomiaru przepływu powietrza jest Termiczny przepływomierz masowy do powietrza ST50)





PUBLIKACJE O POMIARACH W BIOGAZOWNI

  Zachęcamy do lektury artykułów:

JAKI PRZEPŁYWOMIERZ DO BIOGAZU

Jak zmierzyć ilość i skład biogazu?

Jak kontrolować siarkowodór w biogazie?

Procesy i aplikacje pomiarowe w biogazowni:

KONTROLA PROCESÓW ONLINE W BIOGAZOWNI

Parametry

Średnica nominalna51 ... 610 mm
Dokładność±2 % wskazań +0,5% zakresu dla temperatury medium -18 ... 121 °C
Zakresowość100:1
Ciśnieniedo 34 bar
Typ wyjściaimpulsowe
analogowe
HART
KomunikacjaHART
Modbus RTU
Stopień ochronyIP67
Wielkość mierzonaprzepływ masowy
Zasilanie85 ... 265 V AC
10 ... 36 V DC
DopuszczeniaATEX
CE
SIL
ProducentFCI
