Prostownice strumienia
Prostownica strumienia typu VIP
Kod produktu: Prostownica strumienia typu VIP
Prostownica strumienia typu VIP przeznaczone do aplikacji o małym przepływie lub szerokim zakresie przepływów, a także do metod pomiarowych wykorzystujących czułe przepływomierze.
Zalety stosowania prostownicy strumienia typu VIP
Model prostownicy strumienia typu VIP jest połączeniem bardzo dobrej jakości oraz prostoty montażu, przy zachowaniu niskich kosztów. Prostownica strumienia posiada zatwierdzenie przez firmę FCI do stosowania z masowymi przepływomierzami termicznymi. Przeznaczona jest dla rurociągów o rozmiarach od DN50 do DN1000
W jakich przypadkach stosować prostownicę strumienia?
W wielu metodach pomiaru, a w szczególności w przepływomierzach, które mierzą w osi rurociągu lub kanału, wymagane są odcinki proste o długości kilkunastu średnic przed przepływomierzem, aby zachować dokładność pomiaru. Dzięki odcinkom prostym likwidowane są zawirowania, a jednocześnie zapewniony jest powtarzalny i określony profil przepływu. W praktyce jednak w instalacjach przemysłowych trudno o wymagane odcinki proste, ze względu na ograniczoną przestrzeń oraz na liczne kolana, trójniki, zawory itp. By dokonać poprawnego pomiaru przepływu niezbędna jest prostownca strumienia.
Montaż prostownicy strumienia firmy Vortab

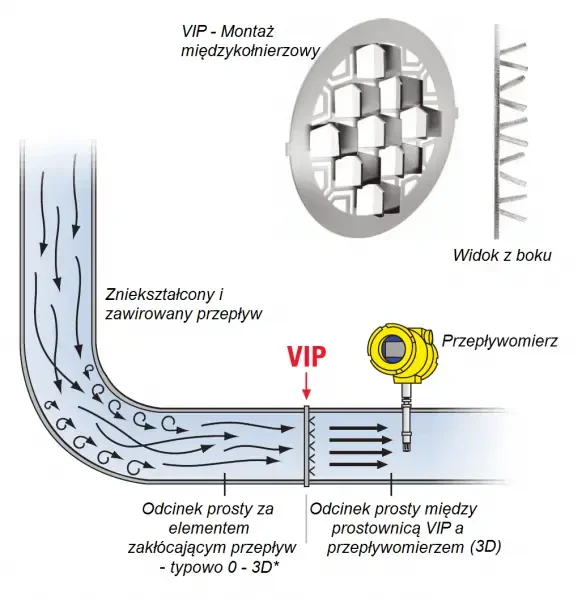

Prostownica VIP została zaprojektowana i wykonana z wykorzystaniem zaawansowanych narzędzi, takich jak oprogramowanie modelowe, a także badań doświadczalnych przeprowadzonych na stanowiskach kalibracyjnych. Montaż prostownicy strumienia tuż za elementem zakłócającym (np. kolanem) oraz zachowanie odcinka prostego - jedynie 3D pomiędzy prostownicą a przepływomierzem pozwala na kompletne zneutralizowanie niekorzystnych zawirowań oraz uzyskanie symetrycznego i powtarzalnego profilu przepływu.
Więcej o prostownicy strumienia, znaleźć można w naszym kwartalniku "Pod kontrolą":
Parametry
| Przyłącze procesowe | bezkołnierzowe (waflowe) spawane |
| Materiał | stal węglowa stal nierdzewna |
| Średnica nominalna | DN50...DN1000 |
| Medium | gazy/powietrze |
