Przepływomierze masowe termiczne
Termiczny przepływomierz masowy do gazów ST75AV z prostownicą strumienia
Kod produktu: Przepływomierz gazu ST75AV
Przepływomierz gazu renomowanej marki FCI jest wyposażony w prostownicę strumienia, dzięki czemu nie wymaga zastosowania odcinków prostych. Przepływomierze tej serii zapewniają pomiar przepływu z pełną kompensacją oraz oferują nowoczesne rozwiązania komunikacyjne, w tym HART.

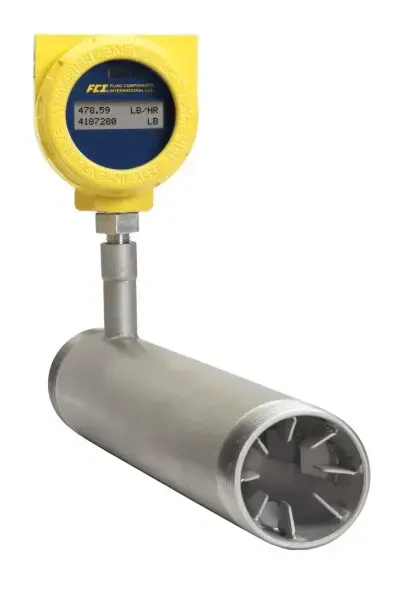

Przepływomierz gazu ST75AV
Termiczny, masowy przepływomierz gazu ST75AV do pomiaru przepływu gazów z pełną kompensacją od zmian ciśnienia i temperatury z przeliczeniem na objętość w warunkach normalnych (101,325 kPa abs, 0°C) lub przepływ masowy. Brak części ruchomych i odpowiednia konstrukcja zapewniają łatwy montaż i bezawaryjną eksploatację. Przepływomierz gazu z prostownicą strumienia nie wymaga zastosowania odcinków prostych i dostosowany jest do rurociągów o średnicach od 1/4” do 2”.
Masowe, termiczne przepływomierze gazu - zasada działania
Termiczny przepływomierz gazu działa na zasadzie pomiaru zmian rezystancji elementu schładzanego przez przepływające medium, z wartością rezystancji czujnika podgrzewanego RTD. Pomiar przepływu określa się jako funkcję różnicy temperatur pomiędzy nagrzewanymi czujnikami RTD a schładzanymi czujnikami RTD. Układ elektroniczny wykonuje jednocześnie linearyzację sygnału wyjściowego.
Główne zalety przepływomierza gazu ST75AV
- bezpośredni pomiar masowy
- brak wymaganych odcinków prostych
- brak elementów ruchomych
- zgodność z SIL 1
- prosty i ekonomiczny montaż
- wykonanie do strefy Ex zagrożenia wybuchem
Zastosowanie przepływomierza gazu ST75AV
- pomiar przepływu gazu ziemnego
- pomiar przepływu dwutlenku węgla
- pomiar przepływu azotu
- pomiar przepływu argonu
- pomiar przepływu tlenu
- pomiar przepływu wodoru
- pomiar przepływu sprężonego powietrza (podstawowym modelem do pomiaru przepływu powietrza jest Termiczny przepływomierz masowy do powietrza ST50)
Parametry
| Dokładność | Lepsza niż 1% wskazań + 0,5% zakresu |
| Dopuszczenia | ATEX CE PED SIL |
| Medium | biogaz gaz naturalny gaz ziemny gazy/powietrze butan propan LPG |
| Producent | FCI |
| Średnica nominalna | 6 ... 51 mm |
| Temperatura medium | -18 ... 121 °C |
| Typ wyjścia | impulsowe analogowe Modbus RS-485 HART |
| Wielkość mierzona | przepływ masowy |
| Zakresowość | 100:1 |
| Zasilanie | 18 ... 36 V DC 85 ... 265 V AC |
| Ciśnienie | do 40 bar |
Pliki do pobrania
Produkty powiązane

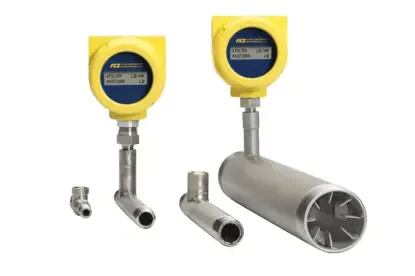

Termiczny przepływomierz masowy do gazów ST75V z prostownicą strumienia
Termiczny przepływomierz do gazów z prostownicą strumienia, która zmniejsza lub całkowicie eliminuje konieczność stosowania odcinków prostych.
Temperatura medium -18 ... 121 °C
Średnica nominalna 6 ... 51 mm
Dopuszczenia
ATEX
CE
CPA
CSA
PED
FM
CRN
Programowalny licznik ST5
Programowalny licznik
- elektroniczna rejestracja wyników
- dotykowy ekran
- komunikacja: Ethernet, USB, RS485 / Modbus RTU
- 2 wejścia 0/4-20 mA, 2 wejścia PULS
Termiczny przepływomierz masowy do gazów ST75A
Termiczny przepływomierz masowy do pomiaru przepływu gazów technicznych, z nowoczesnymi protokołami komunikacji.
Komunikacja
HART
Modbus RTU
Dopuszczenia
ATEX
CE
SIL
Przyłącze procesowe
gwintowe
przyłącze na wąż
Typ wyjścia
impulsowe
Modbus RS-485
2 x 4 ... 20 mA

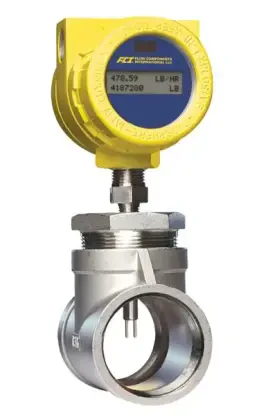

Termiczny przepływomierz masowy do gazów ST75
